Бетон дает усадку при затвердевании и высыхании. Это приводит к деформации усадки, которая описывается общей деформацией усадки εcs. Die Gesamtschwinddehnung setzt sich aus dem autogenen Schwinden εca (Grundschwinddehnung) und dem Trocknungsschwinden εcd zusammen.
В дополнительном модуле RF -CONCRETE Surfaces для RFEM 5 теперь можно учесть усадку бетона прямо в модуле.

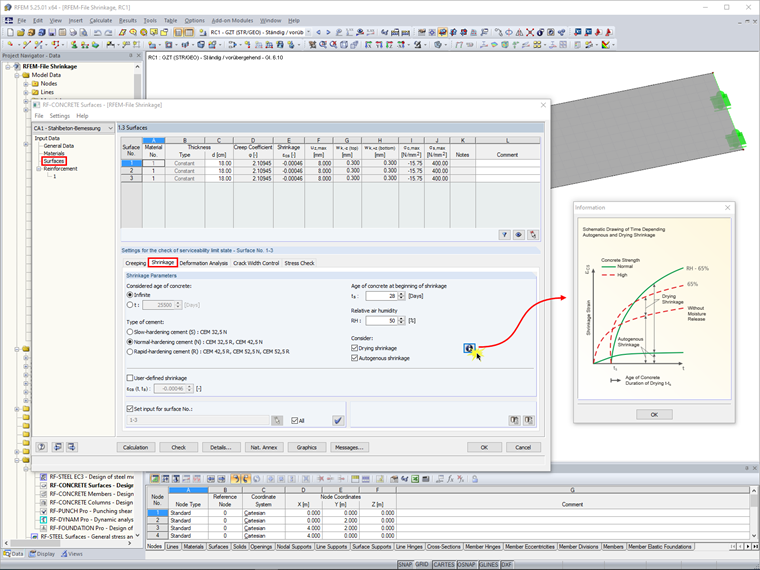

Для этого необходимо в настройках расчета предельного состояния по пригодности к эксплуатации активировать усадку. Для аналитического метода расчета предельного состояния по пригодности к эксплуатации необходим дополнительный модуль RF -CONCRETE Deflect; для нелинейного расчета вам потребуется модуль RF-CONCRETE NL. Ist in den Einstellungen zum Gebrauchstauglichkeitsnachweis (in Maske "1.1 Basisangaben") das Schwinden aktiviert, steht in der Maske "1.3 Flächen" der Dialog "Schwinden" zur Verfügung (siehe Bild).
В данном окне можно ввести параметры, необходимые для определения деформации усадки, а также выполнить следующие настройки:
- Установка рассматриваемого конкретного возраста
- Выбор типа цемента
- Возраст бетона в начале усадки
- Относительная влажность воздуха
- альтернативный метод усадки при высыхании и/или автогенной усадки
Кроме того, можно определить общую деформацию усадки εcs, определенную в другом месте, как пользовательскую усадку, и выбрать поверхности, к которым она будет применяться.
Alternativ zu der Eingabe in RF-BETON Flächen kann das Schwindmaß auch in einem eigenständigen Lastfall als Flächenlast (Lastart "Längenänderung") eingeben werden, wie dies bereits in RFEM 4 möglich war.
