Considération du retrait dans RF-CONCRETE Surfaces

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

Le retrait et le fluage du béton sont des propriétés de déformation du béton, qui sont à prendre en considération dans les règles dans la conception à l'état limite de service .

Le béton se contracte pendant le durcissement et le séchage. Il en résulte une déformation de retrait décrite par la déformation totale de retrait εcs . La déformation de retrait totale est composée du retrait autogène εca (déformation de retrait basique) et du retrait de séchage εcd .

Dans le module additionnel RF-CONCRETE Surfaces pour RFEM 5, il est désormais possible de considérer le retrait du béton directement dans le module.

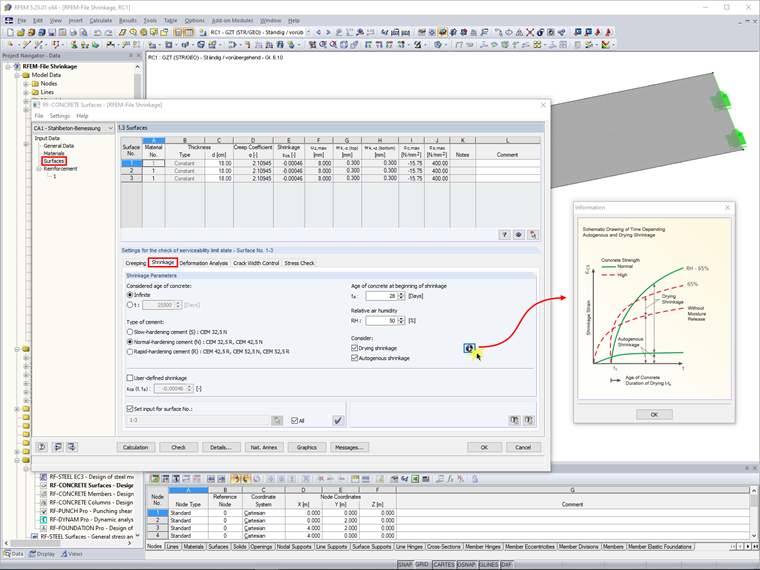

Pour ce faire, vous devez activer le retrait dans les paramètres de la vérification à l'ELS. Le module additionnel RF-CONCRETE Deflect est requis pour la méthode analytique de la vérification à l'ELS. pour le calcul non-linéaire, vous avez besoin de RF-CONCRETE NL. Si le retrait est activé dans les paramètres de la vérification à l'ELS (Fenêtre 1.1 Données de base), l'onglet «Rétrécissement» devient disponible dans la Fenêtre 1.3 Surfaces (voir la photo ci-contre).

Dans cette fenêtre, vous pouvez entrer les paramètres requis pour déterminer la déformation due au retrait et effectuer les réglages suivants:
- âge béton considéré
- type de ciment
- âge du béton au début du retrait
- humidité relative de l'air
- application alternative du retrait par séchage et/ou d'un retrait autogène

De plus, vous pouvez définir un retrait total εcs déterminé ailleurs comme un retrait personnalisé et sélectionner les surfaces sur lesquelles il doit être appliqué.

Au lieu de RF-CONCRETE Surfaces, la déformation due au retrait peut également être entrée dans un cas de charge distinct en tant que charge surfacique (type de charge «Déformation axiale»), comme cela était déjà possible dans RFEM 4.
