Zohlednění smršťování

  • Databáze znalostí

Tipy & triky

Smršťování a dotvarování jsou časově závislé deformační vlastnosti betonu, které je obvykle třeba zohlednit při posouzení mezního stavu použitelnosti.

Beton se smršťuje během tvrdnutí a vysychání. To má za následek deformaci od smršťování, která je popsána celkovým smršťováním εcs. Celkové smršťování se skládá z autogenního smršťování εca (základní smršťování) a ze smršťování vysycháním εcd.

V RF‑CONCRETE Surfaces, přídavném modulu programu RFEM 5, je nyní možné uvažovat smršťování betonu přímo v modulu.

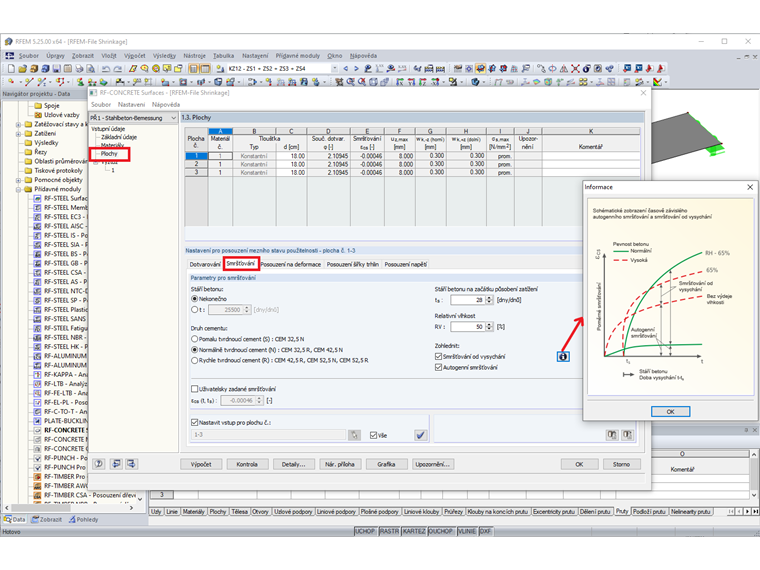

Je pouze zapotřebí aktivovat smršťování v nastavení pro posouzení mezního stavu použitelnosti. Pro analytickou metodu výpočtu mezního stavu použitelnosti je zapotřebí přídavný modul RF‑CONCRETE Deflect; pro nelineární výpočet je zapotřebí RF‑CONCRETE NL. Pokud je smršťování aktivní v nastavení pro posouzení mezního stavu použitelnosti (zadávací okno 1.1 Základní údaje v modulu), bude v zadávacím okně 1.3 „Plochy“ dostupná záložka „Smršťování“ (viz obr.).

V tomto okně můžete definovat potřebné parametry pro stanovení smršťování a zadat následující nastavení:

  • nastavení uvažovaného stáří betonu
  • výběr druhu cementu
  • stáří betonu na začátku působení zatížení
  • relativní vlhkost vzduchu
  • alternativní použití smršťování od vysychání a/nebo autogenní smršťování

Dále můžete definovat celkové smršťování pomocí εcs, které bylo stanoveno jinde, jako uživatelsky definované smršťování a můžete si také vybrat plochy, kterým budou tyto informace přiřazeny.

Alternativou k zadávání v RF‑CONCRETE Surfaces je také možnost zadání plošného zatížení (typ zatížení „Protažení“), jak již bylo možné v programu RFEM 4.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Vývoj produktů a péče o zákazníky

Ing. Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem přídavných modulů pro betonové konstrukce.

Klíčová slova

Smršťování Dotvarování Beton Autogenní Smršťování vysycháním Omezení vynucených přetvoření Vynucená deformace Tvrdnutí Vysychání
