O betão retrai durante o endurecimento e a secagem. Isso resulta em uma deformação de retração, que é descrita pela deformação de retração total εcs. Die Gesamtschwinddehnung setzt sich aus dem autogenen Schwinden εca (Grundschwinddehnung) und dem Trocknungsschwinden εcd zusammen.
No módulo adicional RF -CONCRETE Surfaces para o RFEM 5, é agora possível considerar a retração do betão diretamente no módulo.

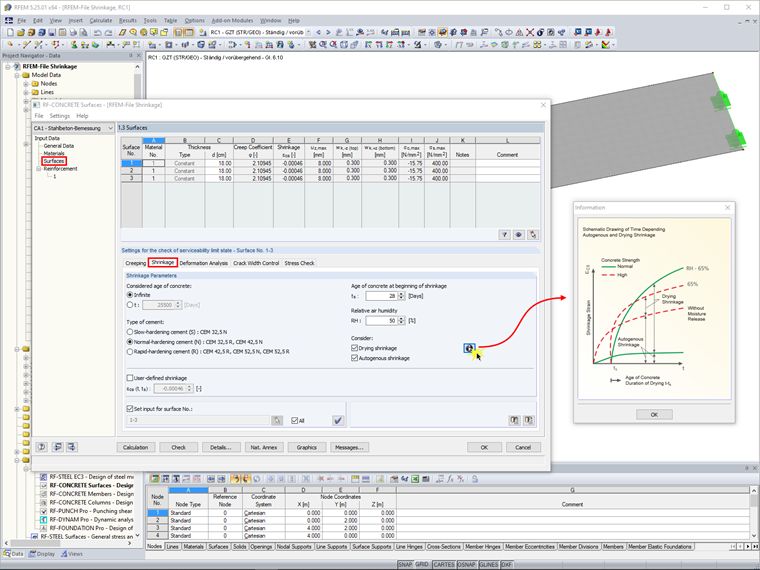

Para isso, é necessário ativar a retração nas configurações para a verificação do estado limite de utilização. Para o método analítico da verificação do estado limite de utilização, é necessário o módulo adicional RF -CONCRETE Deflect; para o cálculo não linear, necessita do RF-CONCRETE NL. Ist in den Einstellungen zum Gebrauchstauglichkeitsnachweis (in Maske "1.1 Basisangaben") das Schwinden aktiviert, steht in der Maske "1.3 Flächen" der Dialog "Schwinden" zur Verfügung (siehe Bild).
Nesta janela, pode introduzir os parâmetros necessários para determinar a deformação de retracção e efetuar as seguintes configurações:
- Definir a idade do betão considerada
- Seleção do tipo de cimento
- Idade do betão no início da retração
- Humidade relativa
- abordagem alternativa de retração por secagem e/ou retração autógena
Além disso, é possível definir uma deformação de retração total εcs determinada em outro lugar como retração definida pelo usuário e selecionar as superfícies às quais isso será aplicado.
Alternativ zu der Eingabe in RF-BETON Flächen kann das Schwindmaß auch in einem eigenständigen Lastfall als Flächenlast (Lastart "Längenänderung") eingeben werden, wie dies bereits in RFEM 4 möglich war.
