El hormigón se contrae durante el endurecimiento y el secado. Esto da como resultado una deformación por contracción, que se describe por la deformación unitaria total de retracción εcs. La deformación unitaria total de retracción se compone de la deformación unitaria autógena de retracción εca (deformación básica de retracción) y la deformación unitaria de retracción por secado εcd.
En el módulo adicional RF-CONCRETE Surfaces para RFEM 5, ahora es posible considerar la retracción del hormigón directamente en el módulo.

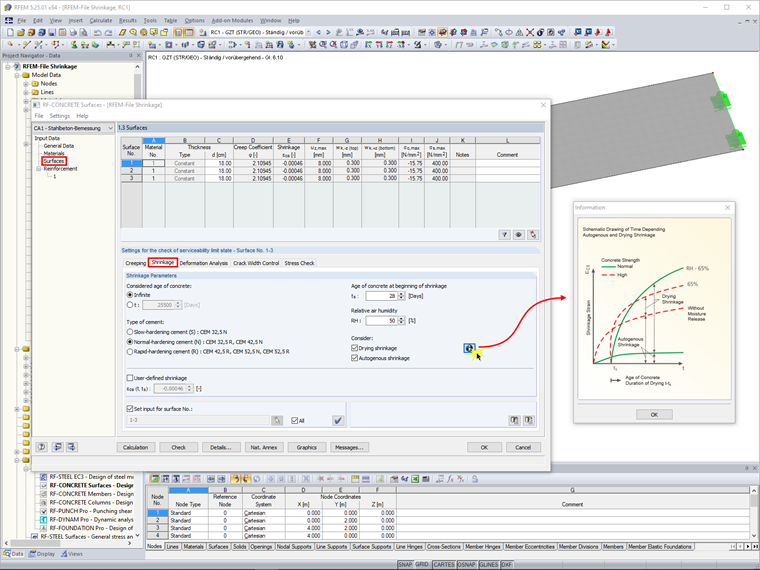

Para esto, debe activar la retracción en la configuración para el cálculo del estado límite de servicio. Para el método analítico del cálculo del estado límite de servicio, necesita el módulo adicional RF-CONCRETE Deflect; para el cálculo no lineal, necesita RF-CONCRETE NL. Si se activa la retracción en la configuración del cálculo del estado límite de servicio (en la ventana "1.1 Datos generales"), la pestaña "Retracción" estará disponible en las superficies de la ventana "1.3 Superficies" (ver imagen).
En esta ventana puede introducir los parámetros necesarios para determinar la deformación por retracción y realizar los siguientes ajustes:
- Configuración de la edad del hormigón considerada
- Selección del tipo de cemento
- Edad del hormigón al inicio de la retracción
- Humedad relativa
- enfoque alternativo de la retracción por secado y/o la retracción autógena
Además, puede definir una deformación unitaria total de retracción εcs determinada en otra parte como contracción definida por el usuario y seleccionar las superficies a las que se aplicará.
Como alternativa a la introducción en RF-CONCRETE Surfaces, la deformación por contracción se puede introducir en un caso de carga por separado como carga de superficie (tipo de carga "Deformación axial"), como ya era posible en RFEM 4.
