Uwzględnienie skurczu w powierzchniach RF-CONCRETE

Beton kurczy się podczas twardnienia i wysychania. Powoduje to odkształcenie skurczowe, które jest opisane przez całkowite odkształcenie skurczowe εcs. Die Gesamtschwinddehnung setzt sich aus dem autogenen Schwinden εca (Grundschwinddehnung) und dem Trocknungsschwinden εcd zusammen.

W module dodatkowym RF ‑ CONCRETE Surfaces dla programu RFEM 5 możliwe jest teraz uwzględnienie skurczu betonu bezpośrednio w module.

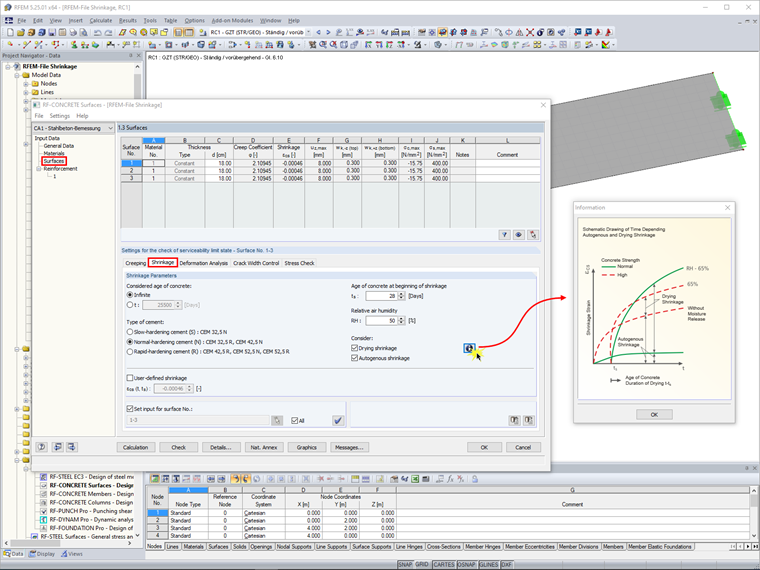

W tym celu należy aktywować skurcz w ustawieniach obliczeń w stanie granicznym użytkowalności. Do analitycznej metody obliczania stanu granicznego użytkowalności niezbędny jest moduł dodatkowy RF ‑ CONCRETE Deflect; do obliczeń nieliniowych potrzebny jest moduł RF ‑ CONCRETE NL. Ist in den Einstellungen zum Gebrauchstauglichkeitsnachweis (in Maske "1.1 Basisangaben") das Schwinden aktiviert, steht in der Maske "1.3 Flächen" der Dialog "Schwinden" zur Verfügung (siehe Bild).

W tym oknie można wprowadzić parametry wymagane do określenia odkształcenia skurczowego i wprowadzić następujące ustawienia:

  • Ustawienie rozpatrywanego wieku betonu
  • Wybór rodzaju cementu
  • Wiek betonu na początku skurczu
  • Relatywna wilgotność
  • alternatywne podejście do skurczu wysychającego i/lub skurczu autogenicznego

Ponadto można zdefiniować całkowite odkształcenie skurczowe εcs, określone w innym miejscu jako skurcz zdefiniowany przez użytkownika, i wybrać powierzchnie, do których zostanie to zastosowane.

Alternativ zu der Eingabe in RF-BETON Flächen kann das Schwindmaß auch in einem eigenständigen Lastfall als Flächenlast (Lastart "Längenänderung") eingeben werden, wie dies bereits in RFEM 4 möglich war.
