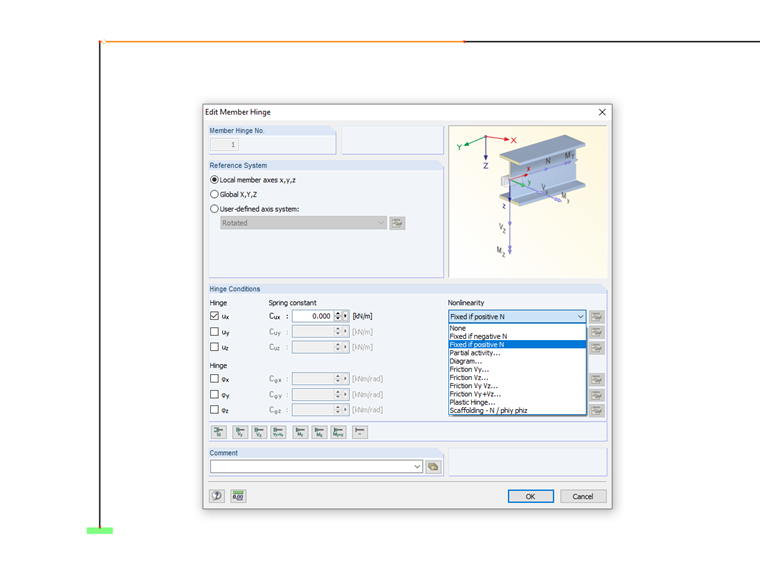

Шарнир осевой силы «фиксирован при положительном N»
Например, при наличии шарнира для перемещения в продольном направлении стержня ux, осевая сила в узле не передается. С другой стороны, шарнир с нелинейностью «Фиксированный при положительном N» приводит к тому, что на конце стержня передаются растягивающие силы (положительные), но не сжимающие (отрицательные). Таким образом, шарнир эффективен при отрицательных осевых силах: Эти внутренние силы не передаются.

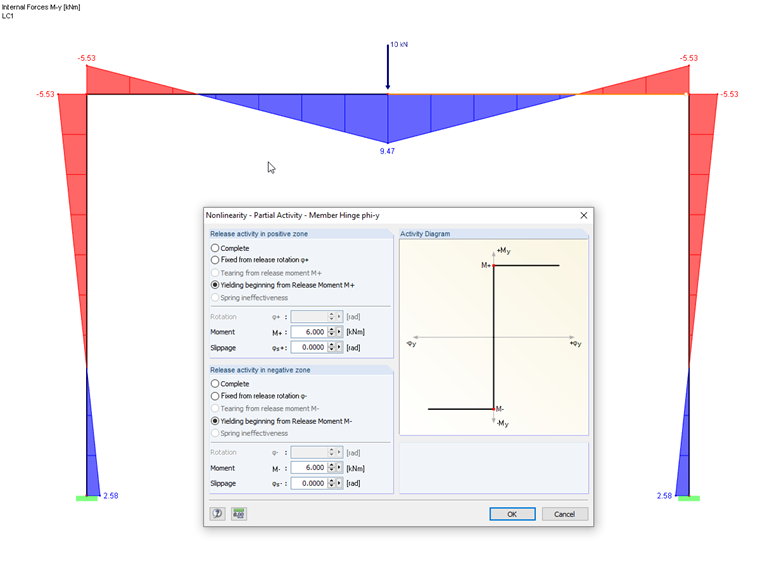

Момент шарнира «Начало текучести с момента высвобождения»

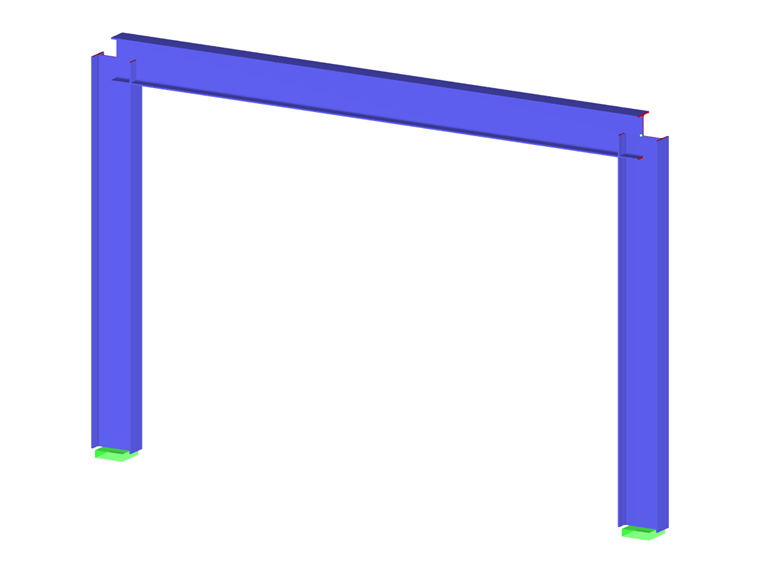

Тип нелинейности «Частичное действие» позволяет дифференцированно управлять передачей внутренних сил. В данном примере описывается защемленная рама с моментным шарниром в одном из углов. В случае превышения изгибающего момента My , равного ± 6 кНм, соединение должно деформироваться. В LC 1 этот предельный момент не достигается. Возникает симметричное распределение момента.
В ЗГ 2 с повышенной нагрузкой применяется шарнирный критерий: Момент ограничен заданным предельным значением. Это приводит к перераспределению внутренних сил и, следовательно, к асимметричному распределению момента.
