Definiowanie zwolnień w zależności od sił wewnętrznych

Für Stabendgelenke können sowohl in RFEM als auch in RSTAB nichtlineare Eigenschaften festgelegt werden. Neben Wirkungsdiagrammen und Kraft-Verformungsbeziehung besteht auch die einfache Möglichkeit, Vorzeichen oder Grenzwerte der Schnittgrößen als Kriterien für die Wirksamkeit des Gelenks anzusetzen. Damit lässt sich steuern, welche Schnittgrößen am Stabende übertragen werden.

Zwolnienie siły osiowej „Stałe, jeżeli dodatnie N”

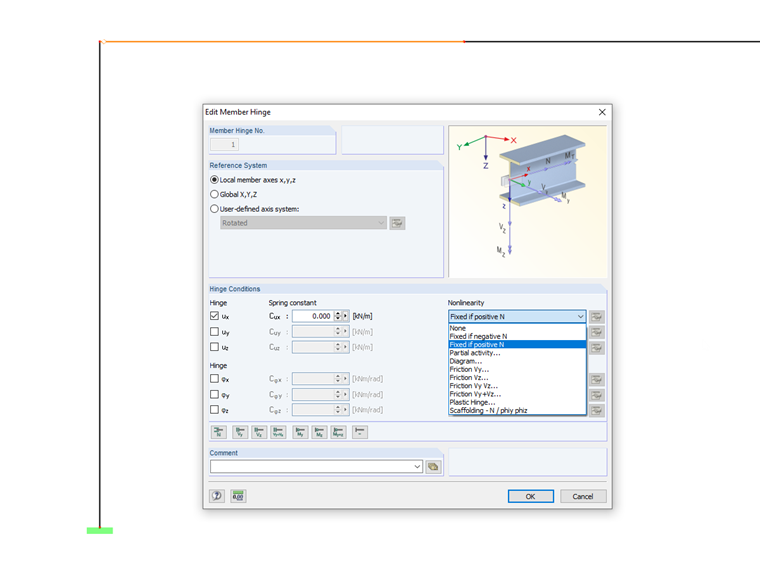

Zawias siły osiowej do sił ściskających

Na przykład, jeżeli istnieje przegub do przemieszczania w kierunku podłużnym pręta ux, na węzeł nie jest przenoszona żadna siła osiowa. Z kolei przegub o nieliniowości „Stały, jeżeli dodatni N” powoduje, że na końcu pręta nie są przenoszone siły rozciągające (dodatnie), ale nie są przenoszone żadne siły ściskające (ujemne). W ten sposób przegub jest efektywny w przypadku ujemnych sił osiowych: Te siły wewnętrzne nie są przenoszone.

Zwolnienie momentem „Uplastycznienie od momentu zwolnienia”

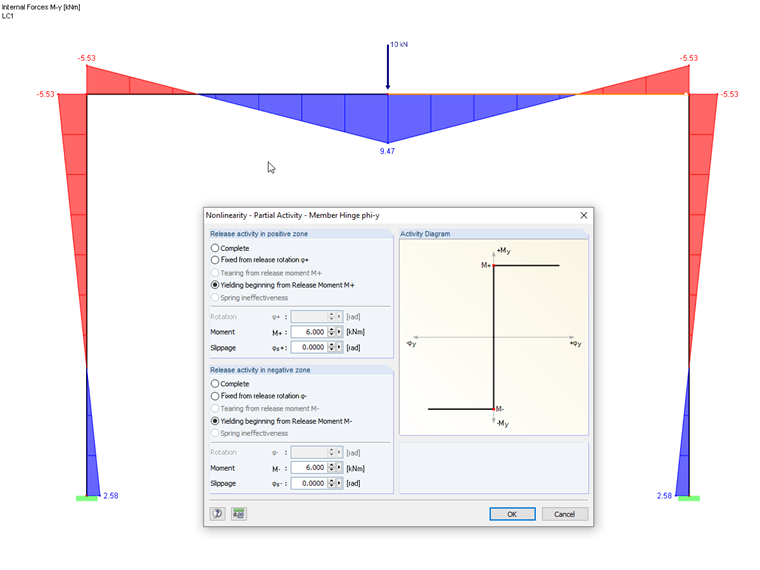

Zwolnienie momentu z kryterium plastyczności

Nieliniowość typu „Oddziaływanie częściowe” umożliwia sterowanie przenoszeniem sił wewnętrznych w sposób zróżnicowany. Przykład opisuje utwierdzoną ramę z przegubem momentowym w jednym z narożników. W przypadku przekroczenia momentu zginającego M_y wynoszącego ± 6 kNm połączenie powinno ulec ugięciu. W PO 1 ten moment graniczny nie zostaje osiągnięty. Powstaje symetryczny rozkład momentów.

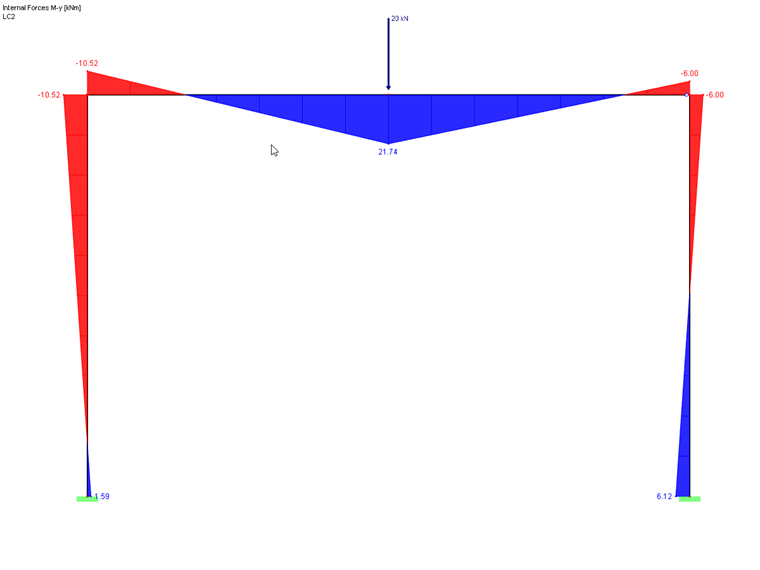

Uplastycznienie połączenia ramy

W PO 2 ze zwiększonym obciążeniem ma zastosowanie kryterium przegubu: Moment jest ograniczony do określonej wartości granicznej. Prowadzi to do redystrybucji sił wewnętrznych, a tym samym do niesymetrycznego rozkładu momentów.

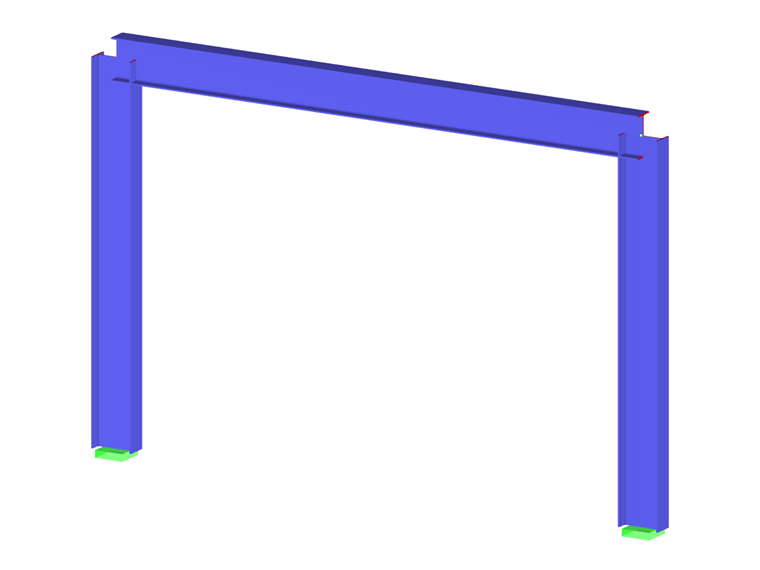

stalowa konstrukcja ramowa
