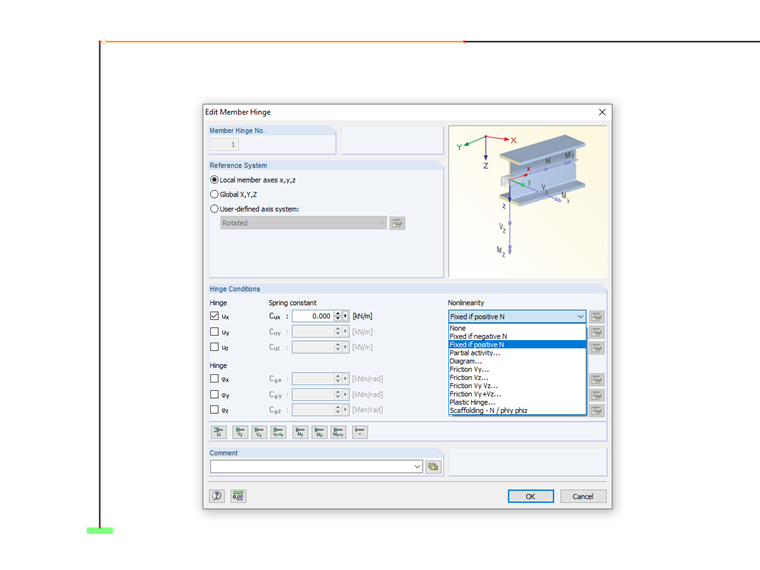

Cerniera della forza assiale "Fissa se positiva N"
Ad esempio, se c'è una cerniera per lo spostamento nella direzione longitudinale dell'asta ux, nessuna forza assiale viene trasferita al nodo. D'altra parte, una cerniera con la non linearità "Fissa se positiva N" ha l'effetto in cui le forze di trazione (positive) ma non le forze di compressione (negative) vengono trasferite all'estremità dell'asta. Pertanto, la cerniera è efficace per le forze assiali negative: Queste forze interne non vengono trasferite.
Cerniera del momento "Cedimento a partire dal momento di rilascio"

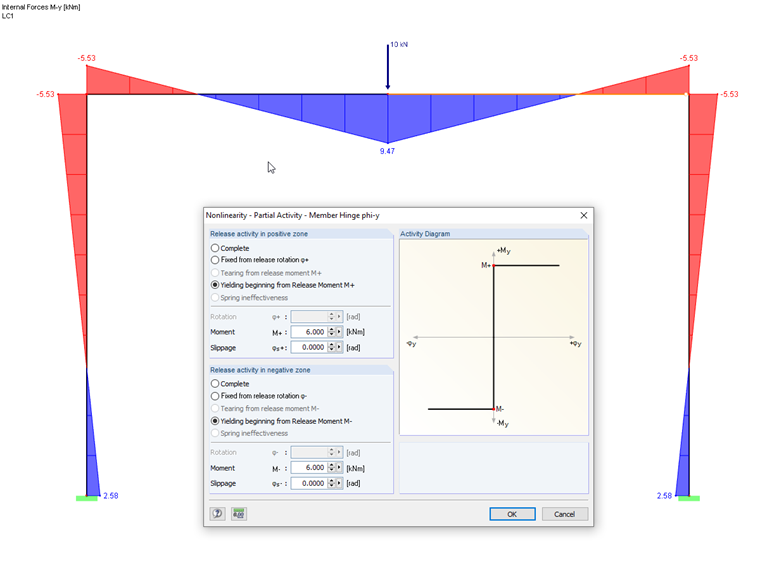

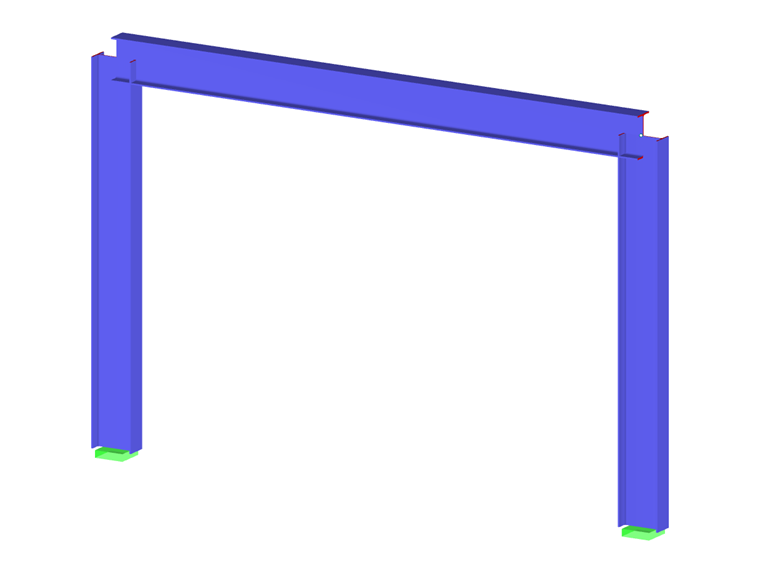

Il tipo di non linearità "Azione parziale" consente di controllare il trasferimento di forze interne in modo differenziato. L'esempio descrive un telaio vincolato con una cerniera a momento in uno degli angoli. Se si supera un momento flettente My di ± 6 kNm, il collegamento dovrebbe cedere. In LC 1, questo momento limite non è raggiunto. Si verifica una distribuzione simmetrica del momento.

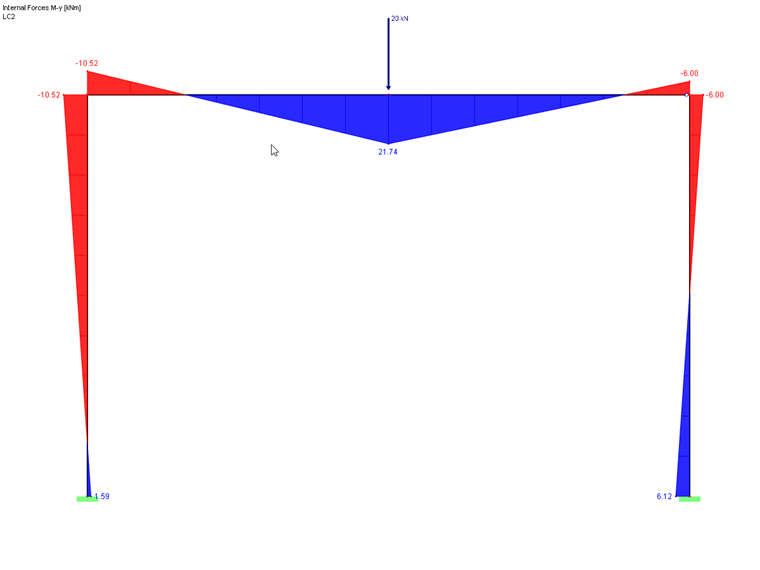

In LC 2 con un carico aumentato, si applica il criterio di cerniera: Il momento è limitato al valore limite specificato. Ciò porta ad una ridistribuzione delle forze interne e quindi ad una distribuzione asimmetrica del momento.
