Stanovení typů kloubů v závislosti na vnitřních silách

Tipy & triky

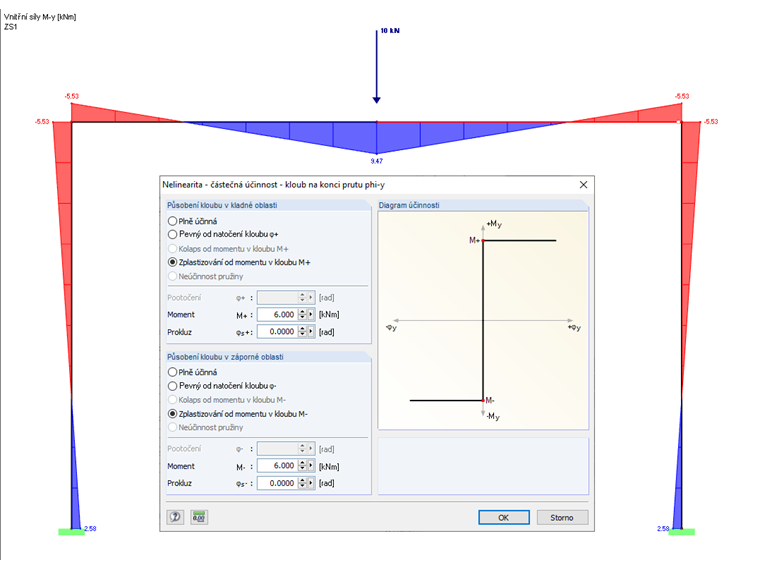

V programech RFEM 5 a RSTAB 8 můžete stanovit nelineární vlastnosti pro klouby na koncích prutu. Kromě diagramů účinnosti a závislosti síla‑deformace existuje také možnost jednoduše použít znaménko vnitřní síly jako kritérium pro účinnost kloubu. Takže můžete určit to, že se na koncích prutů budou přenášet například pouze kladné momenty a záporné osové síly (tlak).

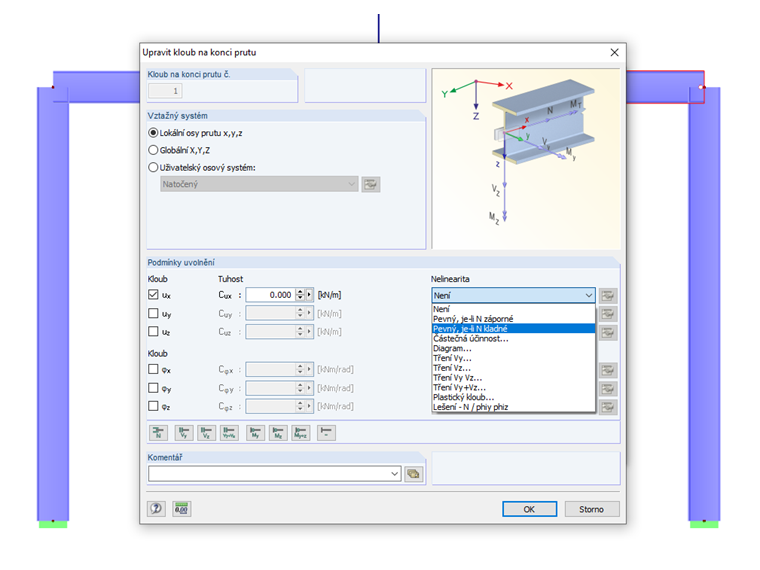

V případě, že je nastavený kloub pro uvolnění podélného směru prutu ux, není možný přenos osové síly do uzlu. Například kloub s nelinearitou „Pevný, je-li N kladné“ bude pouze přenášet tahové síly v prutu, tlakové síly nemohou být na koncích prutu přeneseny.
