Definição de libertações em função das forças internas

Für Stabendgelenke können sowohl in RFEM als auch in RSTAB nichtlineare Eigenschaften festgelegt werden. Neben Wirkungsdiagrammen und Kraft-Verformungsbeziehung besteht auch die einfache Möglichkeit, Vorzeichen oder Grenzwerte der Schnittgrößen als Kriterien für die Wirksamkeit des Gelenks anzusetzen. Damit lässt sich steuern, welche Schnittgrößen am Stabende übertragen werden.

Articulação de força axial "Fixo se N positivo"

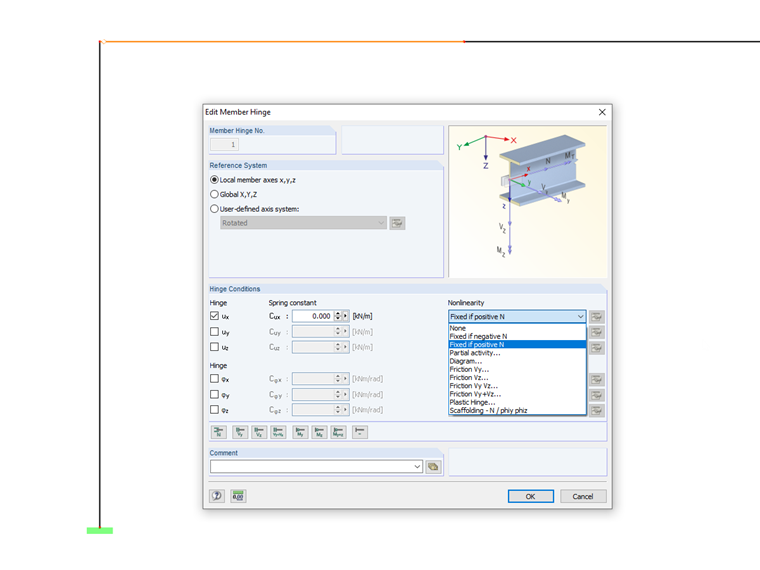

Articulação de força axial para forças de compressão

Por exemplo, se existe uma articulação para o deslocamento na direção longitudinal da barra ux, nenhuma força axial é transferida para o nó. Por outro lado, uma articulação com a não linearidade "Fixo se N positivo" tem o efeito em que as forças de tração (positivas), mas não as forças de compressão (negativas) são transferidas na extremidade da barra. Assim, a articulação é eficaz para forças axiais negativas: Essas forças internas não são transferidas.

Momento de articulação "cedência a partir do momento de libertação"

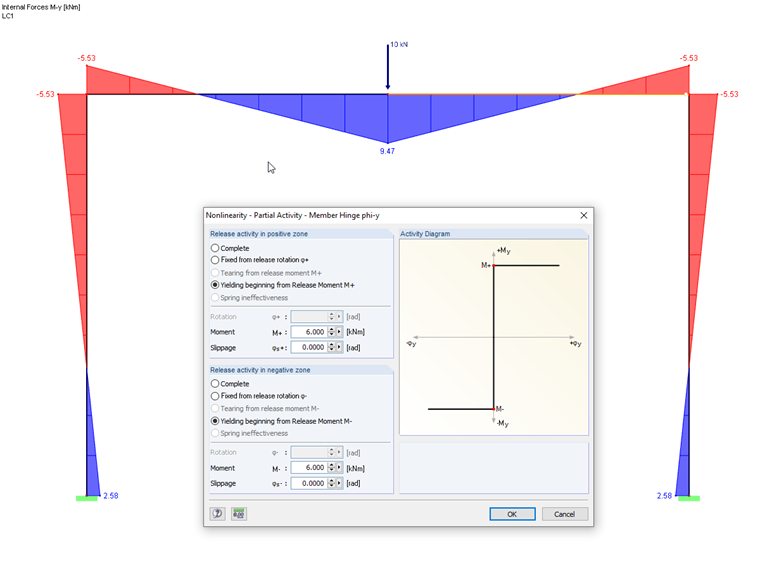

Momento de libertação com o critério de cedência

O tipo de não linearidade "Ação parcial" permite controlar de forma diferenciada a transferência de forças internas. O exemplo descreve um pórtico restringido com uma articulação de momento num dos cantos. Se um momento fletor M_y de ± 6 kNm for excedido, a ligação deve ceder. No CC 1, este momento limite não é alcançado. Surge uma distribuição simétrica de momentos.

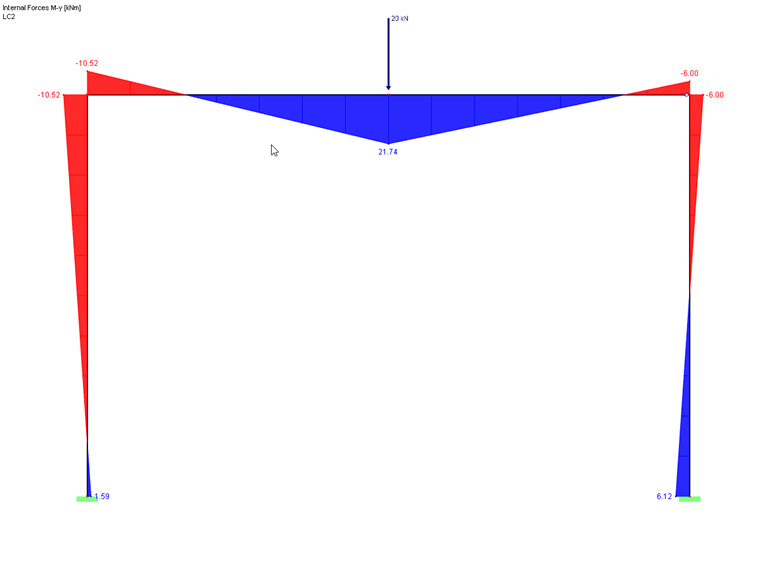

Flexibilidade da junta do pórtico

No CC 2 com uma carga aumentada, aplica -se o critério de articulação: O momento é limitado ao valor limite especificado. Isto leva a uma redistribuição das forças internas e, portanto, a uma distribuição de momentos assimétrica.

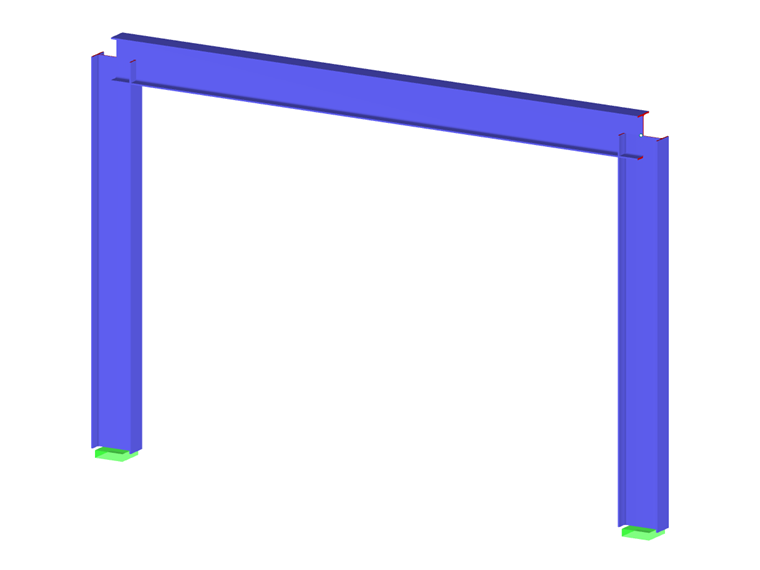

Estrutura de pórtico de aço
