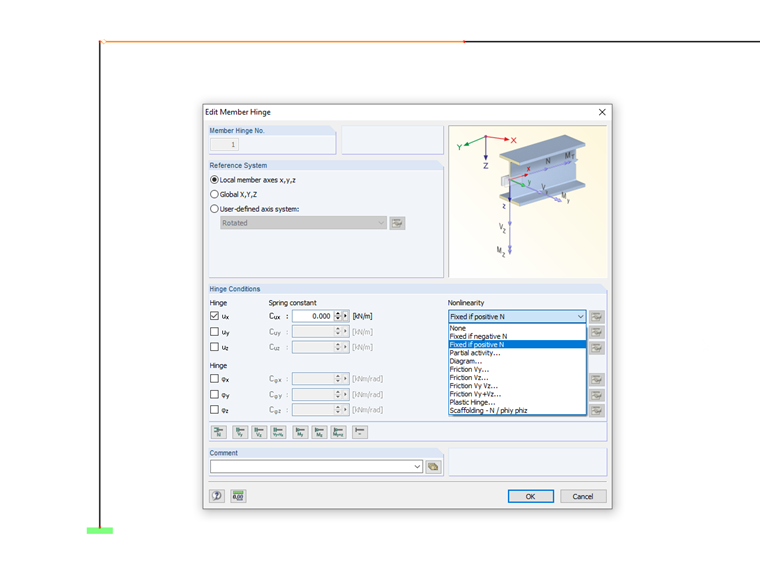

Articulación de fuerza axial "Fija si es positivo N"
Por ejemplo, si hay una articulación para el desplazamiento en la dirección longitudinal de la barra ux, no se transfiere ninguna fuerza axial en el nudo. Por otro lado, una articulación con la no linealidad "Fijo si es positivo N" tiene el efecto en el que se transfieren fuerzas de tracción (positivas) pero no de compresión (negativas) en el extremo de la barra. Por lo tanto, la articulación es eficaz para esfuerzos axiles negativos: Estos esfuerzos internos no se transfieren.
Articulación de momento "Fluencia comenzando desde el momento de liberación"

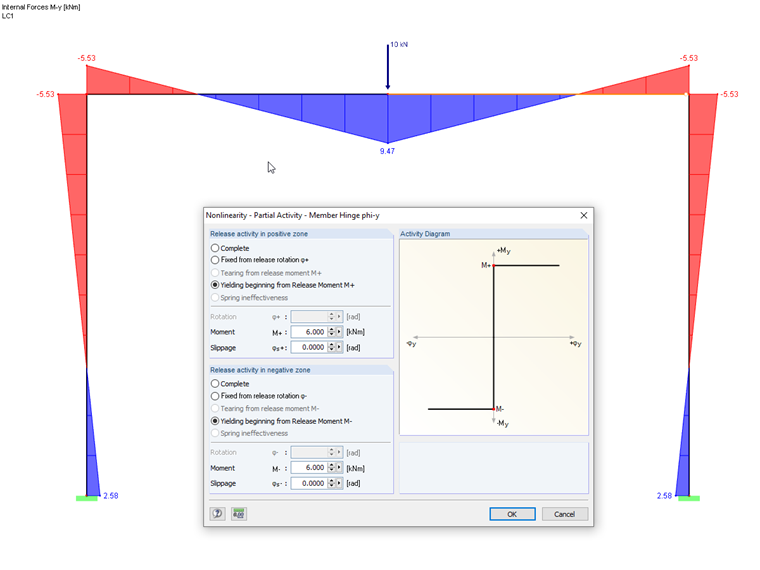

El tipo de no linealidad "Acción parcial" permite controlar la transferencia de esfuerzos internos de forma diferenciada. El ejemplo describe un pórtico coaccionado con una articulación de momento en una de las esquinas. Si se excede un momento flector My de ± 6 kNm, la conexión debería ceder. En el CC 1, no se alcanza este momento límite. Surge una distribución de momentos simétrica.

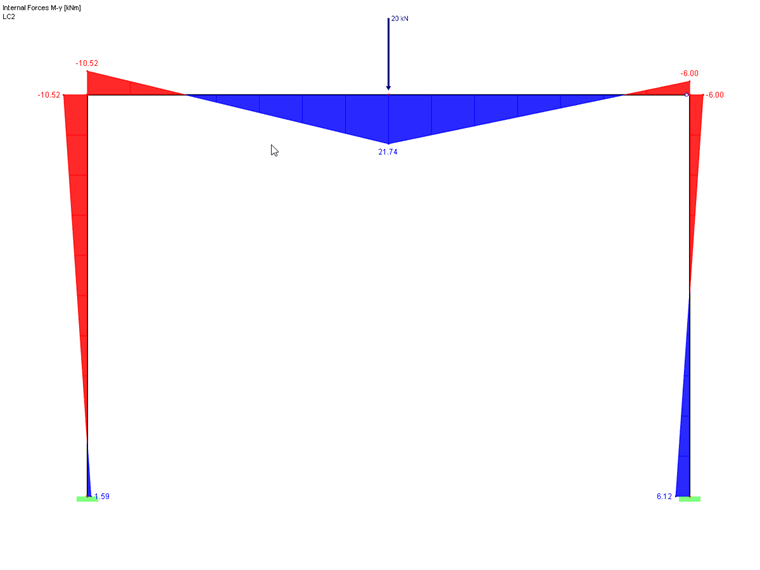

En el CC 2 con una carga aumentada, se aplica el criterio de articulación: El momento está limitado al valor límite especificado. Esto conduce a una redistribución de los esfuerzos internos y, por lo tanto, a una distribución asimétrica de los momentos.
