Articulation à force axiale «Fixe si N positif»
Par exemple, s'il y a une articulation pour le déplacement dans la direction longitudinale de la barre ux, aucun effort axial n'est transféré au niveau du nœud. En revanche, une articulation avec la non-linéarité «Fixe si N positif» a pour effet de transférer des efforts de traction (positifs) mais pas de forces de compression (négatives) à l'extrémité de la barre. Ainsi, l'articulation est efficace pour les efforts axiaux négatifs: Ces efforts internes ne sont pas transférés.
Articulation de moment «fléchissant à partir du moment de libération»

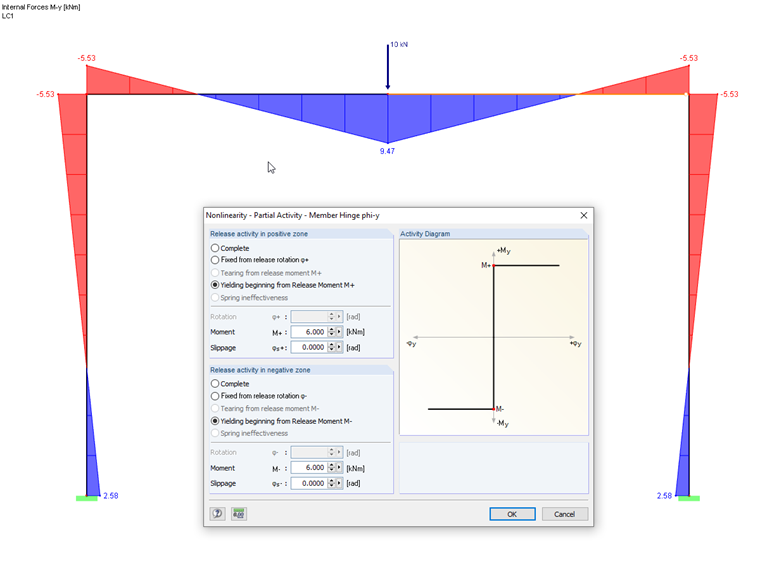

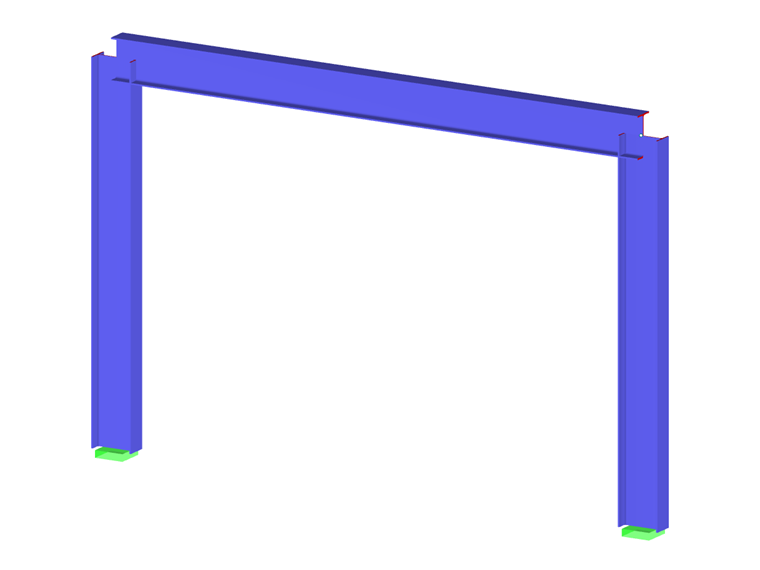

Le type de non-linéarité «Action partielle» permet de contrôler le transfert des efforts internes de manière différenciée. L'exemple décrit un cadre encastré avec une articulation de moment dans l'un des coins. Si un moment fléchissant My de ± 6 kNm est dépassé, l'assemblage doit céder. Dans CC1, ce moment limite n'est pas atteint. Une distribution de moment symétrique apparaît.

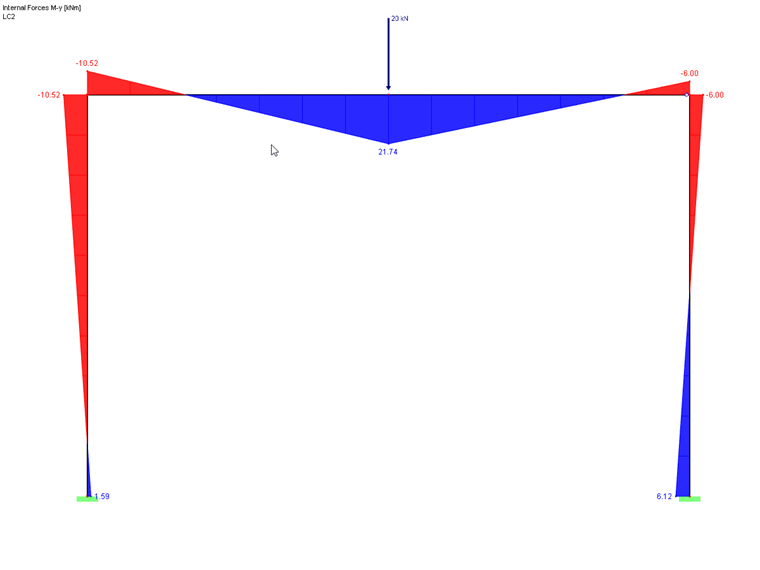

Dans CC 2 avec une charge accrue, le critère d'articulation s'applique: Le moment est limité à la valeur limite spécifiée. Cela conduit à une redistribution des efforts internes et donc à une distribution asymétrique des moments.
