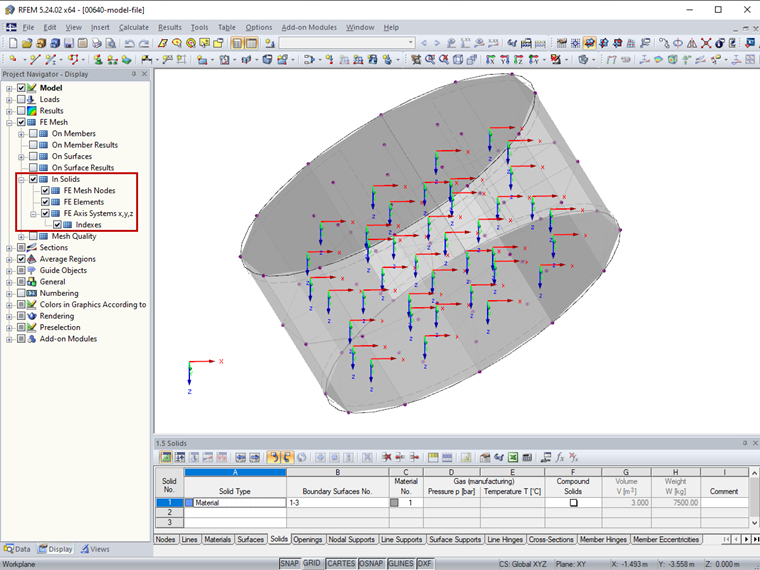

Системы осей КЭ можно отобразить или скрыть в навигаторе проекта с помощью флажка «Система осей КЭ x, y, z» (рисунок 1).

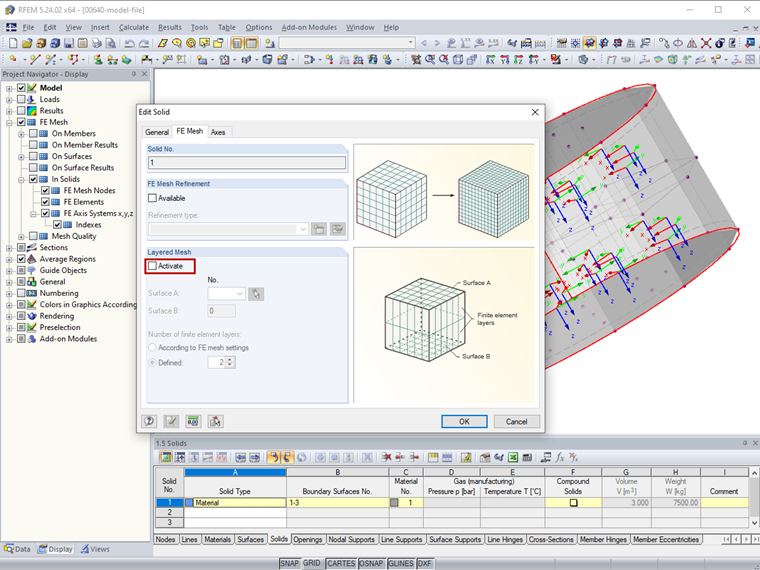

Систему координат тела можно настроить для тел типа Материал, при условии, что для тела не активирована многослойная сетка (рисунок 2).

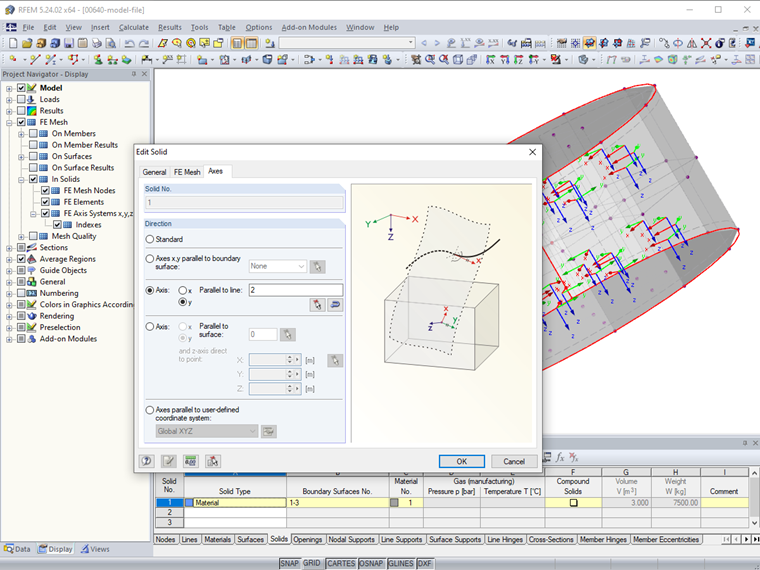

Для этого откройте диалоговое окно «Изменить тело», дважды щелкнув соответствующее тело. Вкладка «Оси» управляет ориентацией местных осей. В настройках по умолчанию оси ориентированы согласно глобальным осям. Местные оси x или y тела также могут быть выровнены параллельно осям кромочной поверхности, линии или поверхности или в направлении пользовательской системы координат (рисунок 3).
