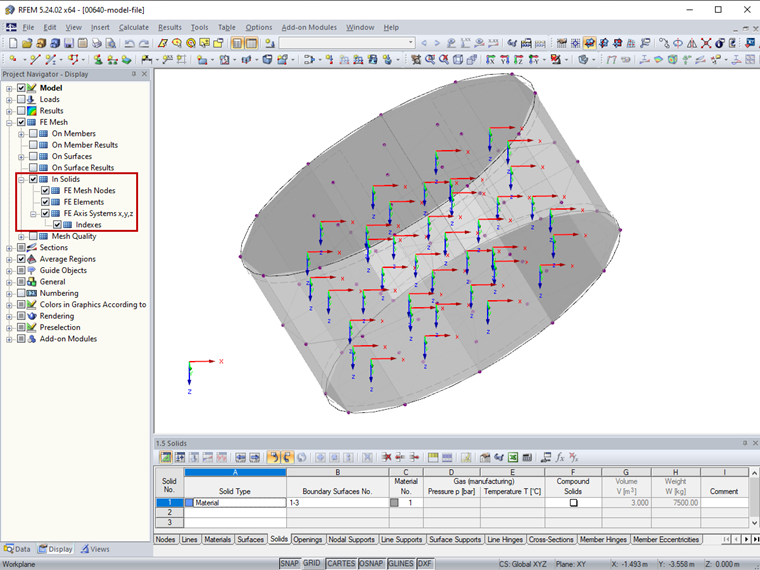

可以在“项目导航器-显示”中使用“有限元坐标系x，y，z”复选框（图1）来显示或隐藏有限元坐标系。

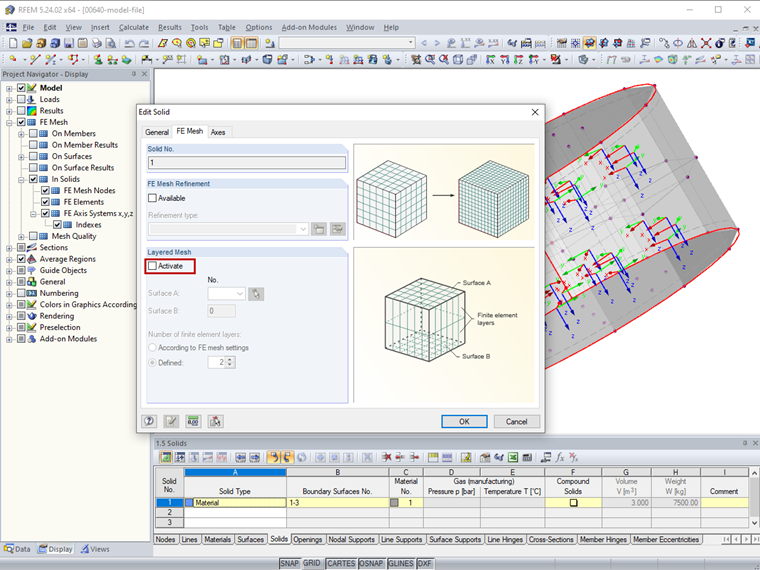

可以对材料类型的实体调整实体坐标系，只要该实体没有激活任何分层的网格（图2）。

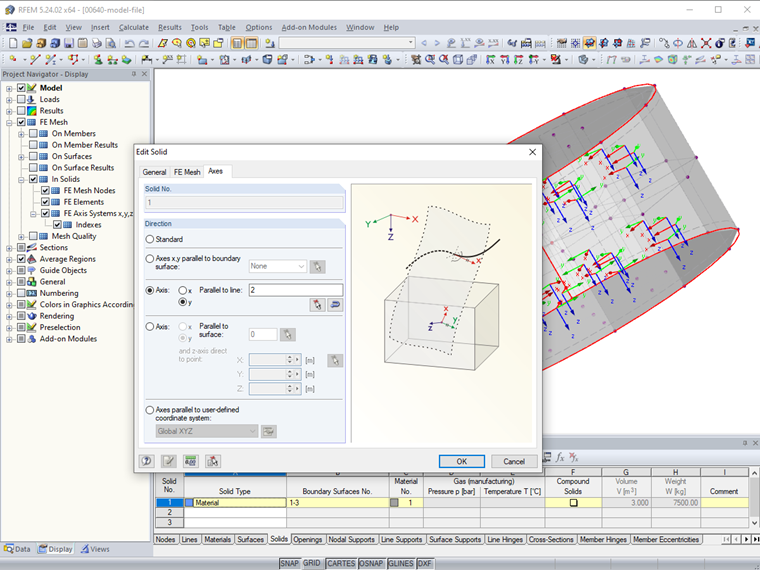

双击相关实体打开“编辑实体”对话框。 “轴”选项卡管理着局部轴的方向。 默认情况下是参照全局坐标轴进行坐标系调整。 实体的局部坐标x或y可以平行于边缘面，线或面的坐标，或按照用户自定义的坐标系进行设置（图3）。
Achsensystem Volumenkörper
【实体】的局部坐标系 Auch die Spannungen und Verzerrungen sind auf dieses lokale Achsensystem bezogen.
作者
von Bloh 女士为我们的客户提供技术支持，负责 SHAPE-THIN 软件的开发，以及钢结构和铝合金结构的开发。
