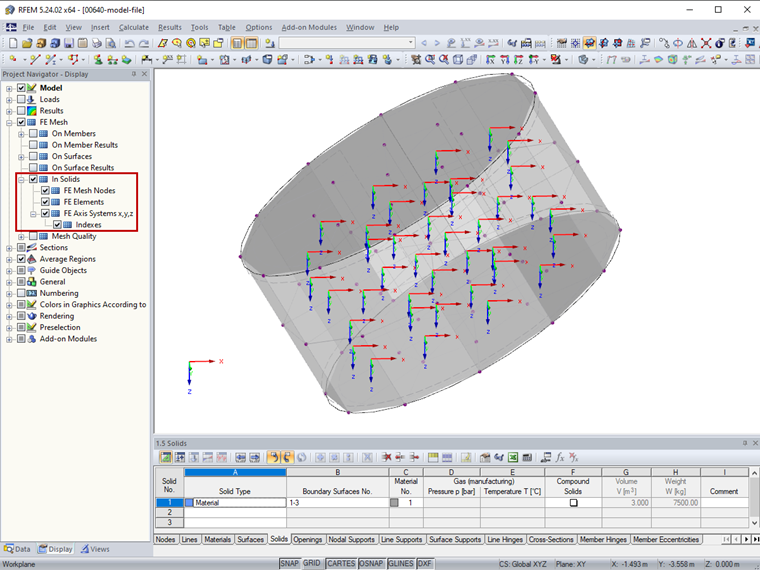

Os sistemas de eixos de EF podem ser exibidos ou ocultados no Navegador de projetos-Mostrar utilizando a caixa de seleção "Sistema de eixos EF x, y, z" (Figura 1).

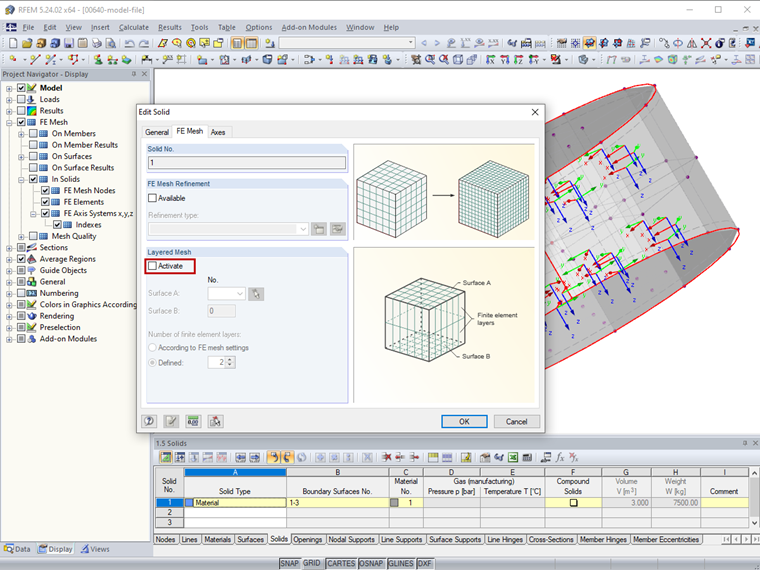

O sistema de coordenadas do sólido pode ser ajustado para sólidos do tipo Material, desde que nenhuma malha em camadas esteja ativada para o sólido (Figura 2).

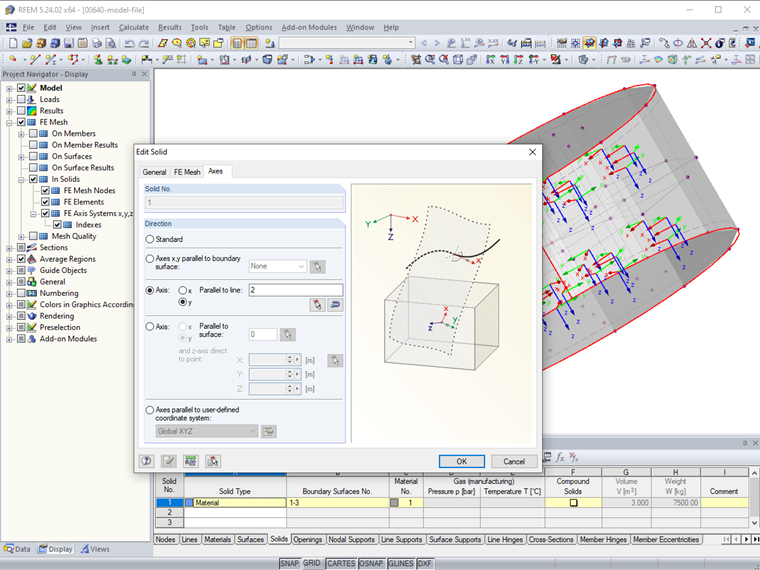

Para fazer isso, abra a caixa de diálogo "Editar sólido" clicando duas vezes no sólido relevante. O separador "Eixos" controla a orientação dos eixos locais. Na configuração padrão, os eixos são orientados de acordo com os eixos globais. Os eixos locais x ou y do sólido também podem ser alinhados paralelamente aos eixos de uma superfície de borda, uma linha ou uma superfície, ou na direção de um sistema de coordenadas definido pelo usuário (Figura 3).
