Achsensystem Volumenkörper
Tipps & Tricks
Jeder Volumenkörper besitzt ein lokales Koordinatensystem. Auch die Spannungen und Verzerrungen sind auf dieses lokale Achsensystem bezogen.

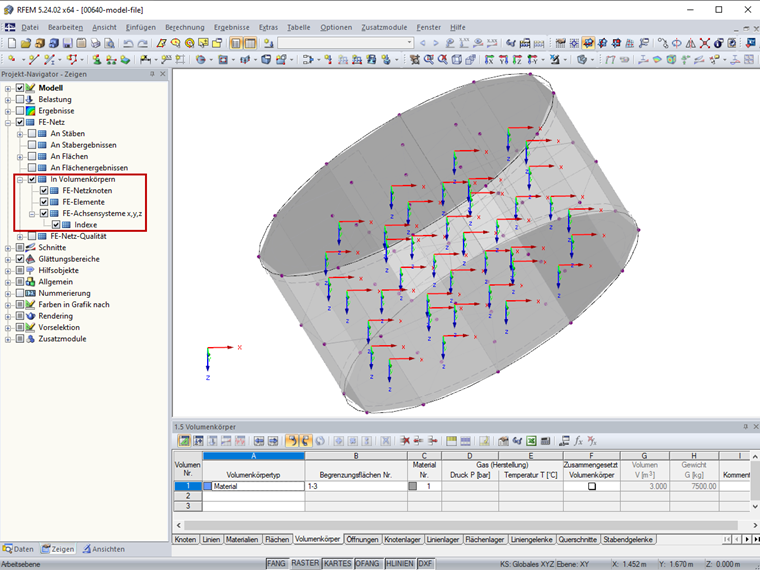

Die FE-Achsensysteme können im Projekt-Navigator - Zeigen über das Kontrollkästchen "FE-Achsensystem x,y,z" (Bild 1) ein- und ausgeblendet werden.

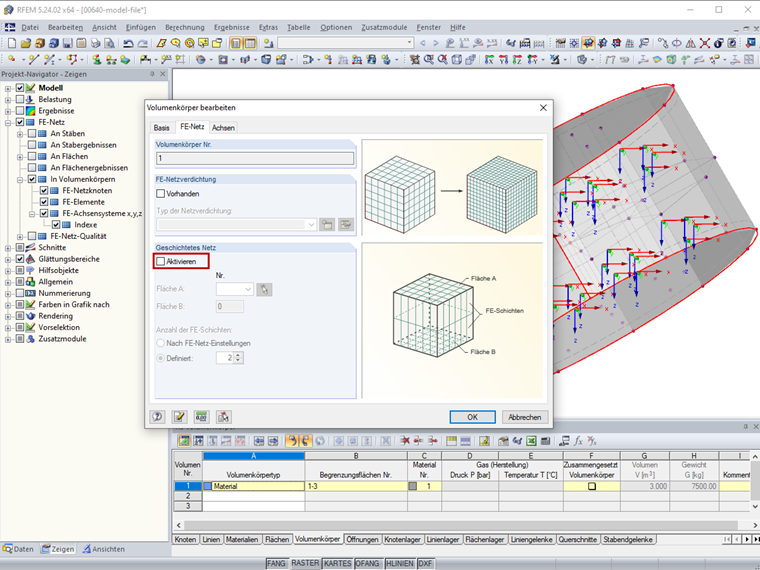

Das Volumenkörper-Koordinatensystem kann für Volumen des Typs Material angepasst werden, sofern für das Volumen kein geschichtetes Netz aktiviert ist (Bild 2).

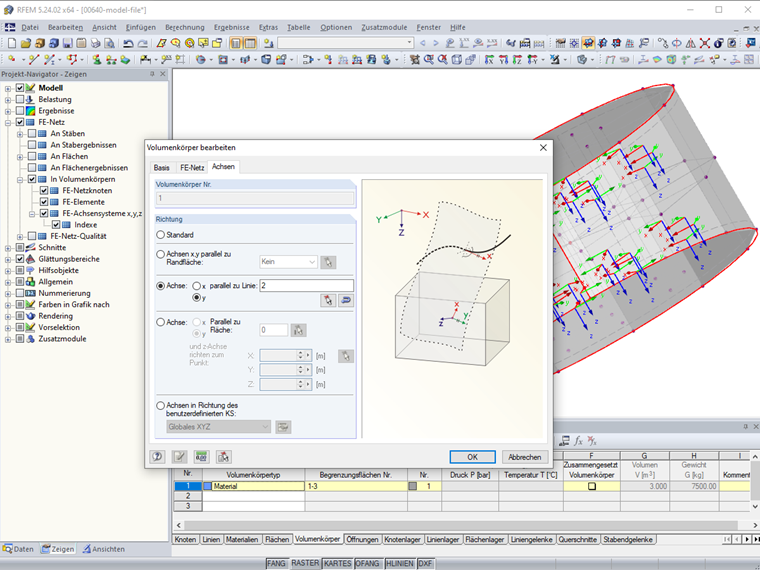

Hierzu ist der Dialog "Volumenkörper bearbeiten" durch Doppelclick auf den betreffenden Volumenkörper aufzurufen. Das Register "Achsen" verwaltet die Ausrichtung der lokalen Achsen. In der Standardeinstellung werden die Achsen konform zu den globalen Achsen orientiert. Die lokalen Achsen x oder y des Volumenkörpers lassen sich darüber hinaus parallel zu den Achsen einer Randfläche, einer Linie, einer Fläche oder in Richtung eines benutzerdefinierten Koordinatensystems ausrichten (Bild 3).
Autor
Sonja von Bloh, M.Sc.
Product Engineering & Customer Support
Frau von Bloh bietet im Kundensupport Hilfestellung für unsere Anwender und ist zudem für die Entwicklung des Programms DUENQ zuständig.
Schlüsselwörter
Achsensystem Achse Volumen Volumenkörper
