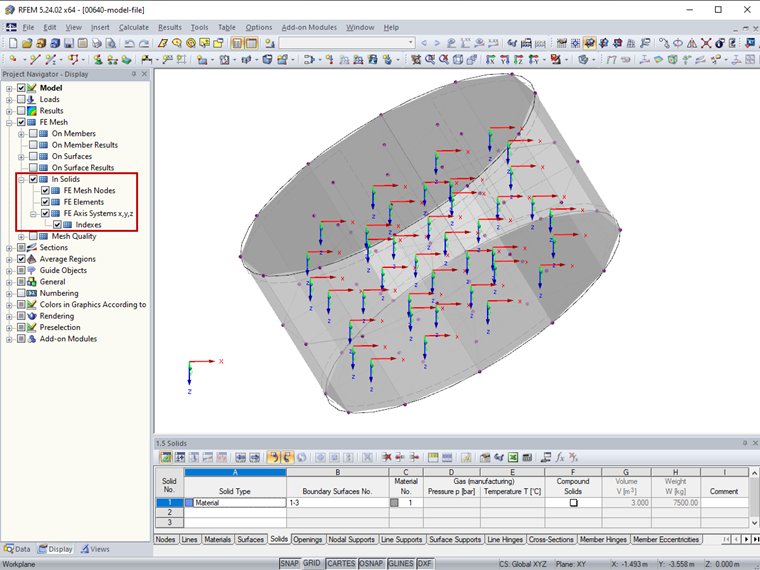

Układy osi ES można wyświetlać lub ukrywać w widoku nawigatora projektu za pomocą pola wyboru "Układ osi ES x, y, z" (Rysunek 1).

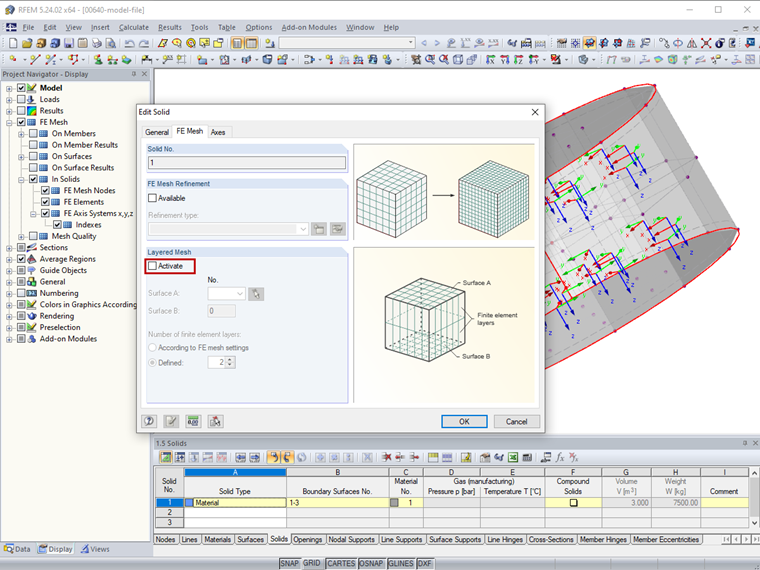

Układ współrzędnych bryły można dostosować dla brył typu Materiał, o ile dla bryły nie jest aktywna siatka warstwowa (Rysunek 2).

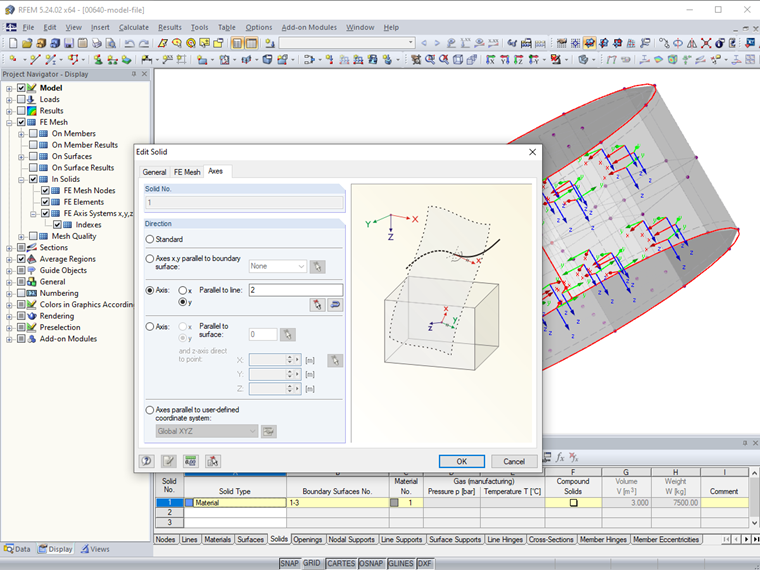

W tym celu należy otworzyć okno dialogowe "Edytować bryłę" poprzez dwukrotne kliknięcie odpowiedniej bryły. Zakładka "Osie" zarządza orientacją lokalnych osi. W ustawieniu domyślnym osie są zorientowane zgodnie z osiami globalnymi. Lokalne osie x lub y bryły mogą być również ustawione równolegle do osi powierzchni krawędziowej, linii lub powierzchni, lub w kierunku zdefiniowanego przez użytkownika układu współrzędnych (rysunek 3).
