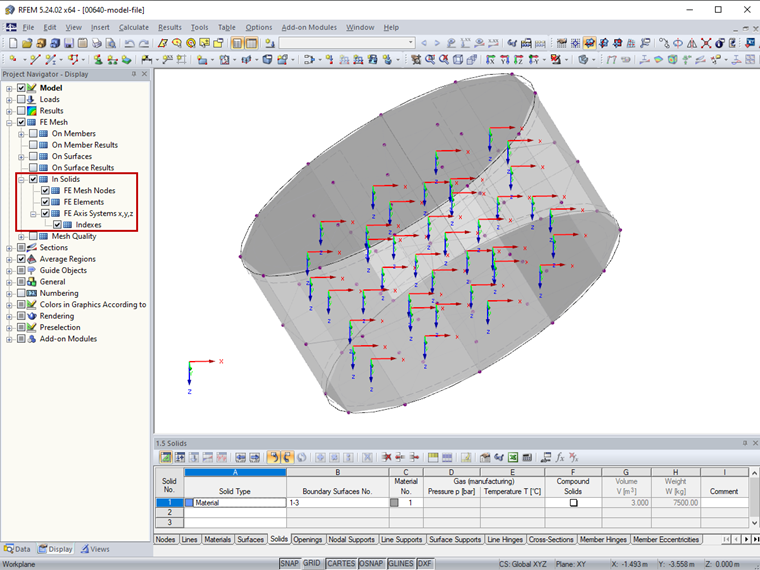

Les systèmes d'axes EF peuvent être affichés ou masqués dans le navigateur de projet à l'aide de la case «Système d'axes EF x, y, z» (Figure 1).

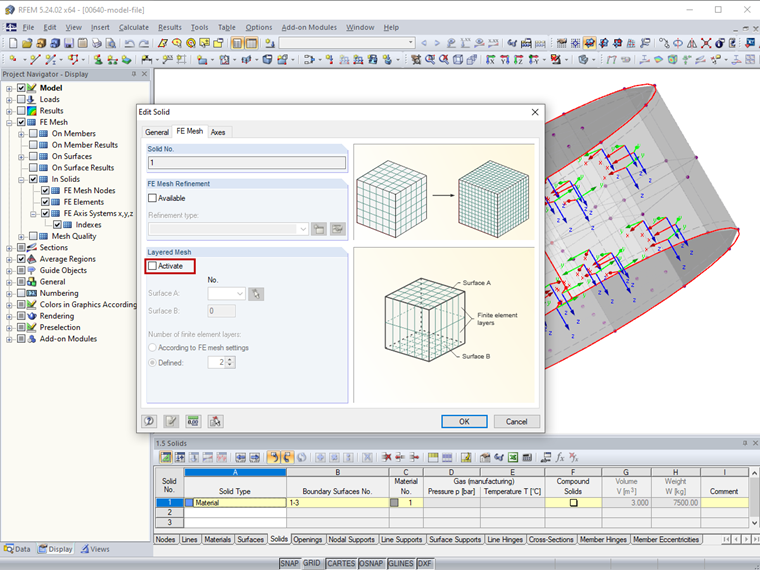

Le système de coordonnées de solide peut être ajusté pour les solides de type Matériau, à condition qu'aucun maillage en couches ne soit activé pour le solide (Figure 2).

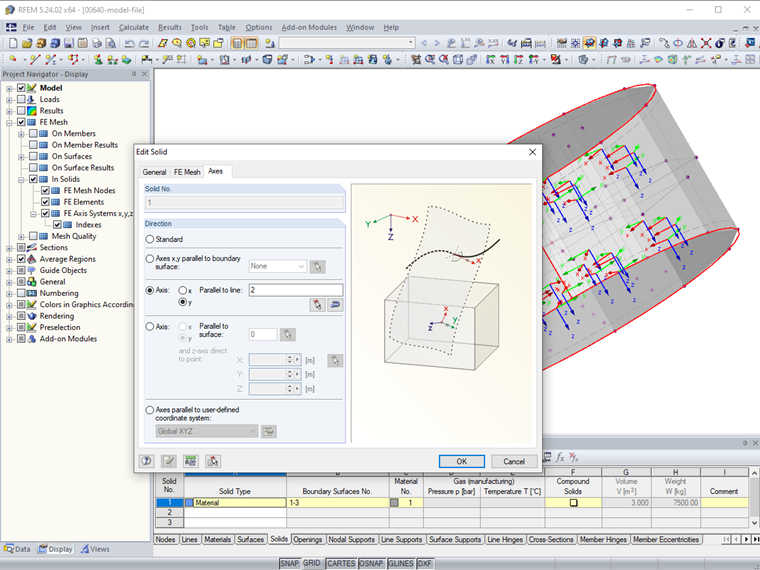

Pour ce faire, ouvrez la boîte de dialogue «Modifier le solide» en double-cliquant sur le solide correspondant. L'onglet «Axes» gère l'orientation des axes locaux. Dans les paramètres par défaut, les axes sont orientés selon les axes globaux. Les axes locaux x ou y du solide peuvent également être alignés parallèlement aux axes d'une surface de bord, d'une ligne ou d'une surface, ou dans la direction d'un système de coordonnées défini par l'utilisateur (Figure 3).
