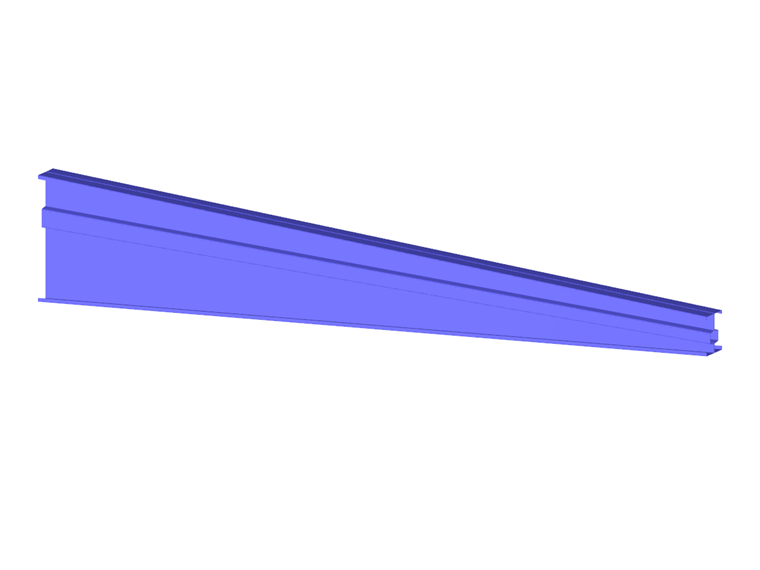

Стержень с переменным сечением SHAPE-THIN

В программах RFEM и RSTAB можно рассчитывать стержни с переменным сечением, которые могут состоять даже из свободно заданных сечений программы SHAPE‑THIN. Для определения внутренних сил и деформаций свойства затем сечения просто интерполируются.

Стержни с переменным сечением SHAPE-THIN также могут быть рассчитаны, если во время моделирования учесть следующее:

В программе SHAPE-THIN создайте начальное сечение и сохраните его после расчета.
Создайте копию сечения, например, с помощью «Файл → Сохранить как ...»
Отрегулируйте геометрические параметры, такие как высота или ширина, чтобы создать конечное сечение. Узлы и элементы нельзя добавлять или удалять!
Рассчитайте сечение и сохраните его.

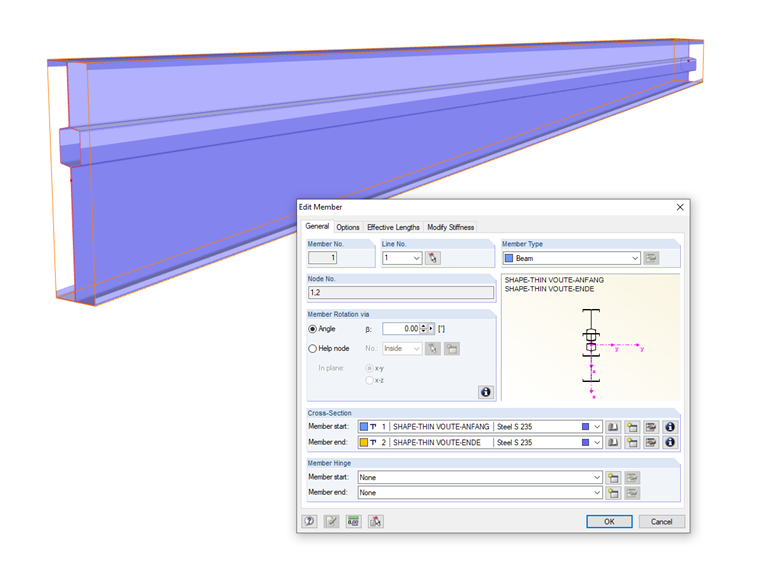

Изменение стержня с переменным сечением SHAPE-THIN

После импорта двух сечений в RFEM или RSTAB вы можете проверить правильность моделирования при визуализации: Расчет с помощью модулей STEEL или RF-/STEEL EC3 возможен только в том случае, если изменение сечения отображается как линейное распределение.

Стержень с переменным сечением SHAPE-THIN

База знаний

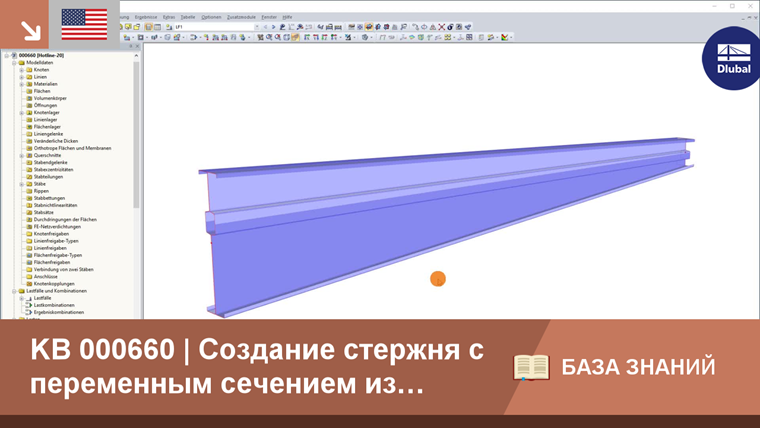

KB 000660 | Создание стержня с переменным сечением из программы SHAPE-THIN
