Barre à section variable SHAPE-THIN

RFEM et RSTAB permettent d’analyser des barres à inertie variable, qui peuvent également être constituées de sections SHAPE-THIN définies librement. Les propriétés de la section sont interpolées afin de déterminer les efforts internes et les déformations.

Les barres à section variable SHAPE-THIN peuvent également être calculées si les éléments suivants sont pris en compte lors de la modélisation :

Dans SHAPE-THIN, créez la section de départ et enregistrez-la après le calcul.
Par exemple, créez une copie de la section à l’aide de la commande « Fichier → Enregistrer sous ... ».
Ajustez les paramètres géométriques tels que la hauteur ou la largeur pour créer la section finale. Les nœuds et les éléments ne doivent pas être ajoutés ni supprimés !
Calculez la section et enregistrez-la.

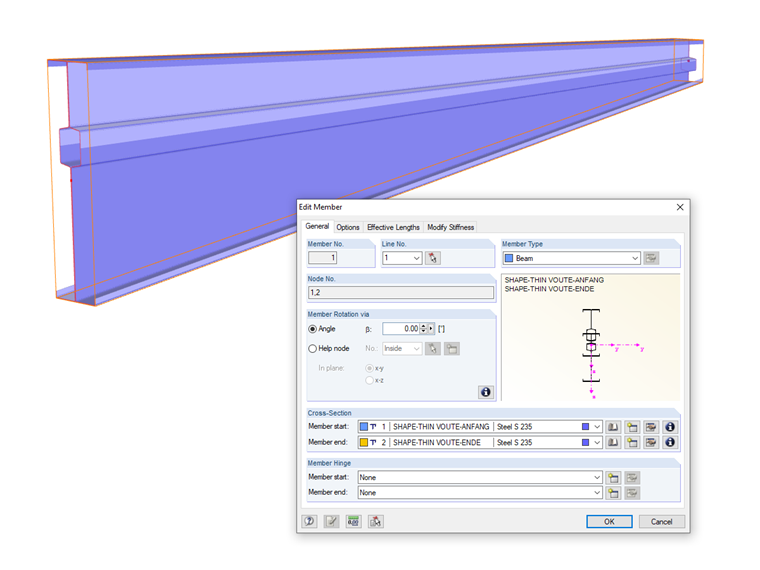

Modification d’une barre à section SHAPE-THIN variable

Après avoir importé les deux sections dans RFEM ou RSTAB, vous pouvez vérifier si la modélisation est correcte dans le rendu : Une vérification n’est possible avec les modules STEEL ou RF-/STEEL EC3 que si la modification de section est affichée sous forme de distribution linéaire.

Barre avec section variable SHAPE-THIN
