如果在建模过程中考虑以下因素,也可以设计具有可变截面 SHAPE-THIN 的杆件:
- 在 SHAPE-THIN 中创建起始截面,并在计算后保存。
- 创建截面的副本,例如通过“文件 → 另存为...”
- 调整几何参数(例如高度或宽度)以创建末端截面。 不允许添加或删除节点和单元!
- 计算截面并保存。

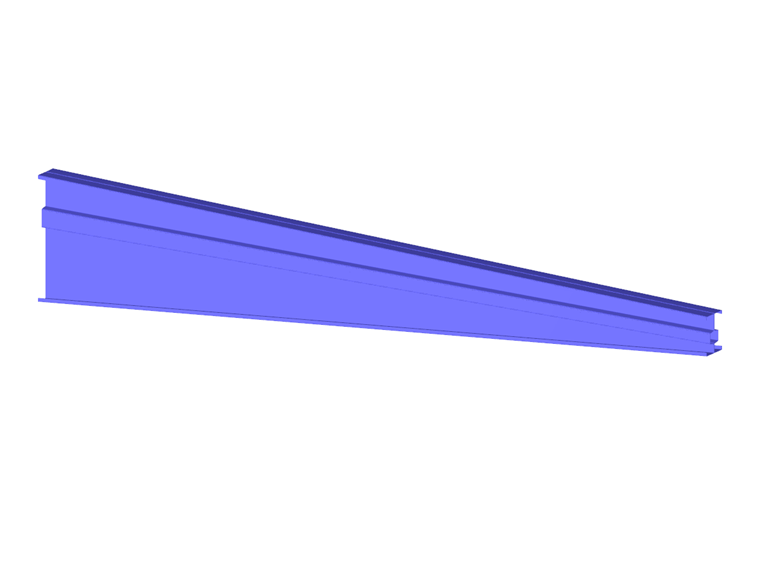

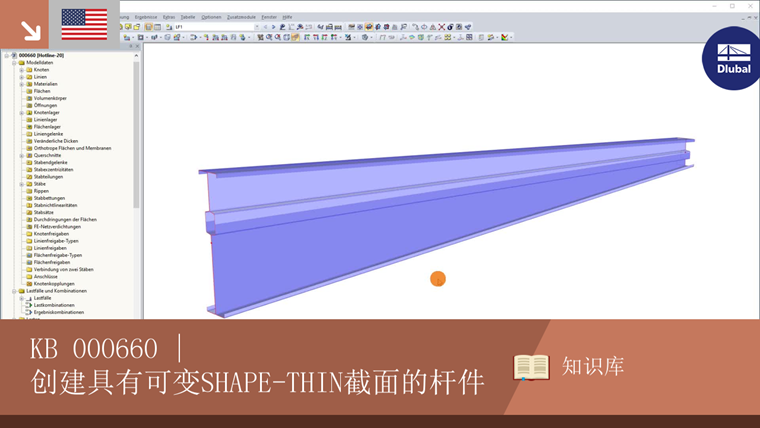

在RFEM或RSTAB中导入这两个截面后,可以在渲染中检查建模是否正确: 使用 STEEL 或 RF-/STEEL EC3 模块进行设计的前提是截面的变化呈线性分布。
如果在建模过程中考虑以下因素,也可以设计具有可变截面 SHAPE-THIN 的杆件:
在RFEM或RSTAB中导入这两个截面后,可以在渲染中检查建模是否正确: 使用 STEEL 或 RF-/STEEL EC3 模块进行设计的前提是截面的变化呈线性分布。
