Barra con sección transversal de SHAPE-THIN variable

In RFEM und RSTAB lassen sich Stäbe mit veränderlichem Querschnitt untersuchen, die auch aus frei definierten DUENQ-Profilen bestehen können. Für die Ermittlung der Schnittgrößen und Verformungen werden die Querschnittswerte interpoliert.

Las barras con una sección transversal SHAPE-THIN variable también se pueden diseñar si se considera lo siguiente durante el modelado:

En SHAPE-THIN, cree la sección inicial y guárdela después del cálculo.
Cree una copia de la sección, por ejemplo, usando "Archivo → Guardar como ..."
Ajuste los parámetros geométricos como la altura o el ancho para crear la sección final. ¡No se pueden agregar ni eliminar nudos ni elementos!
Calcule la sección y guárdela.

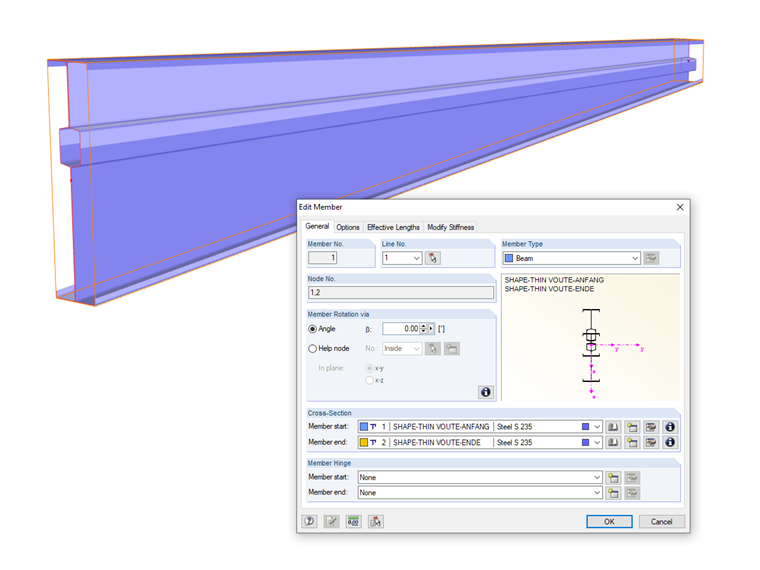

Edición de barra con sección variable de SHAPE-THIN

Después de importar las dos secciones en RFEM o RSTAB, puede comprobar si el modelado es correcto en el renderizado: Sólo es posible realizar un cálculo con los módulos STEEL o RF-/STEEL EC3 si el cambio de sección se muestra como una distribución lineal.

Barra con sección variable de SHAPE-THIN
