Barra com secção variável SHAPE-THIN

In RFEM und RSTAB lassen sich Stäbe mit veränderlichem Querschnitt untersuchen, die auch aus frei definierten DUENQ-Profilen bestehen können. Für die Ermittlung der Schnittgrößen und Verformungen werden die Querschnittswerte interpoliert.

Também é possível dimensionar barras com uma secção HAPE-THIN variável se o seguinte for considerado durante a modelação:

No SHAPE-THIN, crie uma secção inicial e guarde-a após o cálculo.
Crie uma cópia da secção, por exemplo, utilizando "Ficheiro → Guardar como ..."
Ajuste os parâmetros geométricos tais como altura ou largura para criar a secção final. Os nós e elementos não podem ser adicionados ou eliminados!
Calcular a secção e guardar-a.

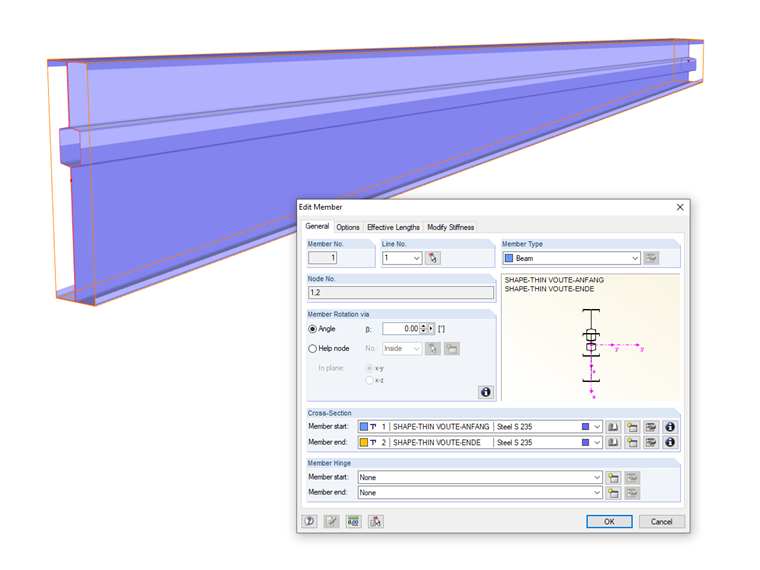

Editar barra com a secção variável SHAPE-THIN

Após importar as duas secções no RFEM ou no RSTAB, pode verificar se a modelação está correta na representação: Os módulos STEEL ou RF-/STEEL EC3 só podem ser dimensionados se a alteração da secção for apresentada como uma distribuição linear.

Barra com secção variável SHAPE-THIN

Base de dados de conhecimento

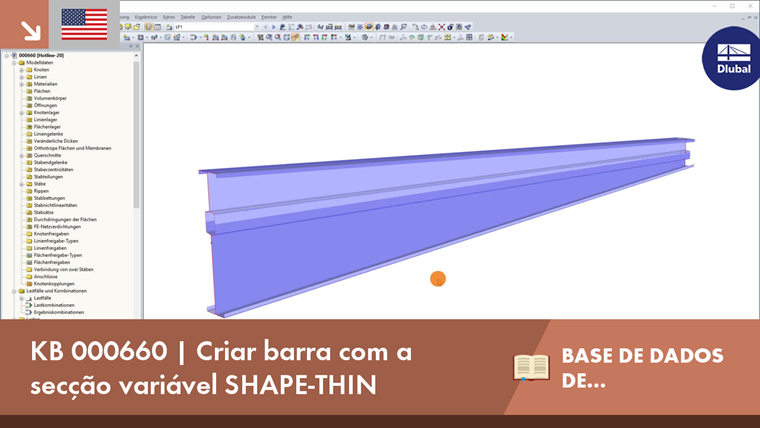

KB 000660 | Criar barra com a secção variável SHAPE-THIN
