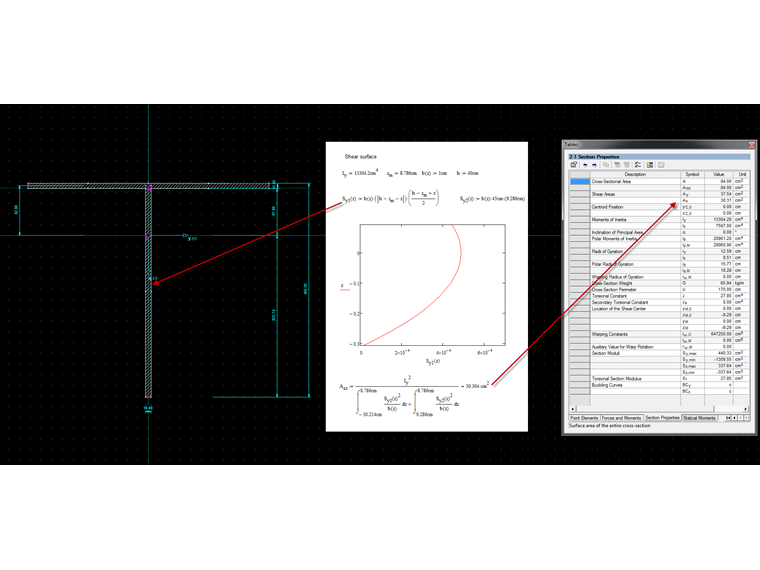

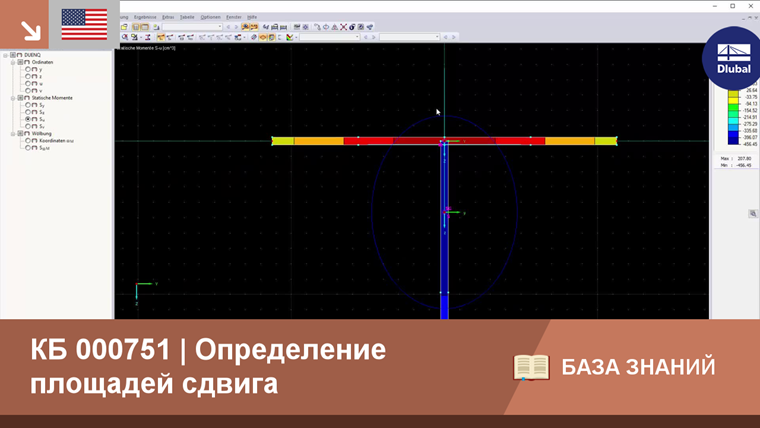

На изображении вы видите рассчитанную площадь сдвига таврового профиля. В программе SHAPE ‑ THIN не используется упрощенное выражение по Еврокоду, но площади сдвига определяются с помощью первого момента площади. Данную процедуру можно применить для всех форм сечений.
База знаний
База знаний
.png?mw=512&hash=163dcc8545bad270c8669ae9354bc5c619d606ef)
SHAPE‑THIN определяет эффективные сечения по нормам EN 1993‑1‑3 и EN 1993‑1‑5 для холодногнутых профилей. Дополнительно можно проверить также геометрические условия применимости нормы, указанные в EN 1993-1-3, раздел 5.2.
Влияние местной потери устойчивости пластины рассчитывается по методу приведенной ширины, а возможная потеря устойчивости элементов жесткости (нестабильность) у жестких профилей по норме EN 1993-1-3, раздел 5.5.
Дополнительно можно выполнить итерационный расчёт для оптимизации эффективного сечения.
Вы можете изобразить эффективные сечения графически.
Подробную информацию о расчёте холодногнутых профилей с помощью SHAPE-THIN и RF-/STEEL Cold-Formed Section можно найти в технической статье «Расчёт тонкостенных холодногнутых C-швеллеров по норме EN 1993‑1‑3».
Расчет тонкостенного холодногнутого С-образного профиля по норме EN 1993-1-3 Подробнее о RF-/STEEL Cold-Formed Sections
