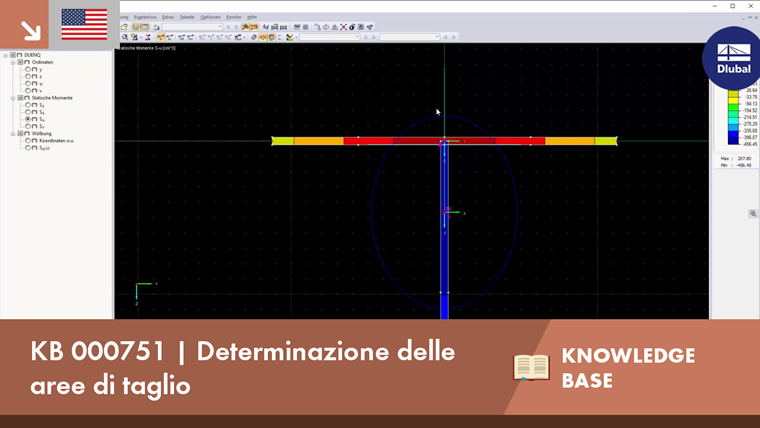

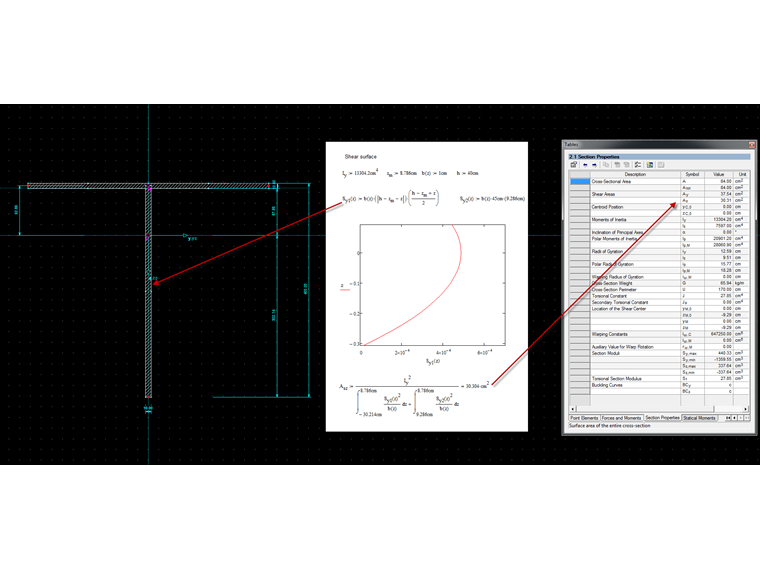

Im abgebildeten Beispiel ist die Schubfläche eines T-Querschnitts berechnet worden. SHAPE ‑ THIN non utilizza l'espressione semplificata secondo l'Eurocodice, ma le aree di taglio sono determinate utilizzando il primo momento dell'area. Questa procedura può essere utilizzata per tutte le forme della sezione trasversale.
Il signor Frenzel è responsabile dello sviluppo di prodotti per l'analisi dinamica. Fornisce anche supporto tecnico per i clienti di Dlubal Software.
Corso di formazione online
Corso di formazione online
Knowledge Base
Knowledge Base
SHAPE-THIN determina la sezione trasversale efficace dei profili piegati a freddo secondo EN 1993-1-3 e EN 1993-1-3. Inoltre, è anche possibile verificare le condizioni geometriche per l'applicabilità della norma specificata nella EN 1993-1, sezione 5.2.
Gli effetti dell'instabilità locale sono considerati secondo il metodo delle larghezze ridotte e la possibile instabilità degli irrigidimenti è considerata per le sezioni irrigidite secondo EN 1993-1-3, Sezione 5.5.
Come opzione, è possibile eseguire un calcolo iterativo per ottimizzare la sezione efficace.
Le sezioni efficaci possono essere visualizzate graficamente.
Scopri di più sulla verifica di sezioni piegate a freddo con SHAPE‑THIN e RF-/STEEL Cold-Formed Sections nell'articolo tecnico 'Verifica di sezioni a C in parete sottile piegate a freddo secondo EN 1993-1-3':
Progettazione di una sezione a C in parete sottile, piegata a freddo secondo EN 1993-1-3 Scopri di più su RF-/STEEL Cold-Formed Sections
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
In RFEM 6 e RSTAB 9, è possibile inserire "Oggetti visivi" come oggetti guida. È possibile importare i formati di file 3ds, stl e obj.
Questi oggetti consentono di creare un migliore riferimento alle dimensioni.
