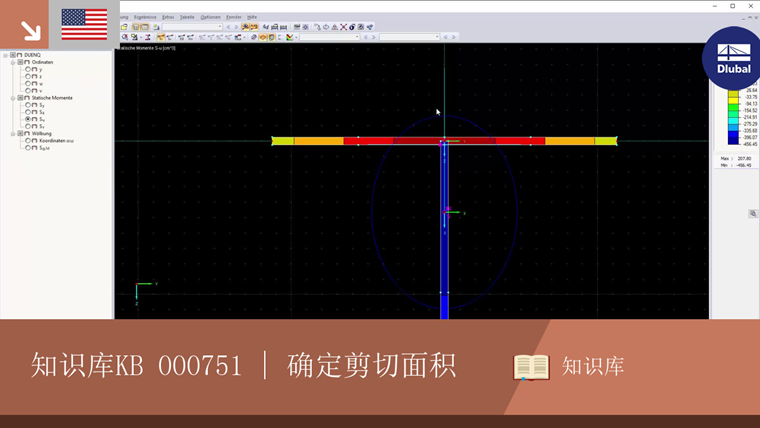

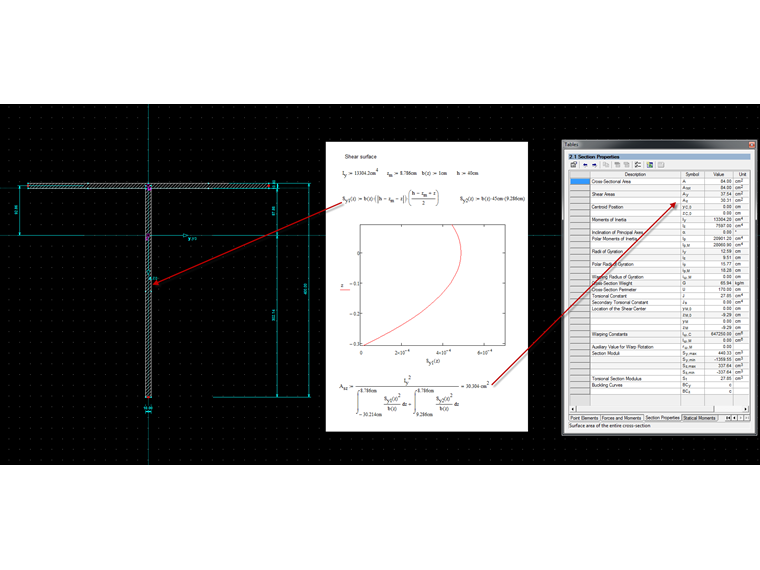

在图像中看到的是计算得出的T形截面的剪切面积。 SHAPE-THIN并没有按照欧洲规范使用简化表达式，但是剪切面积是由面积的第一弯矩确定的。 该方法可以用于所有截面形状。
确定剪切面积
Mit dem Querschnittsprogramm DUENQ können beliebige dünnwandige Querschnitte erstellt und anschließend auch in RFEM oder RSTAB als Stabquerschnitt verwendet werden. Dabei kann DUENQ von beliebigen Querschnitten alle relevanten Querschnittswerte für eine Bemessung und Spannungsanalyse ausgeben.
