Determinación de las áreas a cortante

Mit dem Querschnittsprogramm DUENQ können beliebige dünnwandige Querschnitte erstellt und anschließend auch in RFEM oder RSTAB als Stabquerschnitt verwendet werden. SHAPE-THIN puede proporcionar todos los valores de sección relevantes de cualquier sección transversal para el dimensionamiento y el análisis de tensiones.

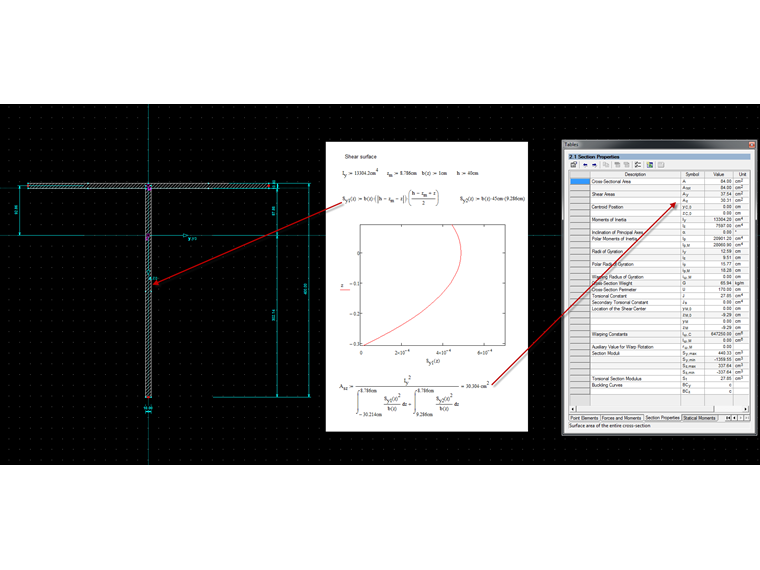

Propiedades de secciones transversales

Im abgebildeten Beispiel ist die Schubfläche eines T-Querschnitts berechnet worden. SHAPE -THIN no usa la expresión simplificada según el Eurocódigo, pero las áreas de cortante se determinan usando el primer momento de área. Este procedimiento se puede utilizar para todas las formas de sección.

I_{y} = 13304.2 {cm}^{4}

z_{m} = 8.786 cm

b (z) = 1 cm

h = 40 cm

S_{y 1} (z) = b (z) \cdot (|h - z_{m} - z|) \cdot (\frac{h - z_{m} + z}{2})

S_{y 2} (z) = b (z) \cdot 45 cm \cdot 9.286 cm

A_{z} = \frac{I_{y}^{2}}{\int_{- 30.214 cm}^{8.786 cm} \frac{S_{y 1} {(z)}^{2}}{b (z)} d z + \int_{9.286 cm}^{8.786 cm} \frac{S_{y 2} {(z)}^{2}}{b (z)} d z} = 30.304 {cm}^{2}

Cálculo del área de cortante

Autor

El Sr. Frenzel es responsable del desarrollo de productos para el análisis dinámico. También proporciona soporte técnico para los clientes de Dlubal Software.

Enlaces

Software de propiedades de secciones

¿Tiene alguna pregunta?

Eventos

2024-04-30

Formación en línea

RFEM 6 | Estudiantes | Introducción al cálculo de madera

2024-05-02

Fases de construcción en estructuras de membranas con RFEM 6

Seminario web

Fases de construcción en estructuras de membranas con RFEM 6

2024-05-08

Formación en línea

RFEM 6 | Estudiantes | Introducción al cálculo de hormigón armado

2024-05-08

$Modelado de secciones y\n análisis de tensiones en RSECTION 1$

Seminario web

Modelado de secciones y análisis de tensiones en RSECTION 1

2024-05-14

Modelado de secciones de pared delgada en RSECTION 1

Seminario web

Modelado de secciones de pared delgada en RSECTION

2024-05-15

Formación en línea

RFEM 6 | Estudiantes | Introducción al cálculo de acero

2024-05-16

Consideración de las fases de construcción en RFEM 6

Seminario web

Consideración de las fases de construcción en RFEM 6

2024-05-23

Preguntas frecuentes respondidas por el equipo de soporte de Dlubal

Seminario web

Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Mayo de 2024

2024-05-28

Cálculo de edificios por plantas en RFEM 6

Seminario web

Cálculo de edificios por plantas en RFEM 6

2024-06-20

Seminario web

Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Junio de 2024

2024-10-16

Formación en línea

RFEM 6 | Estudiantes | Introducción al cálculo de barras

2024-10-23

Formación en línea

RSECTION 1 | Estudiantes | Introducción a la resistencia de materiales

Vídeos

Base de datos de conocimientos

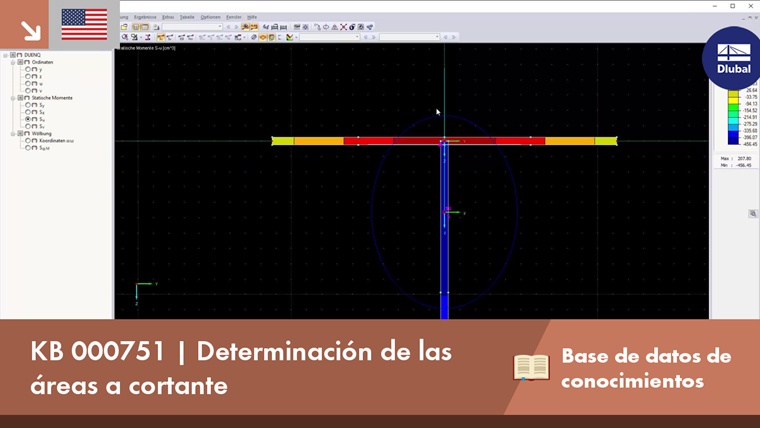

KB 000751 | Determinación de las áreas a cortante
