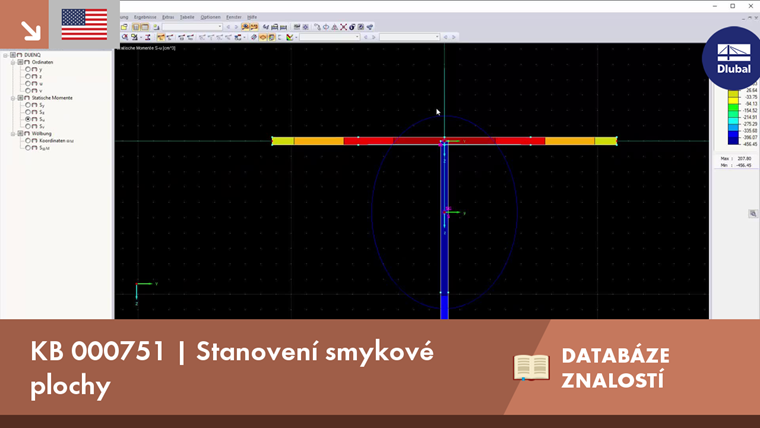

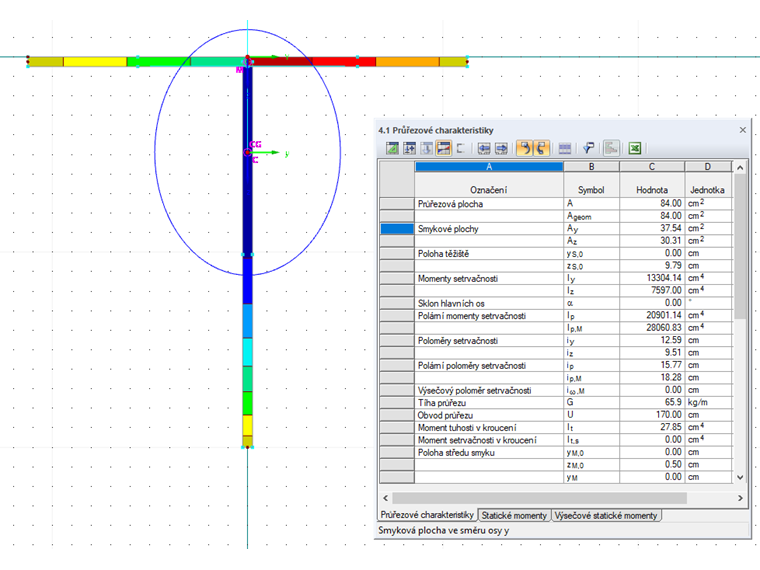

Na obrázku je znázorněna vypočítaná smyková plocha T-profilu. SHAPE-THIN nepoužije zjednodušený vzorec podle DIN nebo Eurokódu, ale smykovou plochu vypočítá pomocí statického momentu Tento postup lze použít pro všechny tvary průřezů.
Na obrázku je znázorněna vypočítaná smyková plocha T-profilu. SHAPE-THIN nepoužije zjednodušený vzorec podle DIN nebo Eurokódu, ale smykovou plochu vypočítá pomocí statického momentu Tento postup lze použít pro všechny tvary průřezů.
Program stanoví účinné průřezy za studena tvarovaných profilů podle EN 1993-1-3 a EN 1993-1-5. Volitelně lze ověřit geometrické podmínky dle normy EN 1993-1-3, čl. 5.2.
Účinky lokálního boulení desky se posuzují metodou redukovaných šířek a možné vybočení výztuh (tvarová nestabilita) se zohledňuje u vyztužených profilů podle EN 1993-1-3, čl. 5.5.
Volitelně lze také provést iterační výpočet pro optimalizaci účinného průřezu.
Účinné průřezy lze zobrazit graficky.
V odborném příspěvku 'Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3' je podrobně popsán návrh profilů tvarovaných za studena v programu SHAPE-THIN a v modulu RF-/STEEL Cold-formed Sections:
Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3 Více o rozšíření RF-/STEEL Cold-Formed SectionsPomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
