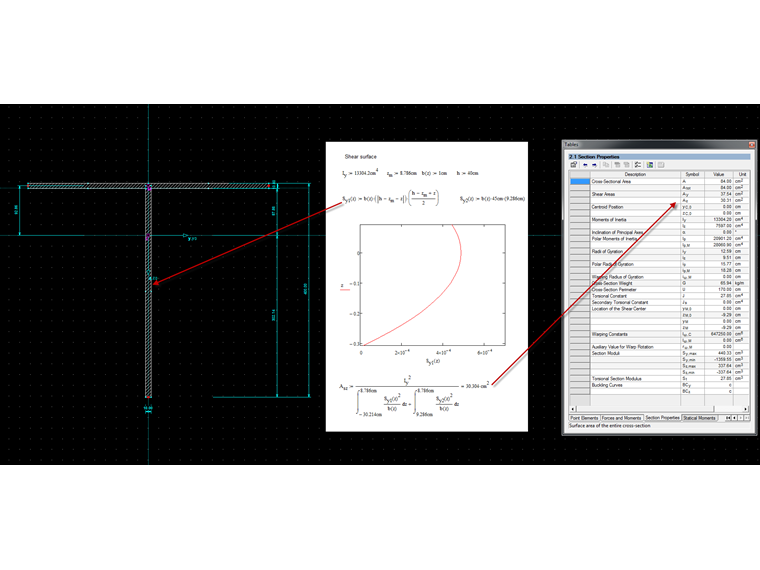

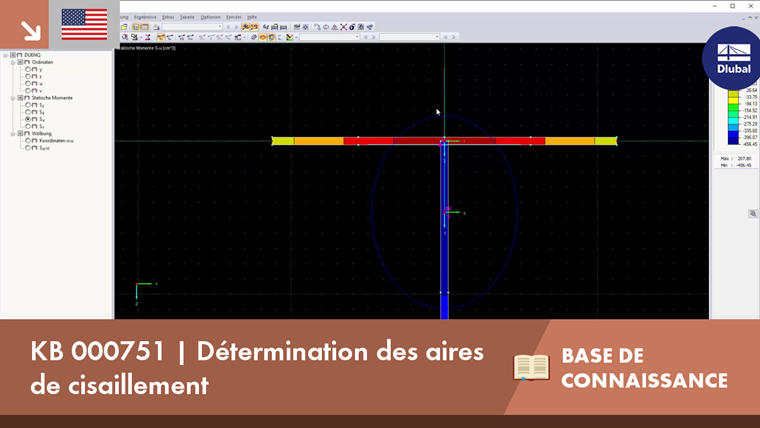

Im abgebildeten Beispiel ist die Schubfläche eines T-Querschnitts berechnet worden. SHAPE-THIN n'utilise pas l'expression simplifiée selon l'Eurocode, mais les aires de cisaillement sont déterminées à l'aide du premier moment de l'aire. Cette procédure peut être utilisée pour toutes les formes de section.
Webinaire
Webinaire
Base de connaissance
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Base de connaissance
Foire aux questions (FAQ)
Base de connaissance
Base de connaissance
Le programme autonome SHAPE-THIN permet de déterminer les sections efficaces des profilés formés à froid selon l'EN 1993-1-3 et l'EN 1993-1-5. Les conditions géométriques de la clause 5.2 de l'EN 1993-1-5 peuvent être contrôlées (en option) pour vérifier l'applicabilité de la norme.
Les effets du flambement local des plaques sont considérés selon la méthode des largeurs réduites et le flambement possible des raidisseurs (flambement par distorsion) est considéré pour les profilés avec raidisseurs selon la clause 5.5 de l'EN 1993-1-3.
Un calcul itératif peut en outre être effectué pour optimiser la section efficace.
Les sections efficaces peuvent être affichées graphiquement.
Pour en savoir plus sur la vérification des profilés formés à froid avec SHAPE-THIN et RF-/STEEL Cold-Formed Sections, consultez l'article technique « Vérification des sections en C à parois minces formées à froid selon l'EN 1993-1-3 » :
Vérification d'une section en C à parois minces et formée à froid selon l'EN 1993-1-3 RF-/STEEL Cold-Formed Sections
Utilisez l'option « Maillage indépendant préféré » dans les paramètres de maillage EF pour créer un maillage EF pour les objets intégrés qui est indépendant les uns des autres. Cela vous permet de générer un maillage EF beaucoup plus détaillé et précis pour les objets individuels qui sont intégrés les uns aux autres.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
RFEM 6 et RSTAB 9 permettent d'insérer des « Objets visuels » comme objets repères. Vous pouvez importer les formats de fichier 3ds, stl et obj.
Ces objets vous permettent de créer une meilleure référence aux cotations et aux dimensions.
