Determinação de áreas de corte

Mit dem Querschnittsprogramm DUENQ können beliebige dünnwandige Querschnitte erstellt und anschließend auch in RFEM oder RSTAB als Stabquerschnitt verwendet werden. Dabei kann DUENQ von beliebigen Querschnitten alle relevanten Querschnittswerte für eine Bemessung und Spannungsanalyse ausgeben.

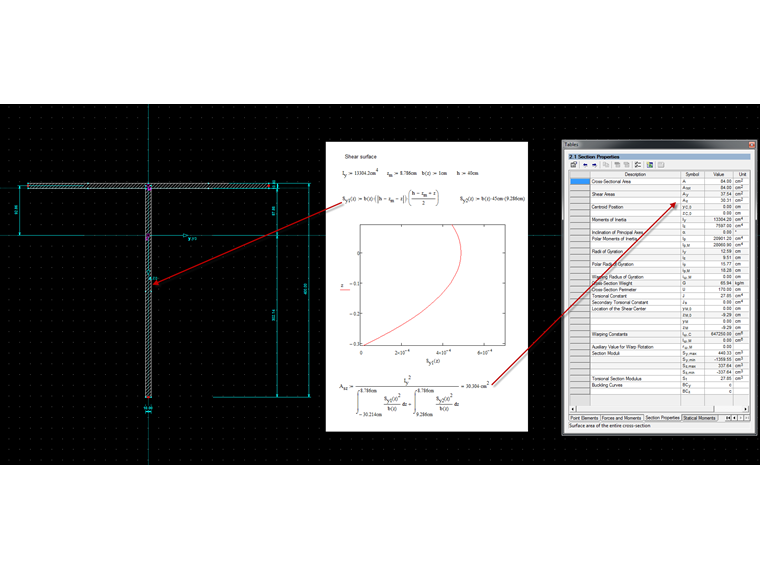

Propriedades de secções transversais

Im abgebildeten Beispiel ist die Schubfläche eines T-Querschnitts berechnet worden. O SHAPE ‑ THIN não utiliza a expressão simplificada de acordo com o Eurocódigo, mas as áreas de corte são determinadas utilizando o primeiro momento de área. Este procedimento pode ser utilizado para todas as formas de secção.

I_{y} = 13304.2 {cm}^{4}

z_{m} = 8.786 cm

b (z) = 1 cm

h = 40 cm

S_{y 1} (z) = b (z) \cdot (|h - z_{m} - z)) \cdot (\frac{h - z_{m} + z}{2})|

S_{y 2} (z) = b (z) \cdot 45 cm \cdot 9.286 cm

A_{z} = \frac{I_{y}^{2}}{\int_{- 30.214 cm}^{8.786 cm} \frac{S_{y 1} {(z)}^{2}}{b (z)} d z + \int_{9.286 cm}^{8.786 cm} \frac{S_{y 2} {(z)}^{2}}{b (z)} d z} = 30.304 {cm}^{2}

Cálculo da área de corte

Base de dados de conhecimento

KB 000751 | Determinação das áreas de corte

Autor

O Eng. Frenzel participa no desenvolvimento do software na área da dinâmica. Além disso, também lida com perguntas de utilizadores no serviço de apoio ao cliente.

Ligações

Programas de propriedades da secção

Tem alguma pergunta?

Eventos

2024-05-08

Formação online

RFEM 6 | Estudantes | Introdução ao dimensionamento de betão armado

2024-05-08

$Modelação de secções e\n análise de tensões no RSECTION 1$

Seminário web

Modelação de secções e análise de tensões no RSECTION 1

2024-05-15

Formação online

RFEM 6 | Estudantes | Introdução ao dimensionamento de aço

2024-05-16

Consideração das fases de construção no RFEM 6

Seminário web

Consideração das fases de construção no RFEM 6

2024-05-23

Perguntas mais frequentes respondidas pela equipa de apoio técnico da Dlubal

Seminário web

Perguntas mais frequentes respondidas pela equipa de apoio técnico da Dlubal | Maio de 2024

2024-06-20

Seminário web

Perguntas mais frequentes respondidas pela equipa de apoio técnico da Dlubal | Junho 2024

2024-10-16

Formação online

RFEM 6 | Estudantes | Introdução ao dimensionamento de barras

2024-10-23

Formação online

RSECTION 1 | Estudantes | Introdução à resistência dos materiais

2024-10-30

Formação online

RFEM 6 | Estudantes | Introdução ao MEF

2024-11-05 - 2024-11-07

Conferência

NCSEA Structural Engineering Summit

2024-11-06

Formação online

RFEM 6 | Estudantes | Introdução ao dimensionamento de aço

2024-11-13

Formação online

RFEM 6 | Estudantes | Introdução ao dimensionamento de betão armado

Vídeos

Base de dados de conhecimento

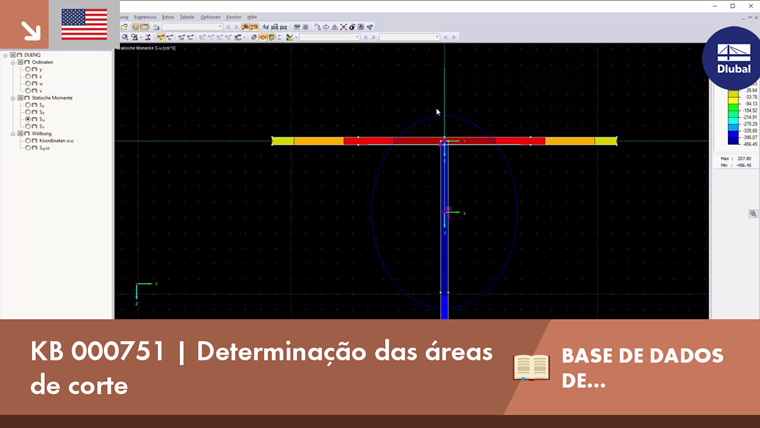

KB 000751 | Determinação das áreas de corte
