Интерфейс с VCmaster

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

В RFEM и RSTAB вы можете экспортировать определенный отчет о распечатках не только в формат PDF или CSV, но и непосредственно в VCmaster. VCmaster - это текстовый процессор для инженеров. Интегрированная концепция программного обеспечения позволяет управлять расчетами и документами из различных программ в одном документе ( http://www.vcmaster.com ).

В дополнение к передаче данных отчета о распечатке, также передается путь к соответствующему файлу RFEM или RSTAB. Данная дополнительная информация помогает пользователю получить доступ к соответствующему RFEM-файлу для экспортируемого фрагмента.

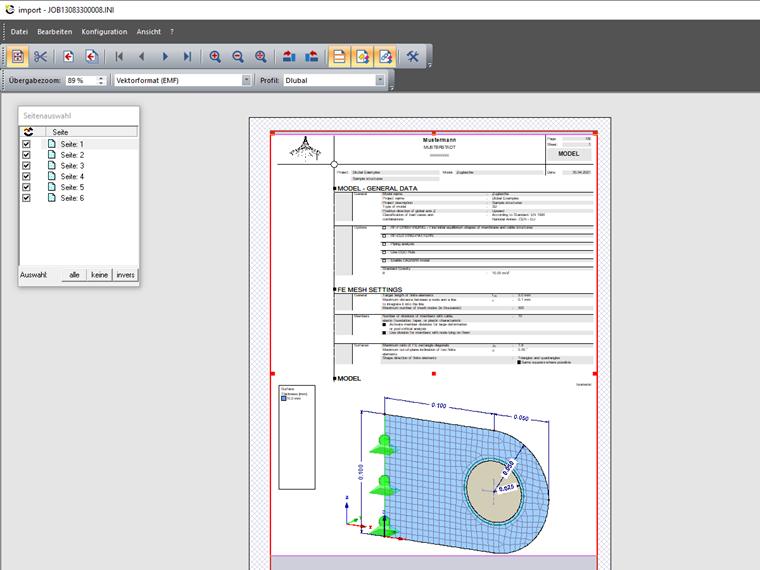

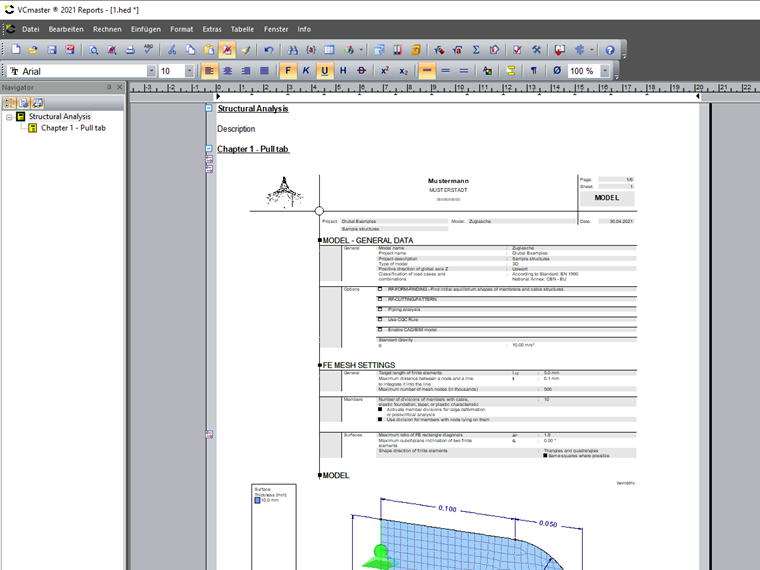

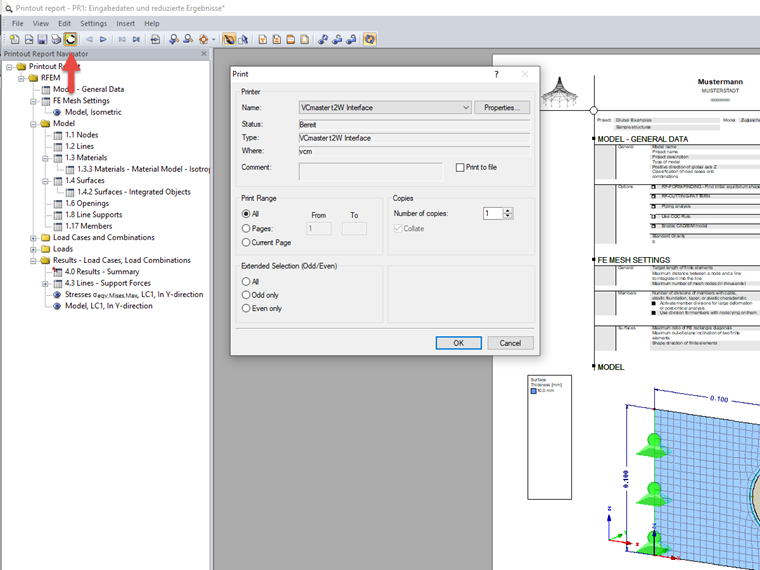

Для запуска интерфейса, используйте кнопку [Export in VCmaster] в протоколе результатов. Появится диалоговое окно для принтера VCmaster t2W Interface, позволяющее импортировать данные протокола результатов в диалоговое окно Передача VCmaster. В этом диалоговом окне можно выбрать страницы и часть страницы, которую требуется перенести в целевой документ. После указания данных данных и начала передачи выбранные файлы будут импортированы в документ VCmaster. Дважды щелкнув на квадратный символ с помощью двух противоположных стрелок, расположенных в левом поле страницы, можно открыть соответствующий файл RFEM.

Ключевые слова

VCmaster Интерфейс протокол результатов
