Interface com o VCmaster

Die individuell festgelegten Ausdruckprotokolle in einem RFEM bzw. RSTAB Modell können auf verschiedene Arten ausgeben werden.

Além dos tipos de saída usuais,

  • uma impressora,
  • em formato PDF e
  • em formato CSV

também existe a exportação para o programa VCmaster. Este programa suporta a criação digital de cálculos estruturais e relatórios de engenharia estrutural no contexto geral. A interface VCt2W integrada no VCmaster garante a transferência de dados de todos os programas para agrupamento em um documento.

Além da transferência pura do conteúdo do relatório, é transferido o caminho do ficheiro correspondente do RFEM ou do RSTAB. Com esta informação adicional, o utilizador pode abrir o ficheiro do modelo correspondente para o fragmento de exportação considerado através de um duplo clique num ícone.

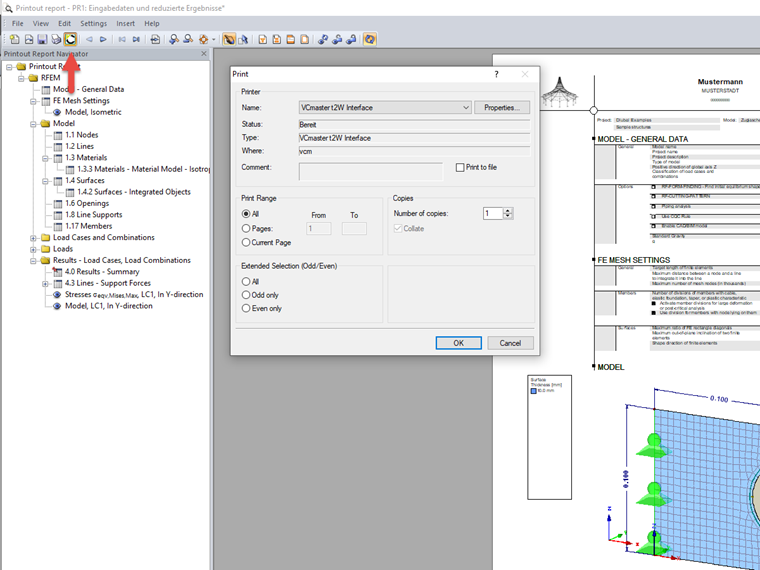

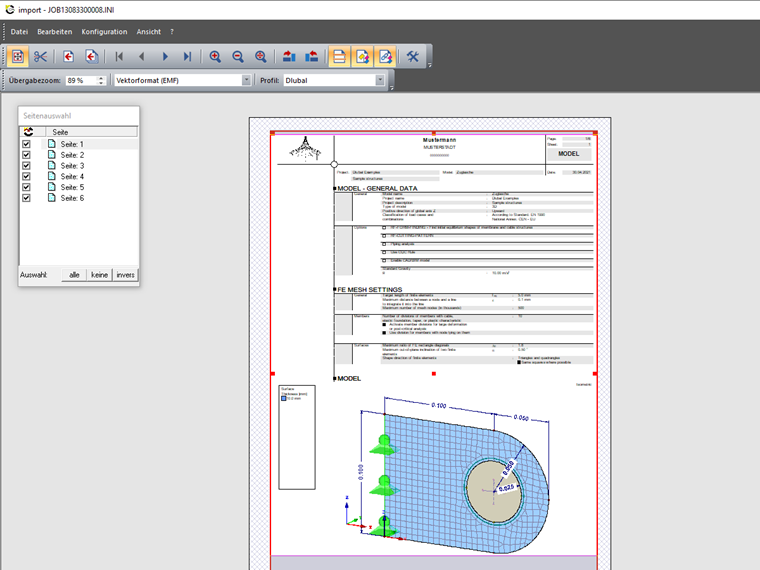

A interface pode ser iniciada no relatório de impressão com o botão "Exportar para VCmaster". Aparece uma caixa de diálogo para a impressora "Interface VCmaster t2W", permitindo importar os dados do relatório de impressão para uma caixa de diálogo de transferência VCmaster. Neste menu, pode controlar as páginas a serem transferidas e a sua área de transferência para o documento de destino.

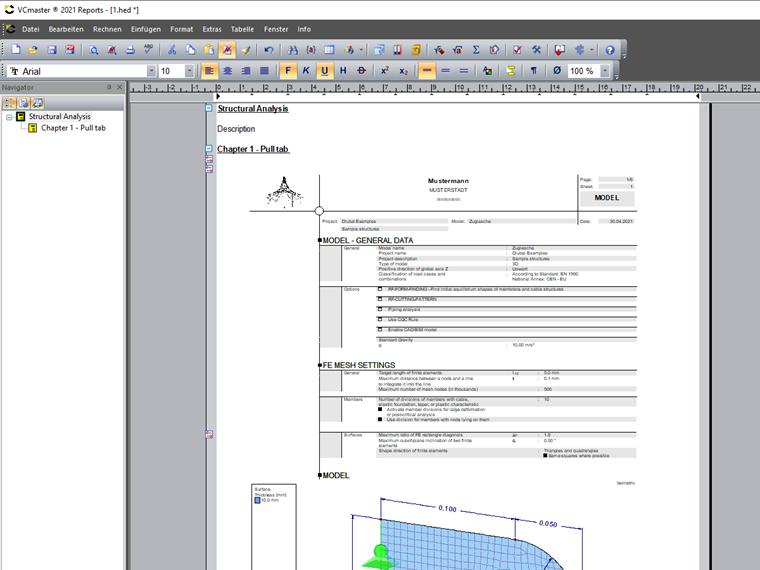

Após a especificação, os dados selecionados são inseridos no documento VCmaster.

Ao clicar duas vezes no quadrado com duas setas horizontais a apontar em direções opostas, pode abrir o ficheiro do modelo do RFEM ou do RSTAB correspondente.

EN-US | Bandeira Base de dados de conhecimento
KB 000811 | Interface com VCmaster

Autor

O Eng.º Niemeier é responsável pelo desenvolvimento do RFEM, RSTAB, RWIND Simulation, bem como pela área de estruturas de membranas. Além disso, também tem a seu cargo a garantia de qualidade e o apoio ao cliente.
