Interfejs z VCmaster

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Indywidualnie zdefiniowane protokoły wydruku w modelu RFEM lub RSTAB można wyświetlać na różne sposoby.

Oprócz zwykłych typów plików wyjściowych za pośrednictwem

  • drukarka,
  • do formatu PDF i
  • w formacie CSV

istnieje również eksport do programu VCmaster. Program ten wspiera cyfrowe tworzenie obliczeń konstrukcyjnych i raportów z zakresu inżynierii konstrukcyjnej w ogólnym kontekście. Interfejs VCt2W zintegrowany z VCmaster zapewnia przesyłanie danych ze wszystkich programów do pakietowania w jednym dokumencie.

Oprócz samego przesłania zawartości raportu, przesyłana jest również ścieżka do odpowiedniego pliku RFEM lub RSTAB. Dzięki tym dodatkowym informacjom użytkownik może otworzyć odpowiedni plik modelu dla rozważanego fragmentu eksportu, klikając dwukrotnie ikonę.

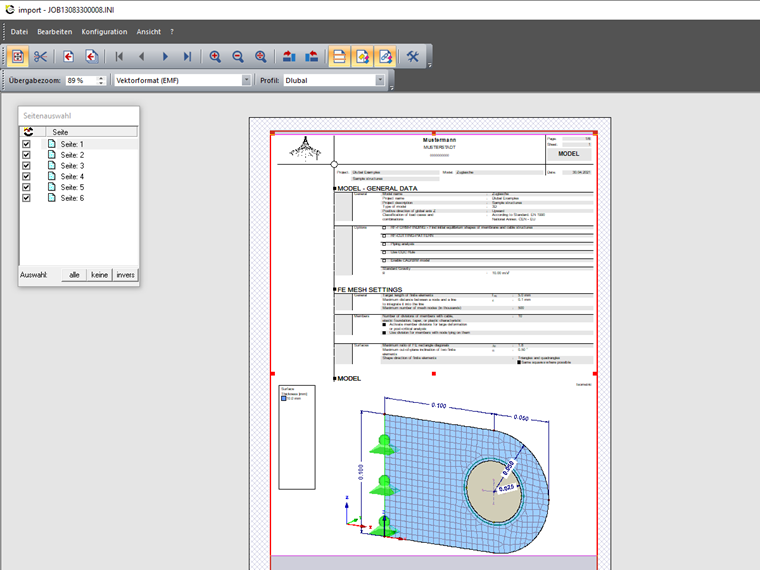

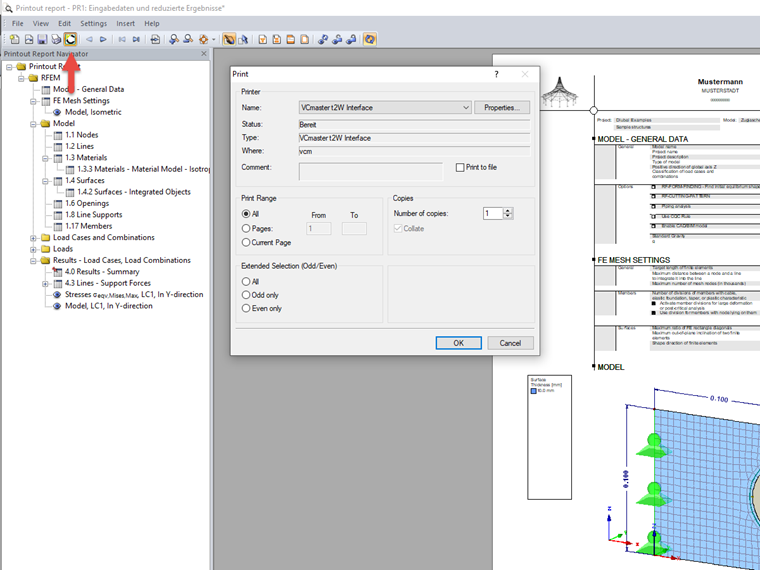

Interfejs można uruchomić w protokole wydruku przyciskiem „Eksportuj do VCmaster”. Pojawi się okno dialogowe drukarki 'VCmaster t2W Interface', umożliwiające zaimportowanie danych z protokołu wydruku do okna dialogowego przesyłania VCmaster. W tym menu można określić, które strony mają zostać przesłane oraz ich obszar transferu do dokumentu docelowego.

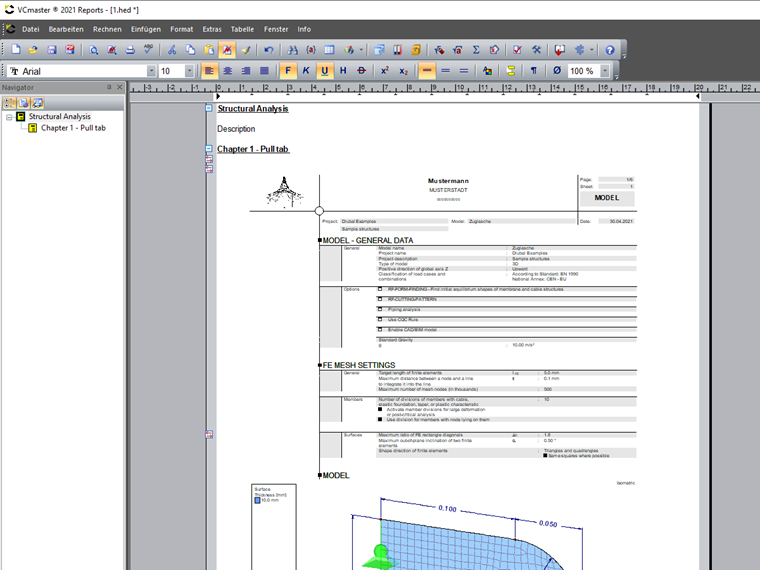

Po ustawieniu wybrane dane są wstawiane do dokumentu VCmaster.

Dwukrotne kliknięcie kwadratu z dwiema poziomymi strzałkami biegnącymi w przeciwnych kierunkach umożliwia otwarcie odpowiedniego pliku modelu w programie RFEM lub RSTAB.

Autor

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Product Engineering & Customer Support

Pan Niemeier jest odpowiedzialny za opracowanie programów RFEM, RSTAB oraz modułów dodatkowych do konstrukcji membranowych. Ponadto odpowiada za zapewnienie jakości i wsparcie klienta.

Słowa kluczowe

VCmaster interfejs Protokół wydruku Podsumowanie T2w Opinia eksperta analiza statyczna Konsystencja: Wita Dokumentacja
