Rozhraní s VCmaster

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

V programech RFEM a RSTAB lze daný výstupní protokol exportovat nejen do formátu PDF nebo CSV, ale také přímo do programu VCmaster. VCmaster je textový procesor pro inženýry. Jeho integrální softwarový koncept umožňuje spravovat výpočty a dokumenty z různých programů v jediném dokumentu ( http://www.vcmaster.cz ).

Kromě přenosu dat do protokolu se přenáší také cesta k příslušnému souboru RFEM nebo RSTAB. Tyto další informace uživatelovi umožňují zpřístupnit příslušný soubor RFEM nebo RSTAB u exportovaného fragmentu.

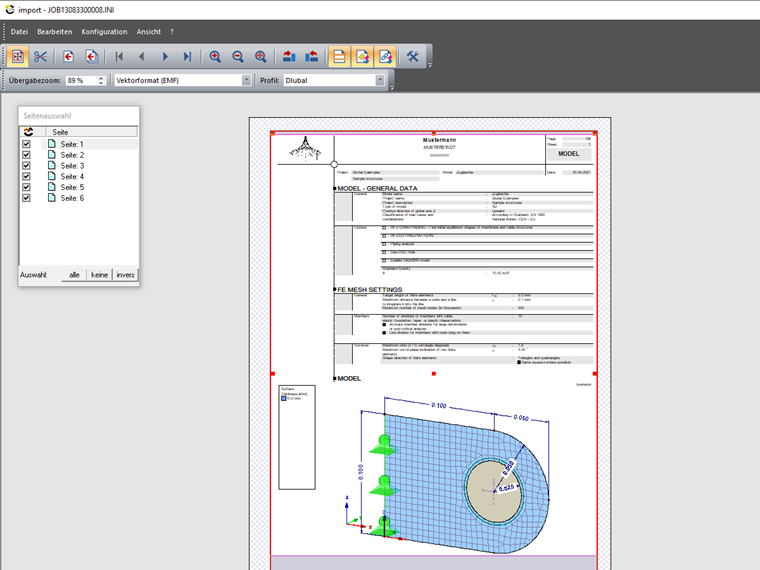

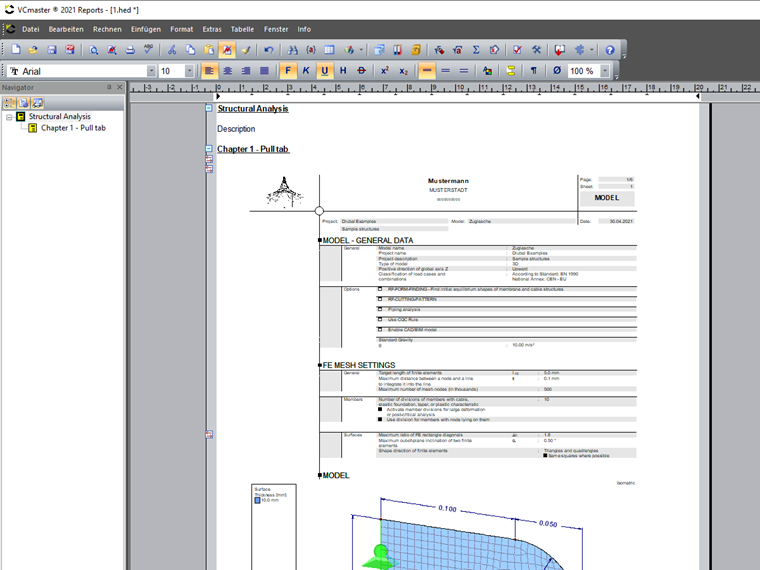

Program spustíme z tiskového protokolu tlačítkem [Exportovat do VCmasteru]. Otevře se dialog pro dialog "VCmaster t2W Interface", který umožňuje exportovat data z výstupního protokolu do dialogu VCmaster. V tomto dialogu můžeme vybrat, které stránky a část stránky se mají přenést do cílového dokumentu. Po zadání těchto údajů a spuštění přenosu se vybrané soubory načtou do dokumentu VCmaster. Dvojitým kliknutím na symbol čtverce se dvěma protilehlou šipkou v levém okraji stránky se otevře příslušný soubor RFEM nebo RSTAB.

Klíčová slova

VCmaster Rozhraní Výstupní protokol
