Поскольку сечение разрезает одну или несколько поверхностей, в результате резки всегда образуются две части. Одна часть называется «исходной частью», в которой действует результирующая, а другая часть называется «отделенной частью». Теперь необходимо уточнить, какая часть является «оригинальной», а какая «отделенной». Для этого можно вообразить «систему координат сечения» (SCS) в разрезе или высвобождении, которая аналогична общей системе координат. Обратите внимание, что общая ось Z SCS всегда направлена вверх, даже если общая ось Z конструкции направлена вниз. Тогда применяется следующее: «Исходная часть» - это та, которая лежит в отрицательном направлении соответствующей оси SCS. Проверьте все три оси одну за другой, начиная с X ', затем Y' и, наконец, Z '. Если сечение параллельно общей оси X, тогда X 'не допускает определения, и вам нужно проверить Y', и так далее.

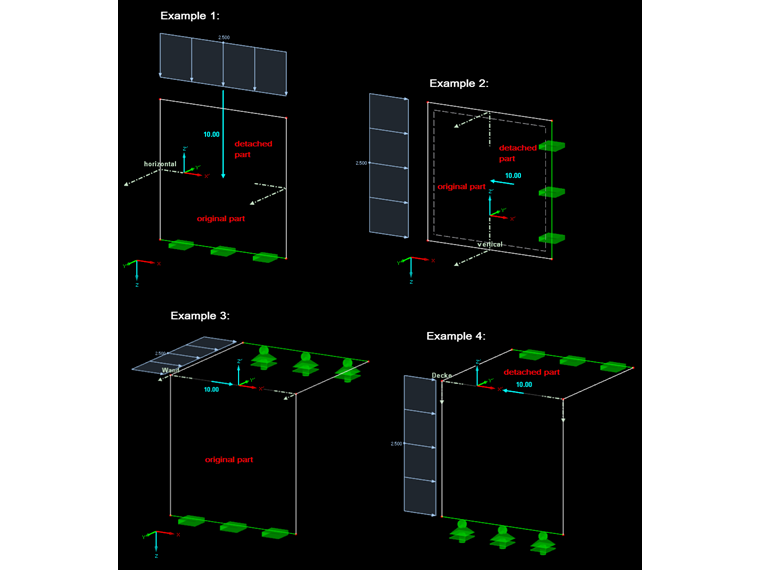

Пример 1: Horizontaler Schnitt durch die Wand
X 'не позволяет определить, поскольку сечение параллельно оси X.
Y 'не позволяет определить, поскольку поверхность находится в плоскости XZ.
Z 'здесь является определяющим; нижняя часть лежит в отрицательном направлении Z '.
Верхняя часть = отдельная часть.
Нижняя часть = исходная часть.
Сила всегда действует на исходную часть.

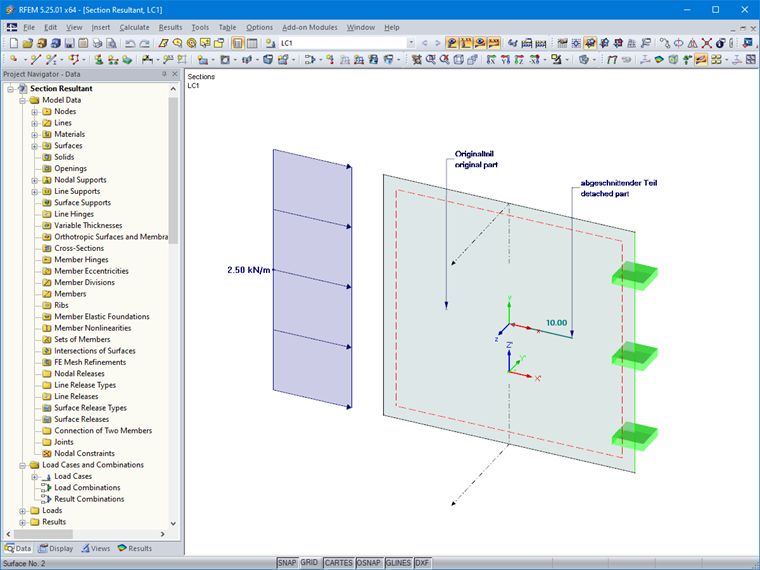

Пример 2: Vertikaler Schnitt durch die Wand
X 'является здесь определяющим; левая часть лежит в отрицательном направлении X '.
Правая часть = отдельная часть.
Левая часть = исходная часть.
Сила всегда действует на исходную часть.
Нет необходимости проверять Y 'и Z'.

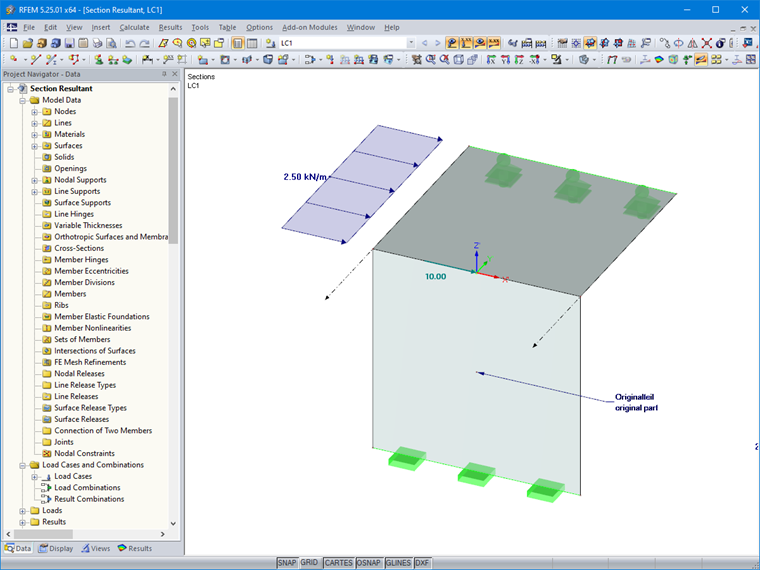

Пример 3 Horizontaler Schnitt durch die Wand
X 'не позволяет определить, поскольку сечение параллельно оси X.
Y 'не позволяет определить, поскольку поверхность находится в плоскости XZ.
Z 'здесь является определяющим; нижняя часть лежит в отрицательном направлении Z '.
Верхняя часть = отдельная часть.
Нижняя часть = исходная часть.
Отделенная часть здесь является лишь условной, потому что разрез проходит по граничной линии поверхности.
Сила всегда действует на исходную часть.

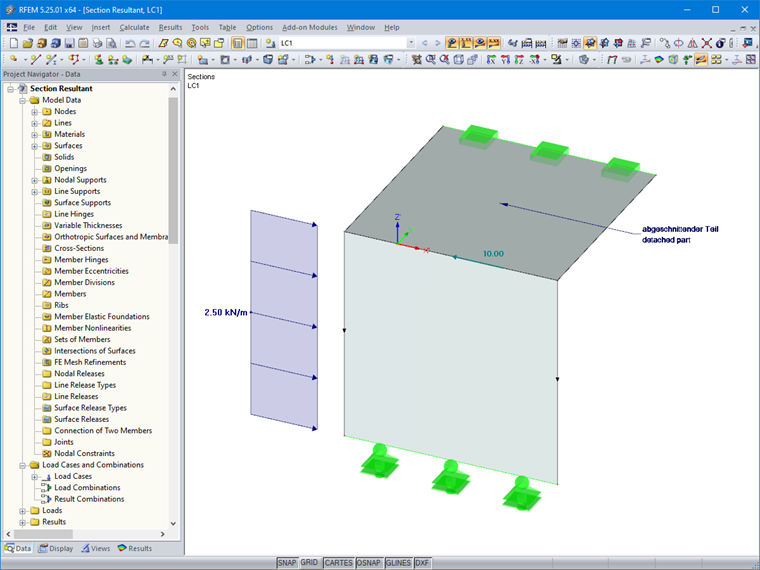

Пример 4 Vertikaler Schnitt durch die Decke
X 'не позволяет определить, поскольку сечение параллельно оси X.
Y 'здесь управляет; левая часть лежит в отрицательном направлении оси Y '.
Правая часть = отдельная часть.
Левая часть = исходная часть.
Исходная часть здесь является лишь условной, потому что разрез проходит по граничной линии поверхности. Таким образом, результирующий движется против оси X или действует на другой «грани среза».
Сила всегда действует на исходную часть.
Проверять Z 'не обязательно.
