Direção e referência das resultantes de um corte e de uma libertação

No RFEM é possível visualizar a resultante de um corte ou de uma libertação. Este artigo tem como objetivo explicar qual é a parte da área do corte que é afetada. Am einfachsten wäre es, die Resultierende auf ein Schnittufer der Fläche zu beziehen. Da jedoch ein Schnitt auch durch mehrere Flächen mit unterschiedlichen lokalen Koordinatensystemen verlaufen kann, ist die Aussage mittels Schnittufer nicht möglich.

Como uma ou mais superfícies são cortadas pela secção, resultarão sempre do corte duas partes. Uma parte é designada de "parte original" para a qual a resultante entra em vigor e a outra parte é designada de "parte destacada". Agora, é necessário esclarecer o que é "original" e qual é a "parte destacada". Para isso, é possível imaginar um "Sistema de coordenadas de secção" (SCS) na secção ou libertação, que é alinhado de forma análoga ao sistema de coordenadas global. Tenha em atenção que o eixo Z global do SCS está sempre orientado para cima, mesmo que o eixo Z global da estrutura esteja orientado para baixo. Em seguida, aplica -se o seguinte: A "parte original" é aquela que se encontra na direção negativa do respetivo eixo SCS. Verifique todos os três eixos um a um, começando com X ', depois Y' e finalmente Z '. Se a secção for paralela ao eixo global X, então X 'não permite determinação e é necessário verificar Y', e assim por diante.

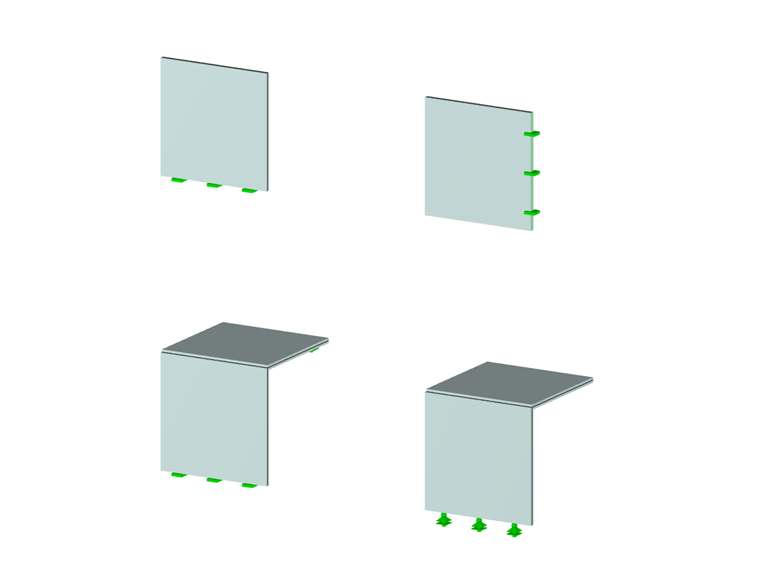

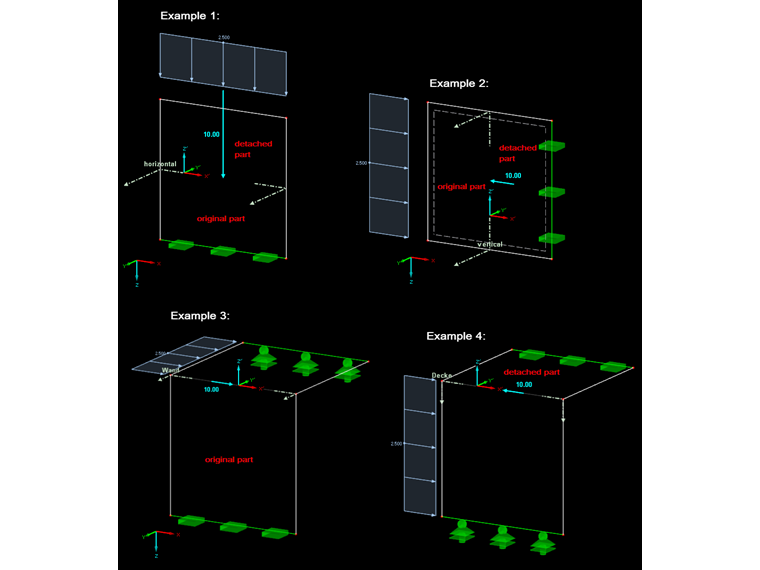

Exemplo 1: Horizontaler Schnitt durch die Wand

X 'não permite qualquer determinação porque a secção é paralela ao eixo X.
Y 'não permite qualquer determinação porque a superfície está no plano XZ.
Z 'está governando aqui; a parte inferior encontra -se na direção Z negativa.

Parte superior = parte destacada.
Parte inferior = parte original.
A força atua sempre na parte original.

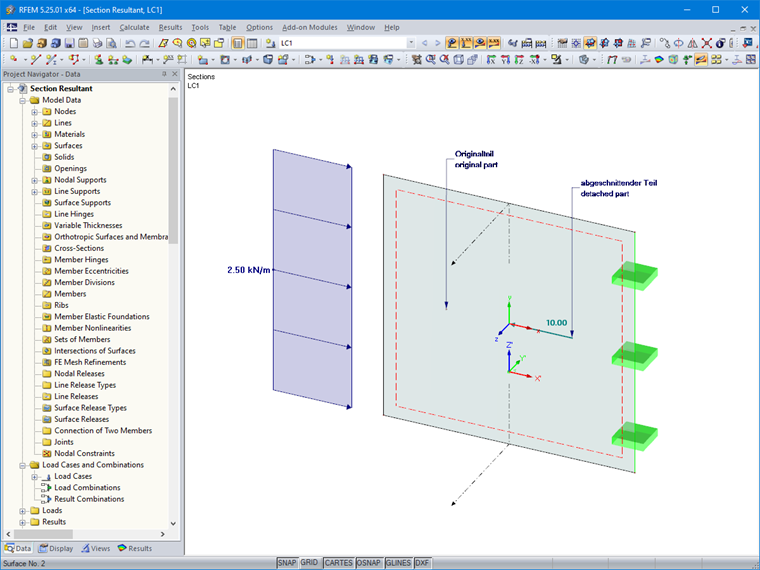

Exemplo 2: Vertikaler Schnitt durch die Wand

X 'está governando aqui; a parte esquerda encontra -se na direção X negativa.

Parte direita = parte destacada.
Parte esquerda = parte original.
A força atua sempre na parte original.
Não é necessário verificar Y 'e Z'.

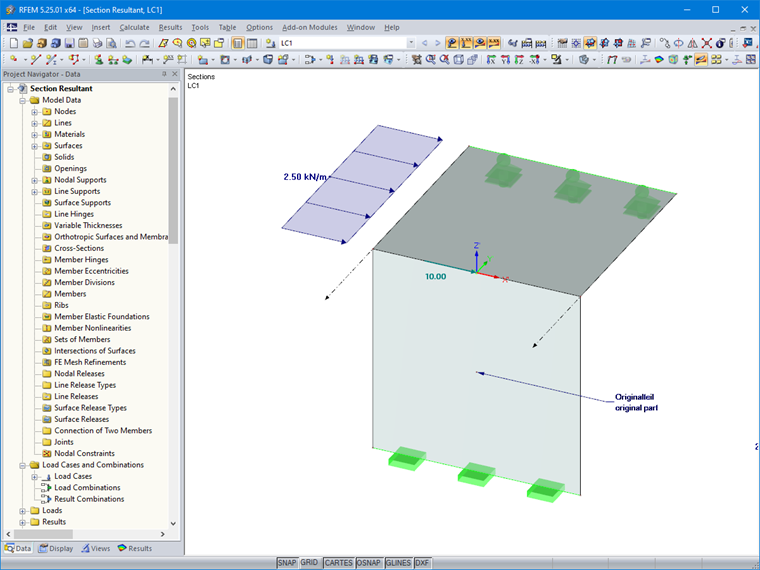

Exemplo 3 Horizontaler Schnitt durch die Wand

X 'não permite qualquer determinação, uma vez que a secção é paralela ao eixo X.
Y 'não permite qualquer determinação, uma vez que a superfície está no plano XZ.
Z 'está governando aqui; a parte inferior encontra -se na direção Z negativa.

Parte superior = parte destacada.
Parte inferior = parte original.
A parte destacada aqui é apenas fictícia porque a secção corre numa linha de fronteira da superfície.
A força atua sempre na parte original.

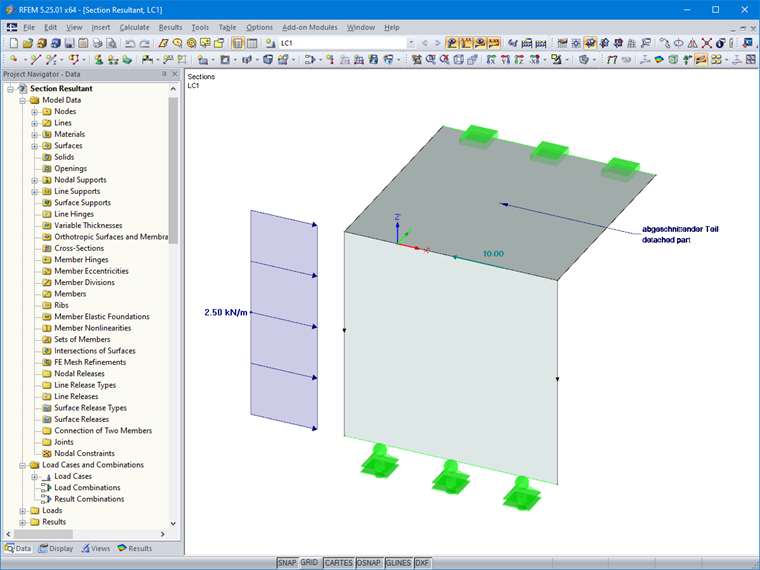

Exemplo 4: Vertikaler Schnitt durch die Decke

X 'não permite qualquer determinação, uma vez que a secção é paralela ao eixo X.
Y 'está governando aqui; a parte esquerda encontra -se na direção Y negativa '.

Parte direita = parte destacada.
Parte esquerda = parte original.
A parte original é apenas fictícia aqui porque a secção corre numa linha de fronteira da superfície. Portanto, a resultante é executada contra o eixo X 'ou tem efeito na outra "face de corte".
A força atua sempre na parte original.
Não é necessário verificar Z '.


Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
