部门结构的方向和效果

提示和技巧

如已经提到的,可以显示部分的结果。这篇文章解释了涉及横截面区域的哪一部分。最简单的方法是将结果应用于区域的边缘。然而,由于区段可以继续通过具有不同局部坐标系的若干区域,因此不可能通过区段边缘进行确定。

该部分“穿过”一个或多个表面,从而创建两个部分。一部分被称为“原始部分”,结果生效,另一部分被称为“分离”部分。现在你需要确定哪个部分是'原始',哪个是'分离'部分。

为此,您可以在截面中设置“截面坐标系”(SCS),该截面的方向与全局坐标系类似。值得注意的是,即使全局Z轴朝下,SCS的全局Z轴也始终朝上。分离部分是距离相应SCS轴更远的部分。

逐个检查所有三个轴:首先是X',然后是Y',最后是Z'。如果该部分与全局X轴平行,则X'不允许确定,您需要检查Y',依此类推。

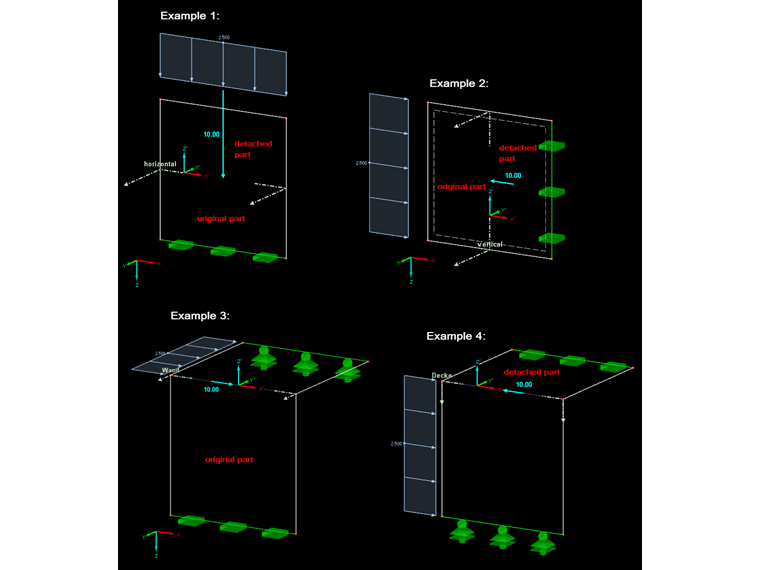

例1

X'不允许任何确定,因为该截面与X轴平行。
由于表面位于XZ平面内,Y'不允许任何确定。
Z'在这里控制,上部在+ Z'中分离。

上部=分离部分
下半部分=原始部分

力总是作用于原始部分。

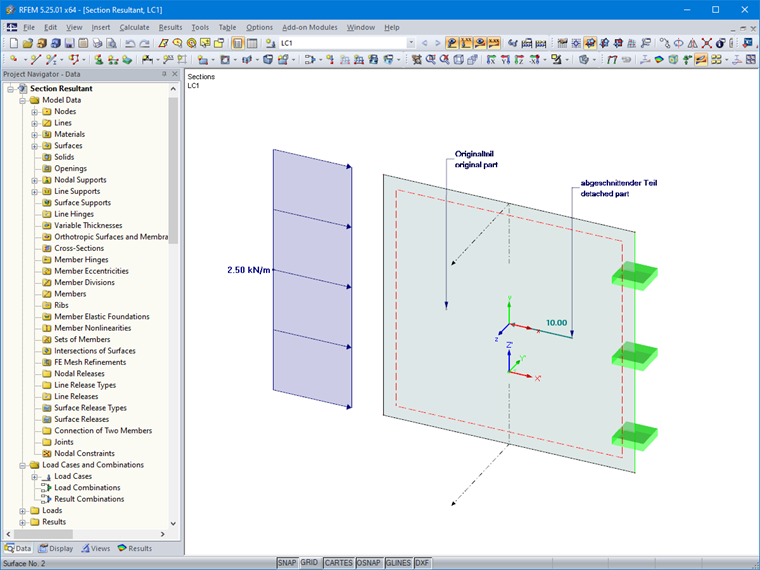

例2

X'在这里控制,右边部分在+ X'中分离。

右边部分=分离的部分。
左边部分=原始部分。

力总是作用于原始部分。
没有必要检查Y'和Z'。

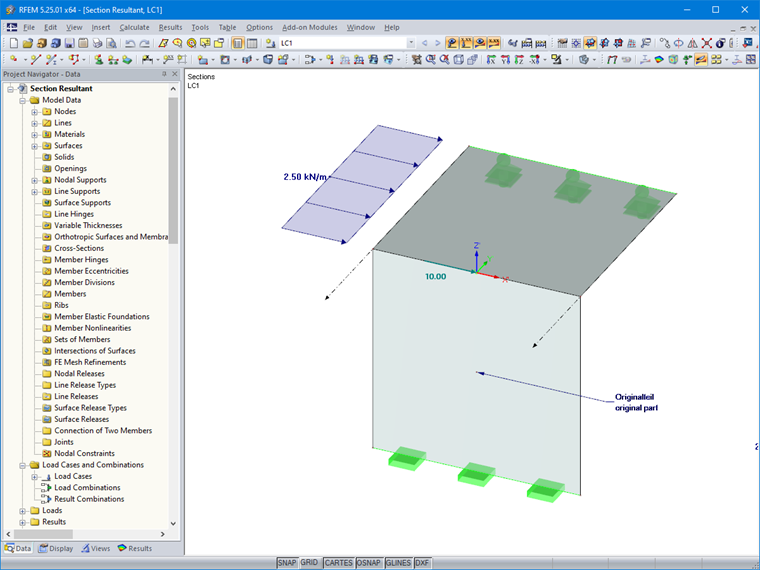

例3:穿墙的部分

X'不允许任何确定,因为该截面与X轴平行。
由于表面位于XZ平面内,Y'不允许任何确定。
Z'在这里控制,上部在+ Z'中分离。

上部=分离部分
下半部分=原始部分

分离部分仅在此处是虚拟的,因为该部分位于该区域的边界线处。
力总是作用于原始部分。

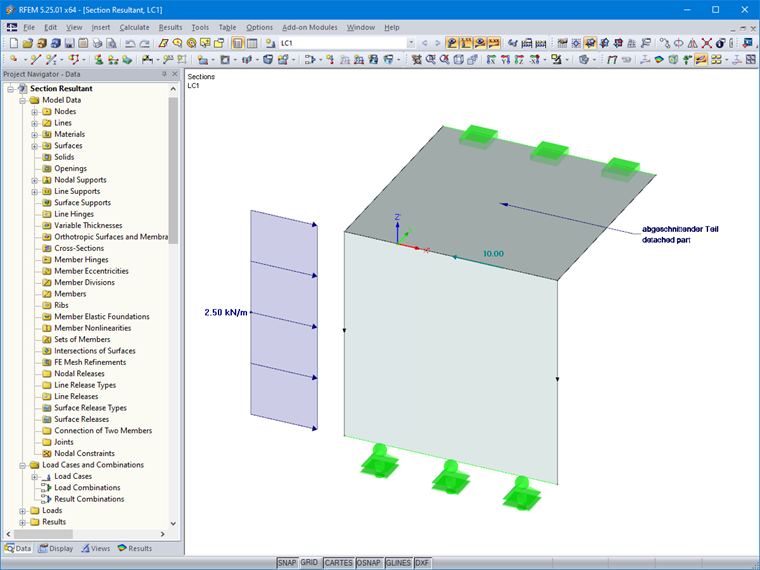

例4:通过天花板的部分

X'不允许任何确定,因为该截面与X轴平行。
Y'在这里管理,右边部分在+ Y'中分离。

右边部分=分离的部分
左边部分=原始部分

原始部分仅在此处为虚拟部分,因为该部分位于该区域的边界线处。因此,结果指向X'轴或它作用于另一个“截面边缘”。

力总是作用于原始部分。
没有必要检查Z'。
