Protože řez „protíná“ jednu nebo více ploch, vytvoří se vždy dvě části. Jednu, na niž působí výslednice, nazývejme "původní část" a druhou nazývejme "odříznutá část". Nyní je ještě třeba vyjasnit, která je "původní část" a která "odříznutá část". K tomu je třeba si v řezu nebo v uvolnění představit „souřadný systém řezu“ (SSŘ), který je orientován analogicky s globálním souřadným systémem. Vezměte prosím na vědomí, že osa Z v SSŘ je vždy orientována nahoru, a to i v případě, že globální osa Z modelu směřuje dolů. Poté platí následující: „Původní část“ je ta, která leží v záporném směru příslušné osy SSŘ. Zkontrolujte postupně všechny tři osy, nejdříve zkontrolujte X', poté Y' a nakonec Z'. Pokud je řez rovnoběžný s globální osou modelu X, pak X' neposkytne žádnou informaci a musí být zkontrolováno Y' atd.

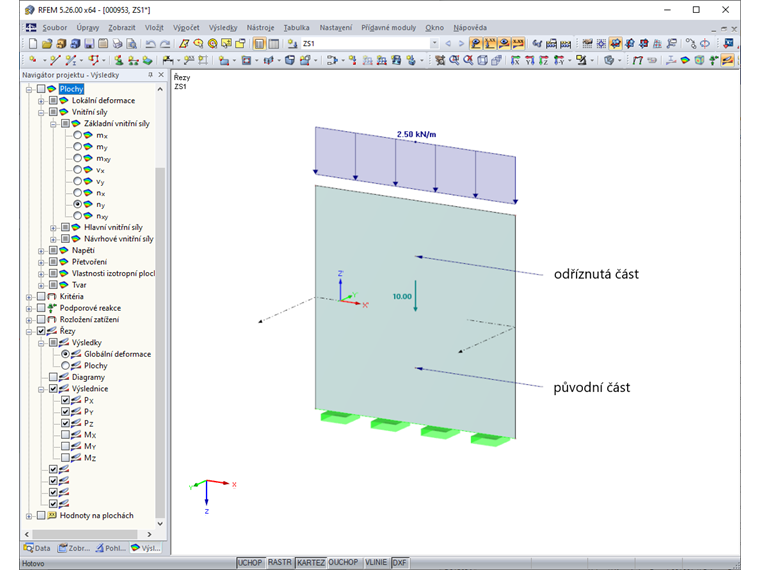

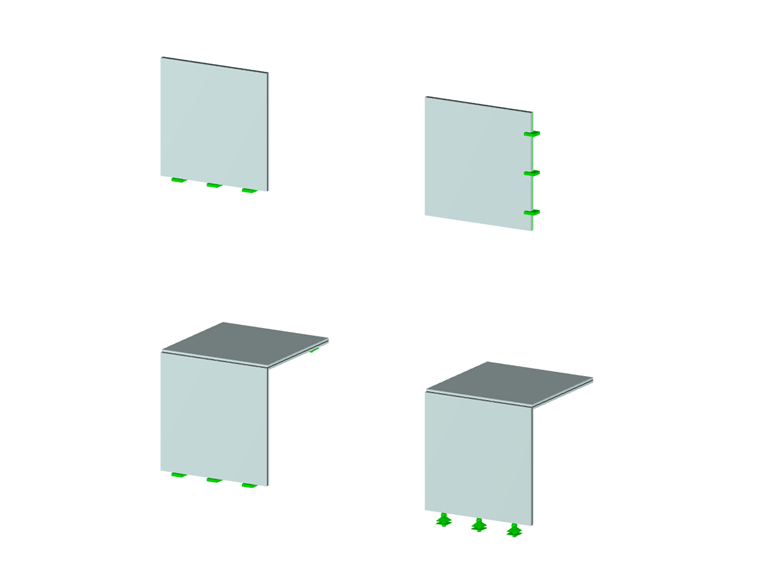

Příklad 1: Vodorovný řez stěnou
X' neposkytuje informaci, protože řez je rovnoběžný s osou X.
Y' neposkytuje informaci, protože plocha je v rovině XZ.
Rozhodující je zde Z', dolní část leží v záporném směru Z'.
Horní část = odříznutá část.
Spodní část = původní část.
Síla působí vždy na původní část.

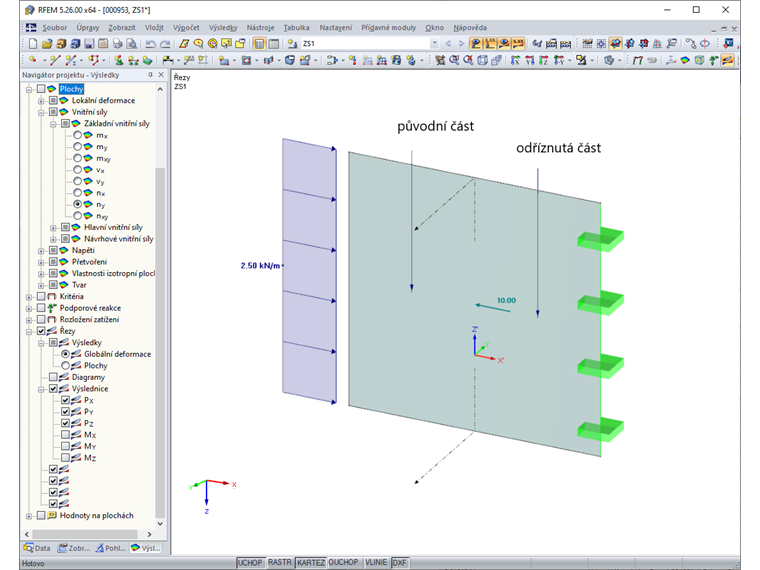

Příklad 2: Svislý řez stěnou
Zde je rozhodující X', levá část leží v záporném směru X'.
Pravá část = odříznutá část.
Levá část = původní část.
Síla působí vždy na původní část.
Y' a Z' již není třeba dále kontrolovat.

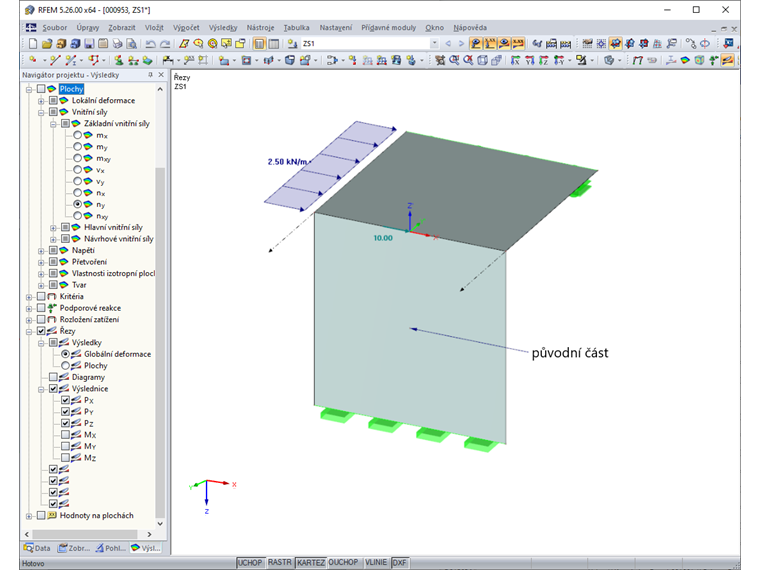

Příklad 3: Vodorovný řez stěnou
X' neposkytuje informaci, protože řez je rovnoběžný s osou X.
Y' neposkytuje informaci, protože plocha je v rovině XZ.
Rozhodující je zde Z', dolní část leží v záporném směru Z'.
Horní část = odříznutá část.
Spodní část = původní část.
Odříznutá část zde existuje pouze fiktivně, protože řez probíhá hraniční linií plochy.
Síla působí vždy na původní část.

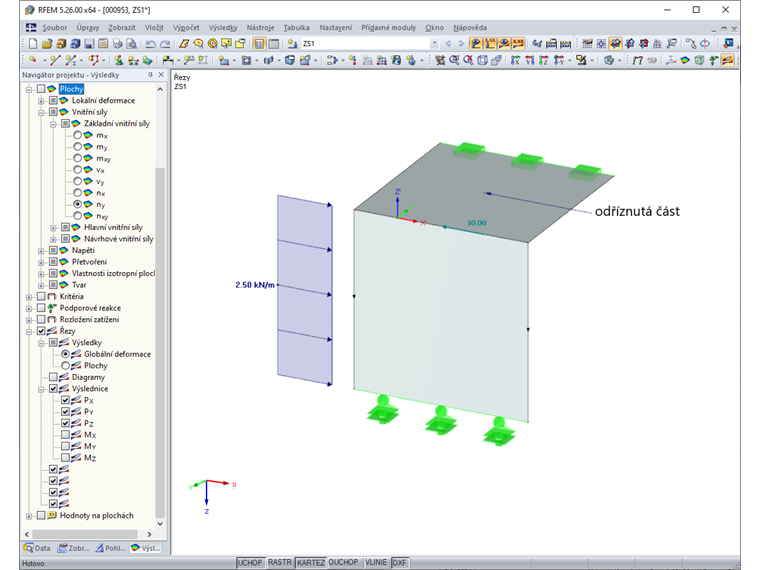

Příklad 4: Svislý řez stropem
X' neposkytuje informaci, protože řez je rovnoběžný s osou X.
Zde je rozhodující Y', levá část leží v záporném směru Y'.
Pravá část = odříznutá část.
Levá část = původní část.
Původní část zde existuje pouze fiktivně, protože řez probíhá hraniční linií plochy. Proto výslednice směřuje proti ose X' neboli působí na druhou "stranu řezu".
Síla působí vždy na původní část.
Z' již není třeba dále kontrolovat.
