Ponieważ sekcja przecina jedną lub więcej powierzchni, z cięcia zawsze wynikają dwie części. Jedna część jest określana jako „część pierwotna”, w przypadku której działa wypadkowa, a druga część jest określana jako „część odłączona”. Teraz należy wyjaśnić, która część jest „oryginalna”, a która „odłączona”. W tym celu można wyobrazić sobie "Układ współrzędnych przekroju" (SCS) w przekroju lub zwolnieniu, który jest zorientowany analogicznie do globalnego układu współrzędnych. Należy pamiętać, że globalna oś Z systemu SCS jest zawsze zorientowana w górę, nawet jeśli globalna oś Z konstrukcji jest skierowana w dół. W takim przypadku obowiązują następujące zasady: „Oryginalna część” to ta, która leży w kierunku ujemnym odpowiedniej osi SCS. Sprawdź kolejno wszystkie trzy osie, zaczynając od X ', następnie Y' i na końcu Z '. Jeżeli przekrój jest równoległy do globalnej osi X, wówczas X 'nie pozwala na określenie i należy sprawdzić Y' itd.

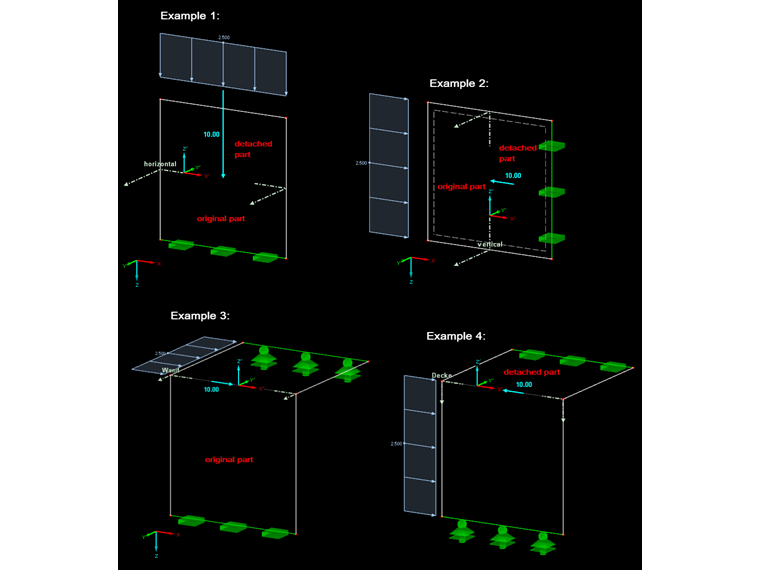

Przykład 1: Horizontaler Schnitt durch die Wand
X 'nie pozwala na żadne określenie, ponieważ przekrój jest równoległy do osi X.
Y 'nie pozwala na żadne określenie, ponieważ powierzchnia znajduje się w płaszczyźnie XZ.
Z 'tu rządzi; dolna część leży w ujemnym kierunku Z '.
Część górna = część oddzielona.
Dolna część = część oryginalna.
Siła działa zawsze na oryginalną część.

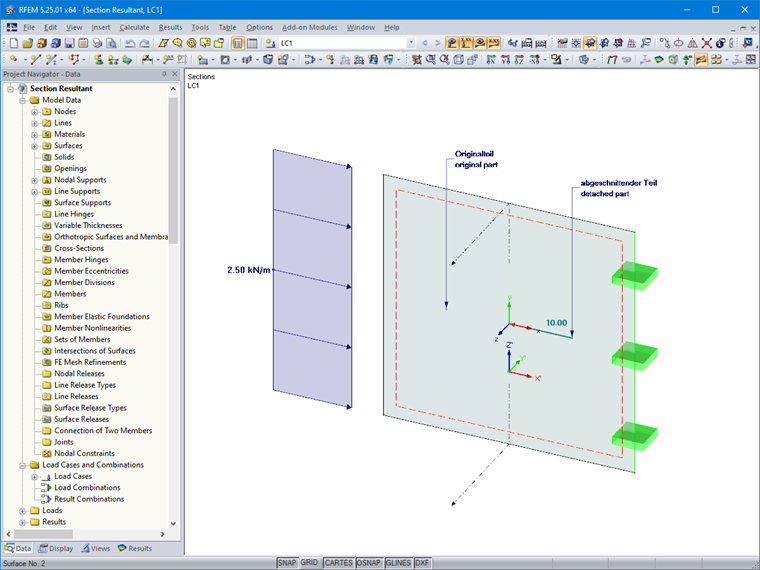

Przykład 2: Vertikaler Schnitt durch die Wand
X 'tu rządzi; lewa część leży w ujemnym kierunku X '.
Prawa część = odłączona część.
Część lewa = część oryginalna.
Siła działa zawsze na oryginalną część.
Nie ma potrzeby sprawdzania osi Y 'i Z'.

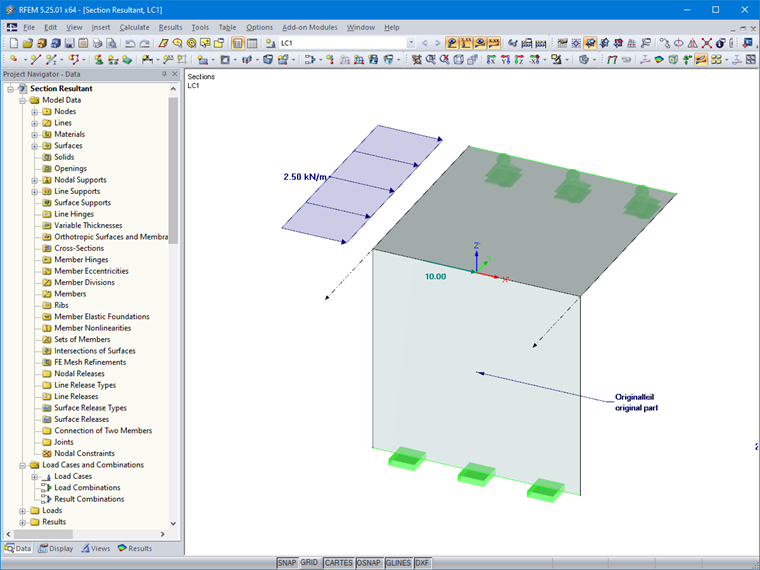

Przykład 3 Horizontaler Schnitt durch die Wand
X 'nie pozwala na jakiekolwiek określenie, ponieważ przekrój jest równoległy do osi X.
Y 'nie pozwala na żadne określenie, ponieważ powierzchnia znajduje się w płaszczyźnie XZ.
Z 'tu rządzi; dolna część leży w ujemnym kierunku Z '.
Część górna = część oddzielona.
Dolna część = część oryginalna.
Odłączona część jest tutaj tylko hipotetyczna, ponieważ przekrój przebiega na linii granicznej powierzchni.
Siła działa zawsze na oryginalną część.

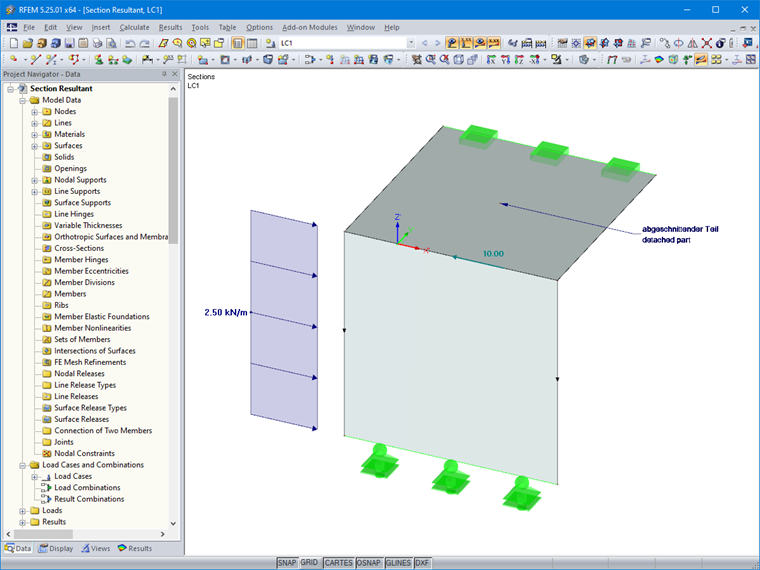

Przykład 4 Vertikaler Schnitt durch die Decke
X 'nie pozwala na jakiekolwiek określenie, ponieważ przekrój jest równoległy do osi X.
Y 'tu rządzi; lewa część leży w ujemnym kierunku Y '.
Prawa część = odłączona część.
Część lewa = część oryginalna.
Oryginalna część jest tutaj tylko umowna, ponieważ przekrój przebiega wzdłuż linii granicznej powierzchni. Dlatego wypadkowa przebiega w kierunku przeciwnym do osi X 'lub wywiera wpływ na drugą „powierzchnię cięcia”.
Siła działa zawsze na oryginalną część.
Nie ma potrzeby sprawdzania Z '.
