Como una o más superficies son cortadas por la sección, siempre resultan dos partes del corte. Una parte se conoce como la "parte original" para la que surte efecto la resultante, y la otra parte se conoce como la "parte separada". Ahora, hay que aclarar cuál es el "original" y cuál es la "parte desprendida". Para esto, puede imaginar un "Sistema de coordenadas de la sección" (SCS) en la sección o liberación, que se alinea de forma análoga al sistema de coordenadas global. Tenga en cuenta que el eje Z global del SCS siempre está orientado hacia arriba, incluso si el eje Z global de la estructura está orientado hacia abajo. Entonces, se aplica lo siguiente: La "parte original" es la que se encuentra en la dirección negativa del eje SCS respectivo. Compruebe los tres ejes uno por uno, comenzando con X ', luego Y' y finalmente Z '. Si la sección es paralela al eje X global, entonces X 'no permite ninguna determinación y necesita comprobar Y', y así sucesivamente.

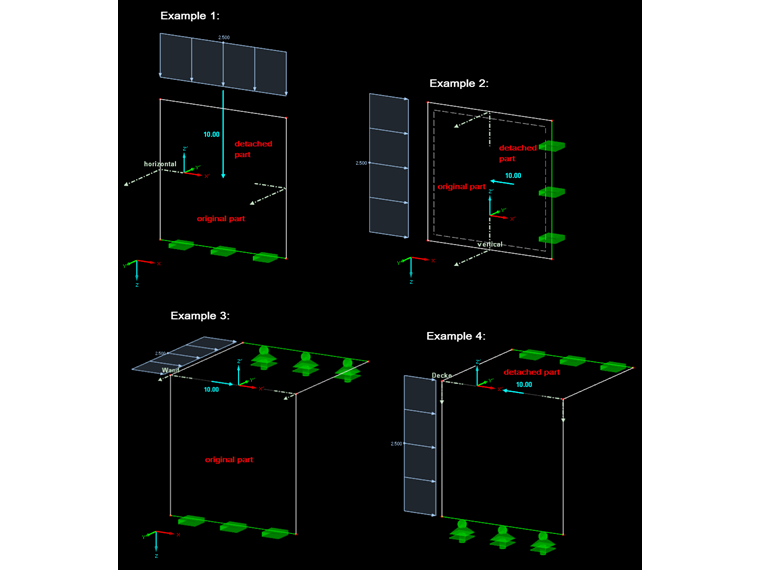

Ejemplo 1: Horizontaler Schnitt durch die Wand
X 'no permite ninguna determinación ya que la sección es paralela al eje X.
Y 'no permite ninguna determinación ya que la superficie está en el plano XZ.
Z 'está gobernando aquí; la parte inferior se encuentra en la dirección Z 'negativa.
Parte superior = parte separada.
Parte inferior = parte original.
La fuerza siempre actúa sobre la parte original.

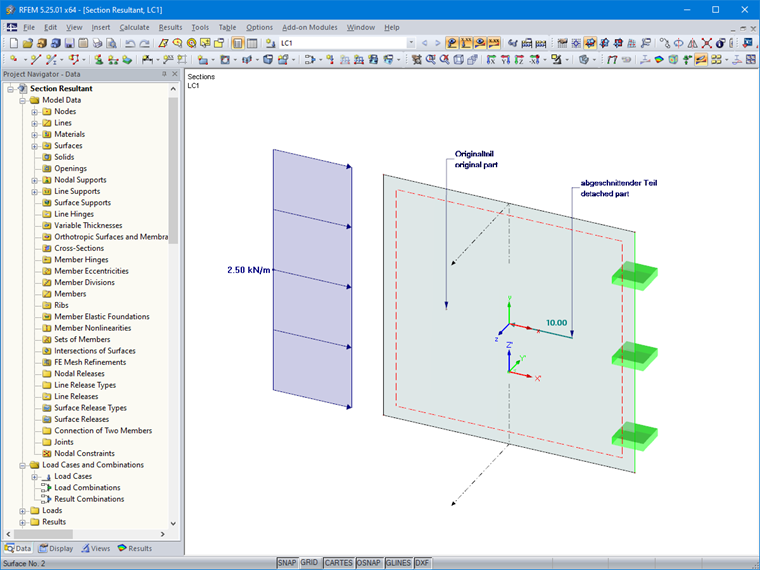

Ejemplo 2: Vertikaler Schnitt durch die Wand
X 'está gobernando aquí; la parte izquierda se encuentra en la dirección X 'negativa.
Parte derecha = parte separada.
Parte izquierda = parte original.
La fuerza siempre actúa sobre la parte original.
No es necesario comprobar Y 'y Z'.

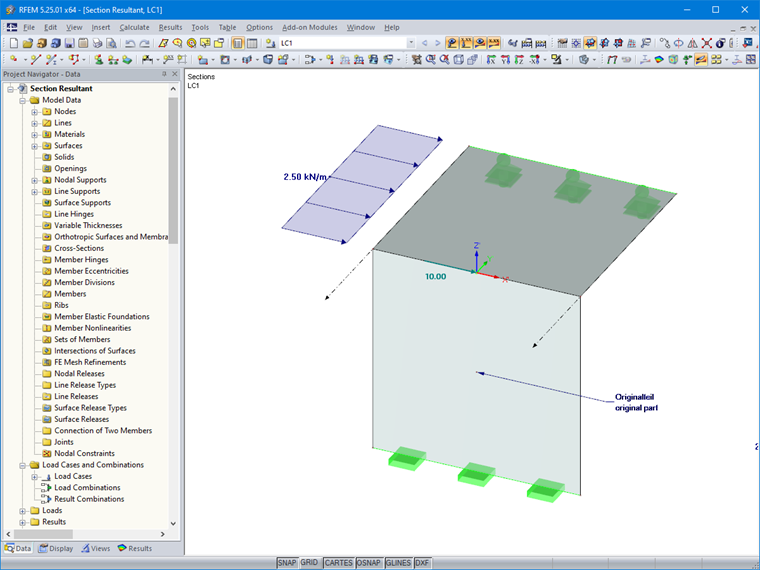

Ejemplo 3 Horizontaler Schnitt durch die Wand
X 'no permite ninguna determinación, ya que la sección es paralela al eje X.
Y 'no permite ninguna determinación, ya que la superficie está en el plano XZ.
Z 'está gobernando aquí; la parte inferior se encuentra en la dirección Z 'negativa.
Parte superior = parte separada.
Parte inferior = parte original.
La parte separada es solo teórica aquí porque la sección se extiende en una línea de contorno de la superficie.
La fuerza siempre actúa sobre la parte original.

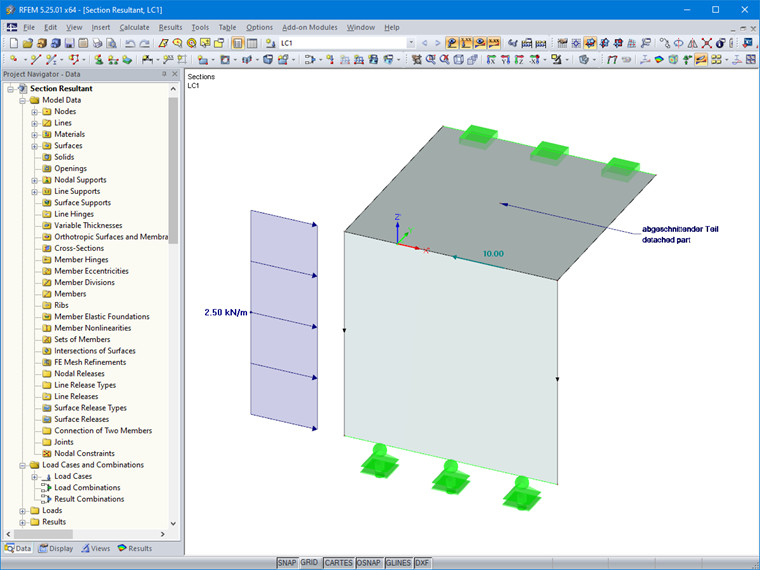

Ejemplo 4 Vertikaler Schnitt durch die Decke
X 'no permite ninguna determinación, ya que la sección es paralela al eje X.
Y 'está gobernando aquí; la parte izquierda se encuentra en la dirección Y 'negativa.
Parte derecha = parte separada.
Parte izquierda = parte original.
La parte original es solo teórica aquí porque la sección se extiende en una línea de contorno de la superficie. Por lo tanto, la resultante corre contra el eje X 'o tiene efecto en la otra "cara de corte".
La fuerza siempre actúa sobre la parte original.
No es necesario comprobar Z '.
