Условия опирания при боковом и крутильном изгибе

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

Граничные условия стержня решающим образом влияют на упругий критический момент при продольном изгибе с кручением Mcr . Для ее определения программа использует плоскую модель с четырьмя степенями свободы. Соответствующие коэффициенты kz и kw могут быть определены индивидуально для сечений, соответствующих норме. Это позволяет описать степени свободы, доступные на обоих концах стержня в зависимости от условий опирания.

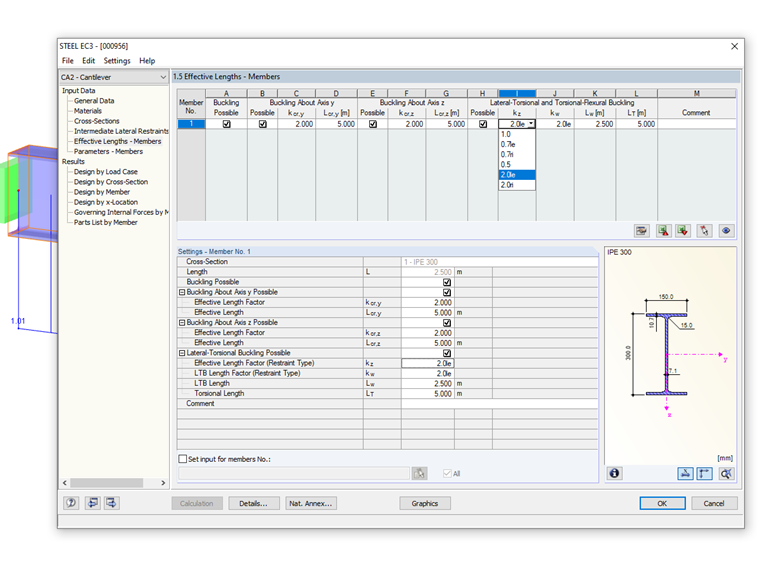

Коэффициент полезной длины kz управляет боковым смещением uy и поворотом φz на концах стержня. В списке столбцов таблицы доступны следующие функции:

  • kz = 1,0 ограничено боковым смещением uy на обоих концах стержня
  • kz = 0,7 le, ограниченный перемещением uy на обоих концах стержня; ограничение вокруг z на левом конце стержня
  • kz = 0,7 ri, удерживаемая от перемещения uy на обоих концах стержня; ограничение вокруг z на правом конце стержня
  • kz = 0,5 с удержанием от смещения uy и защемления вокруг z на обоих концах стержня
  • kz = 2,0 le, удерживаемых от перемещения uy и защемления вокруг z на левом конце стержня; правый конец стержня свободен
  • kz = 2,0 ri, удерживаемая от перемещения uy и защемления вокруг z на правом конце стержня; левый конец стержня свободен

Коэффициент длины депланации kw управляет кручением вокруг продольной оси ϕx стержня и изгибом ω. Список предлагает следующие варианты:

  • kw = 1,0 с удержанием от вращения вокруг оси x на обоих концах стержня; свободно деформироваться с обеих сторон
  • kw = 0,7le с ограничением вращения вокруг оси x на обоих концах; защемление на левом конце стержня
  • kw = 0,7ri, удерживаемая от вращения вокруг оси x на обоих концах; защемление на правом конце стержня
  • kw = 0,5 кручение и деформация на обоих концах стержня
  • kw = 2,0le, удерживаемая от вращения вокруг x и деформации ω на левом конце стержня; правый конец стержня свободен
  • kw = 2,0ri, удерживаемая от вращения вокруг x и деформации ω на правом конце стержня; левый конец стержня свободен

Аббревиатуры «li» и «ri» относятся к левому и правому концам стержня соответственно. Аббревиатура «le» всегда описывает условия опирания в начале стержня.

Пример консоли

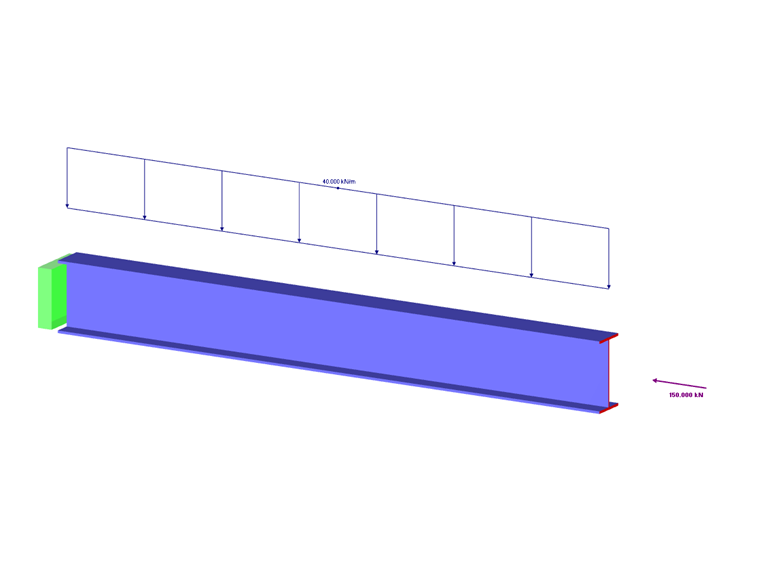

На консоль действует момент и осевая сила.

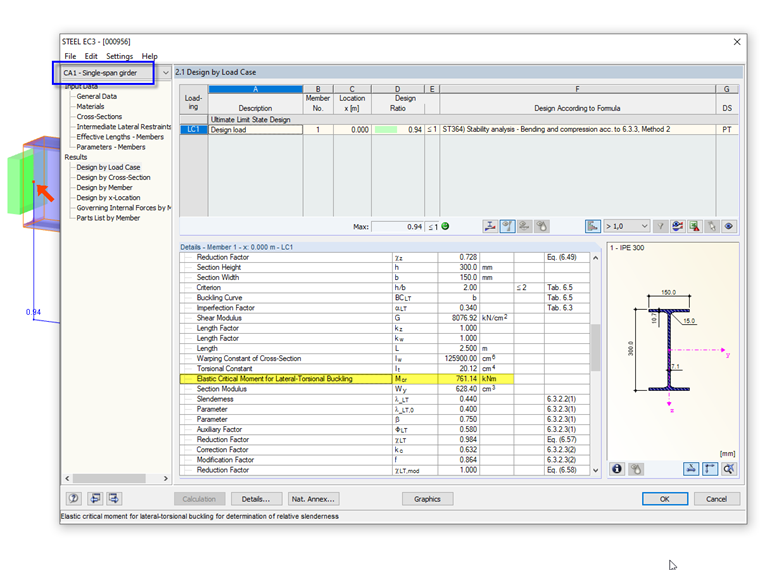

В расчетном случае 1 условия опирания определяются как для однопролетной балки с условиями вилки на концах: kz = 1,0 и kw = 1,0. Это приводит к упругому критическому моменту при продольном изгибе с кручением 761,14 кНм.

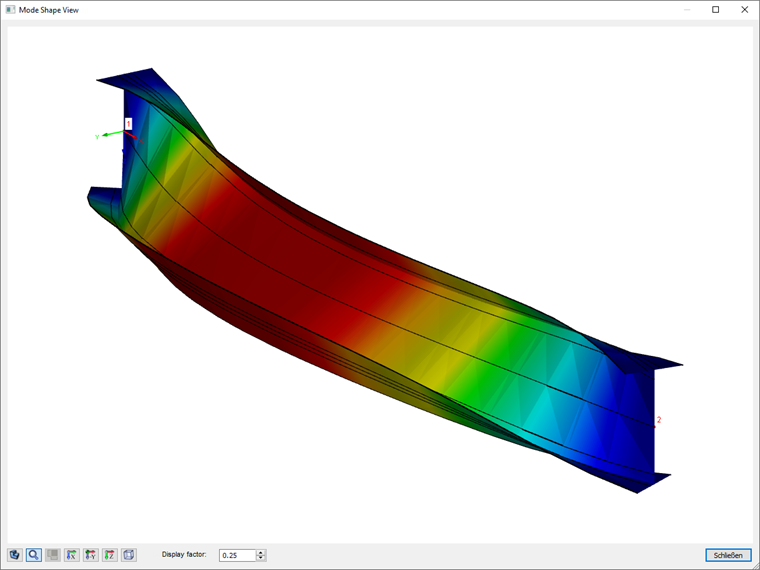

Форма колебаний показывает поведение однопролетной балки при продольном изгибе.

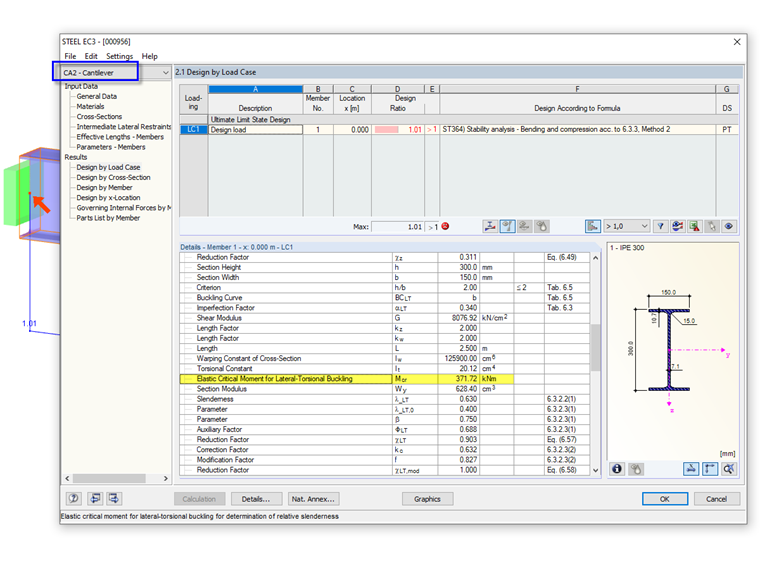

В расчетном случае 2 условия опирания консоли определены правильно: kz = 2,0le и kw = 2,0le. Программа определяет значительно меньший критический момент 371,72 кНм.

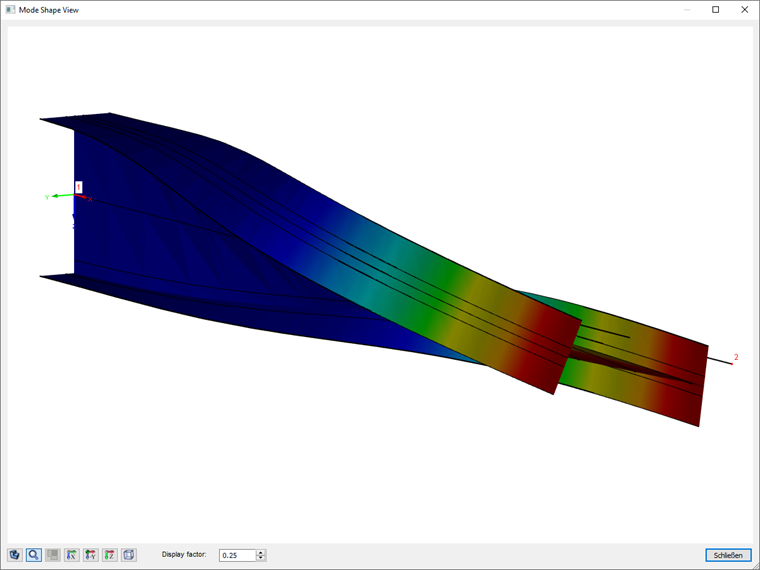

Форма колебаний соответствует форме колебаний на консоли.

Автор

Dipl.-Ing. (FH) Robert Vogl

Dipl.-Ing. (FH) Robert Vogl

Технический редактор отдела разработки продуктов и поддержки заказчиков

Г-н Фогль создает и ведет техническую документацию. Кроме того, он занимается также разработкой программы SHAPE-THIN и оказывает поддержку заказчиков.

Ключевые слова

коэффициент расчетной длины Коэффициент длины депланации граничное условие Степень свободы упругий критический момент при потери устойчивости плоской формы изгиба Депланация Критический момент
