Warunki podparcia dla zwichrzenia lateralnego

Die Stab-Randbedingungen beeinflussen das ideale Verzweigungsmoment bei Biegedrillknicken Mcr in entscheidender Weise. Für die Ermittlung wird im Programm ein ebenes Modell mit vier Freiheitsgraden verwendet. Die entsprechenden Beiwerte kz und kw können hierbei für normkonforme Querschnitte individuell definiert werden. Damit lassen sich die Freiheitsgrade beschreiben, die durch die Lagerungsbedingungen an den beiden Stabenden vorliegen.

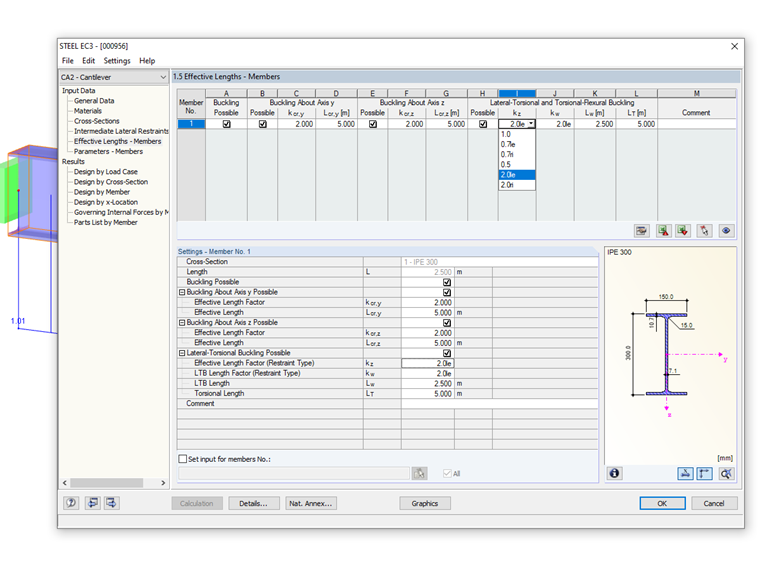

Współczynnik długości efektywnej kz kontroluje przemieszczenie boczne uy oraz obrót φz na końcach pręta. Na liście w kolumnie tabeli dostępne są następujące opcje:

  • kz = 1,0 blokada przemieszczenia bocznego uy na obu końcach pręta
  • kz = 0,7 le zablokowany przed przemieszczeniem uy na obu końcach pręta; utwierdzenie wokół z na lewym końcu pręta
  • kz = 0,7 ri zablokowany przed przemieszczeniem uy na obu końcach pręta; utwierdzenie wokół z na prawym końcu pręta
  • kz = 0,5 blokada przemieszczenia uy i utwierdzenie obu końców φz
  • kz = 2,0 le zablokowany przed przemieszczeniem uy i utwierdzeniem wokół z na lewym końcu pręta; prawy koniec pręta wolny
  • kz = 2,0 ri blokada przemieszczenia uy i utwierdzenie wokół z na prawym końcu pręta; lewy koniec pręta jest wolny

Zakrzywienie długość współczynnik kw steruje skręcanie wokół osi wzdłużnej użytkownika φxi ω wypaczenia. Na liście dostępne są następujące opcje:

  • kw = 1,0 blokada obrotu wokół x na obu końcach pręta; swobodnie odkształcać się po obu stronach
  • kw = 0,7le blokada obrotu wokół x na obu końcach; utwierdzenie deplanacyjne na lewym końcu pręta
  • kw = 0,7ri blokada obrotu wokół x na obu końcach; utwierdzenie wypaczania na prawym końcu pręta
  • kw = 0,5 blokada obrotu i deplanacji na obu końcach
  • kw = 2.0le blokada obrotu wokół x i wypaczenia ω na lewym końcu pręta; prawy koniec pręta wolny
  • kw = 2,0ri blokada obrotu wokół x i wypaczenia ω na prawym końcu pręta; lewy koniec pręta jest wolny

Skróty „li” i „ri” odnoszą się odpowiednio do lewego i prawego końca pręta. Skrót „le“ opisuje zawsze warunki podparcia na początku pręta.

Przykład wspornika

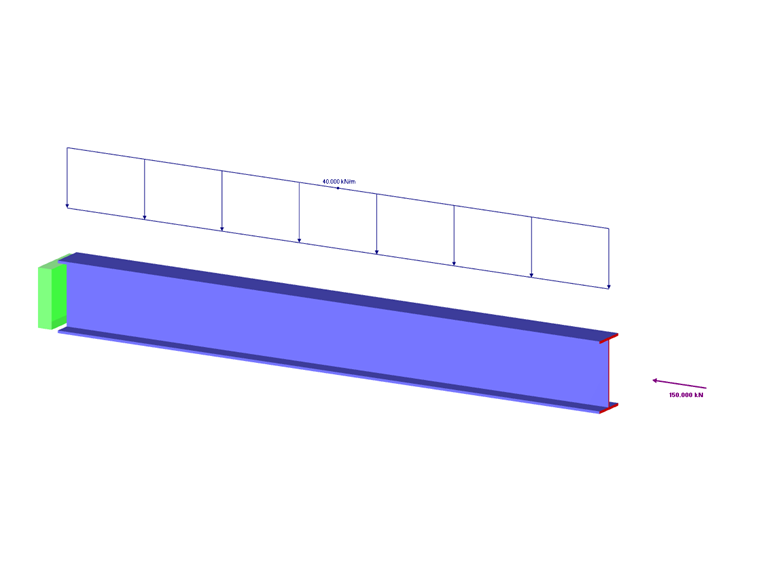

Na wspornik działa moment i siła osiowa.

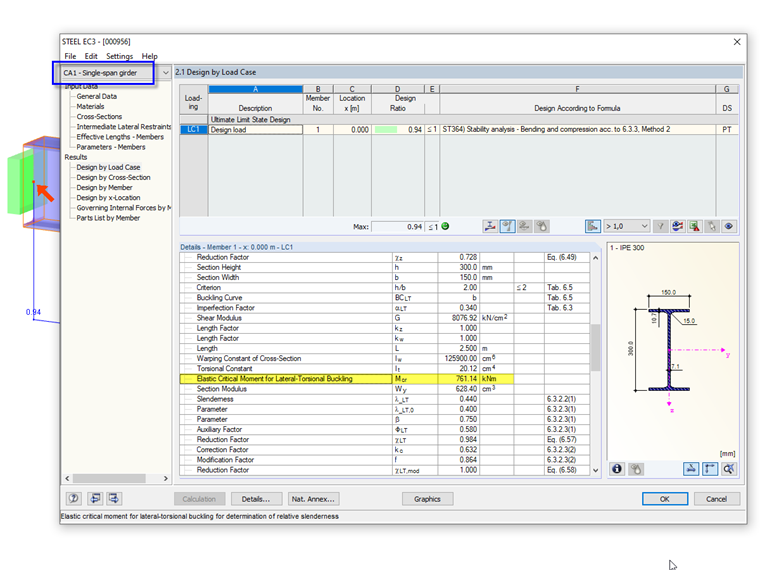

W przypadku obliczeniowym 1 warunki podparcia są zdefiniowane jak dla belki jednoprzęsłowej z końcowymi rozwidleniami: kz = 1,0 i kw = 1,0. Skutkuje to powstaniem sprężystego momentu krytycznego dla wyboczenia giętno-skrętnego o wartości 761,14 kNm.

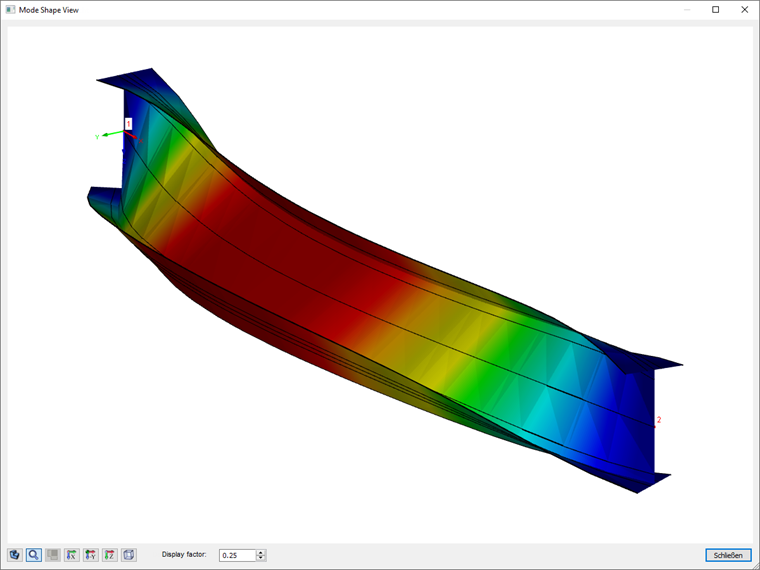

Kształt drgań własnych przedstawia zwichrzenie belki jednoprzęsłowej.

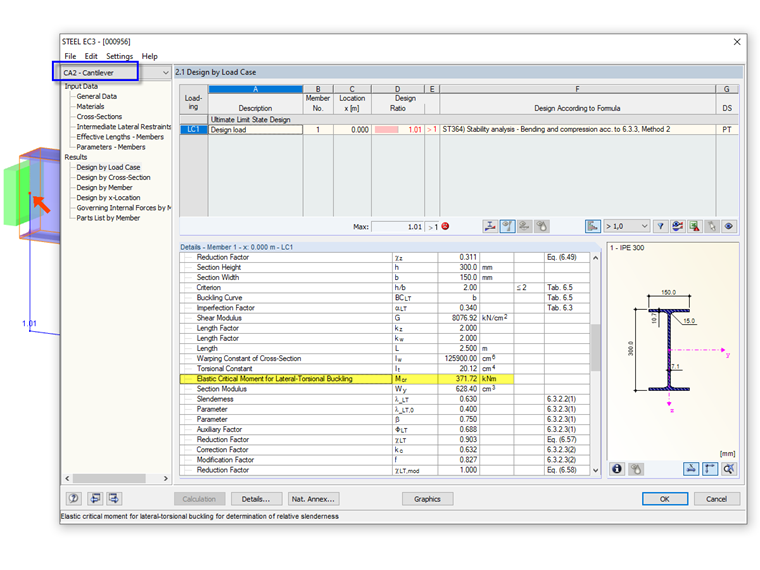

W przypadku obliczeniowym 2 warunki podparcia wspornika są zdefiniowane poprawnie: kz = 2,0le oraz kw = 2,0le. W programie określono znacznie mniejszy moment krytyczny 371,72 kNm.

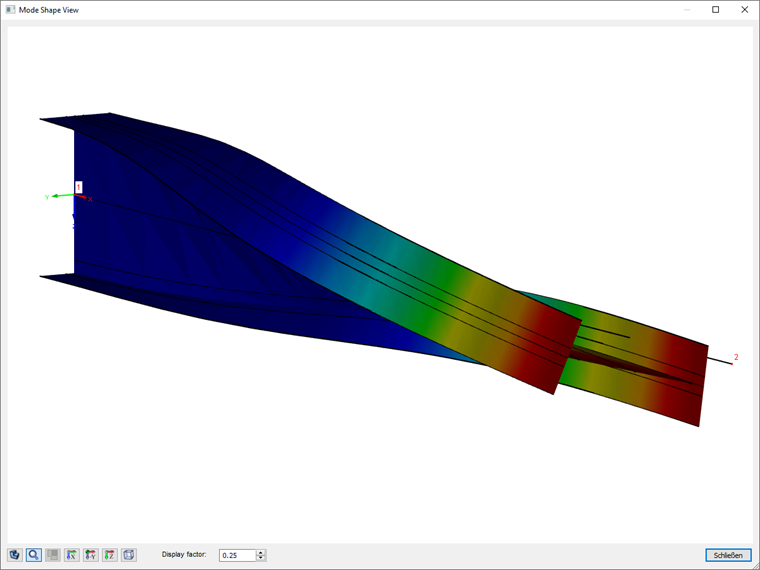

Kształt modalny odpowiada kształtowi wspornika.


Autor

Pan Vogl tworzy i przechowuje dokumentację techniczną.
