Podporové podmínky pro klopení

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Okrajové podmínky prutu mají rozhodující vliv na pružný kritický moment při klopení Mcr. Program používá pro výpočet rovinný model se čtyřmi stupni volnosti. Příslušné součinitele kz a kw lze pro normované průřezy jednotlivě stanovit. Tak lze popsat stupně volnosti, které jsou k dispozici na obou koncích prutu na základě podporových podmínek.

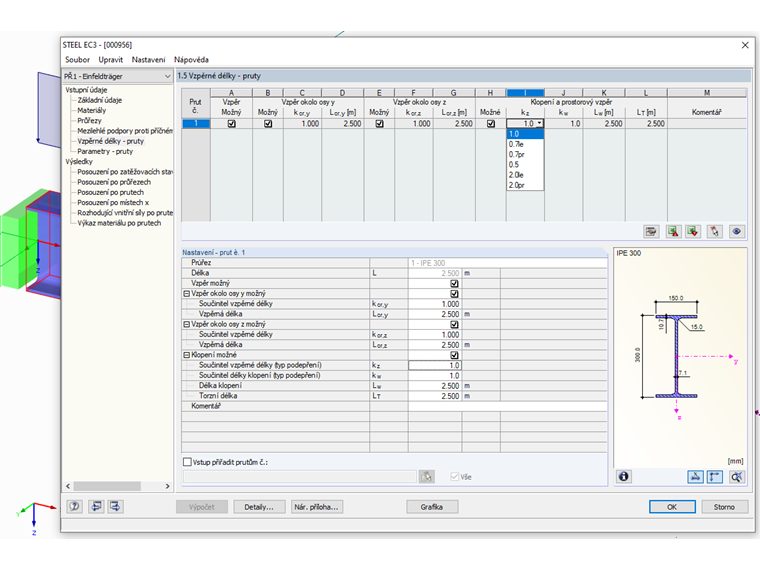

Součinitel vzpěrné délky kz udává boční posun uy a natočení φz na koncích prutu. V seznamu ve sloupci tabulky jsou k dispozici následující možnosti:

  • kz = 1,0 zamezení bočnímu posunu uy na obou koncích prutu
  • kz = 0,7le zamezení posunu uy na obou koncích prutu; vetknutí okolo z vlevo
  • kz = 0,7pr zamezení posunu uy na obou koncích prutu; vetknutí okolo z vpravo
  • kz = 0,5 zamezení posunu uy a vetknutí okolo z na obou koncích prutu
  • kz = 2,0le zamezení posunu uy + vetknutí okolo z vlevo; volný konec vpravo
  • kz = 2,0pr zamezení posunu uy + vetknutí okolo z vpravo; volný konec vlevo.

Součinitel vzpěrné délky při klopení kw udává kroucení okolo podélné osy prutu φx a deplanaci ω. Seznam nabízí následující možnosti:

  • kw = 1,0 zamezení otáčení okolo x na obou koncích prutu; bez omezení deplanace na obou stranách
  • kw = 0,7le zamezení otáčení okolo x na obou koncích; omezení deplanace vlevo
  • kw = 0,7pr zamezení otáčení okolo x na obou koncích; omezení deplanace vpravo
  • kw = 0,5 zamezení kroucení i deplanaci na obou koncích prutu
  • kw = 2,0le zamezení otáčení okolo x a deplanaci ω vlevo; volný konec vpravo
  • kw = 2,0re zamezení otáčení okolo x a deplanaci ω vpravo; volný konec vlevo

Zkratky „le“ a „pr“ označují levý a pravý konec prutu. „Le“ přitom vždy popisuje podporové podmínky na začátku prutu.

Příklad konzoly

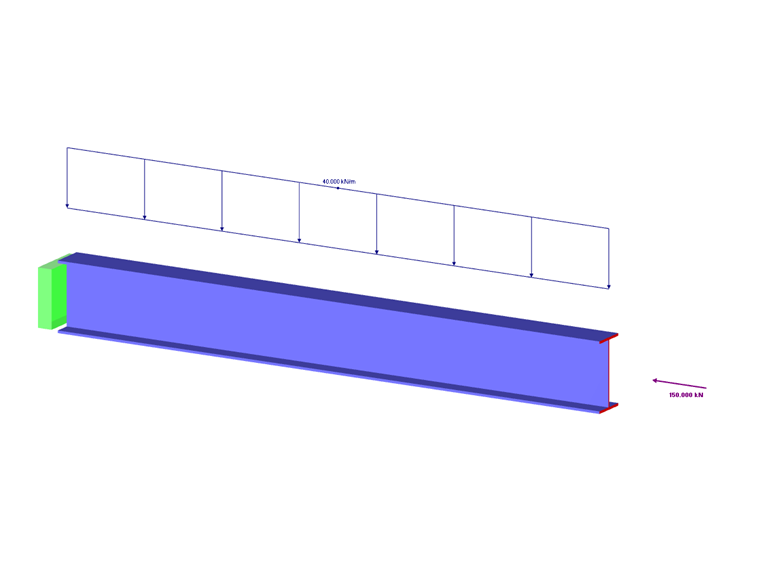

Na konzolu působí moment a normálová síla.

V návrhovém případě 1 jsou podporové podmínky definovány jako pro prostý nosník s vidlicovým uložením: kz = 1,0 a kw = 1,0. Výsledkem je pružný kritický moment 761,14 kNm.

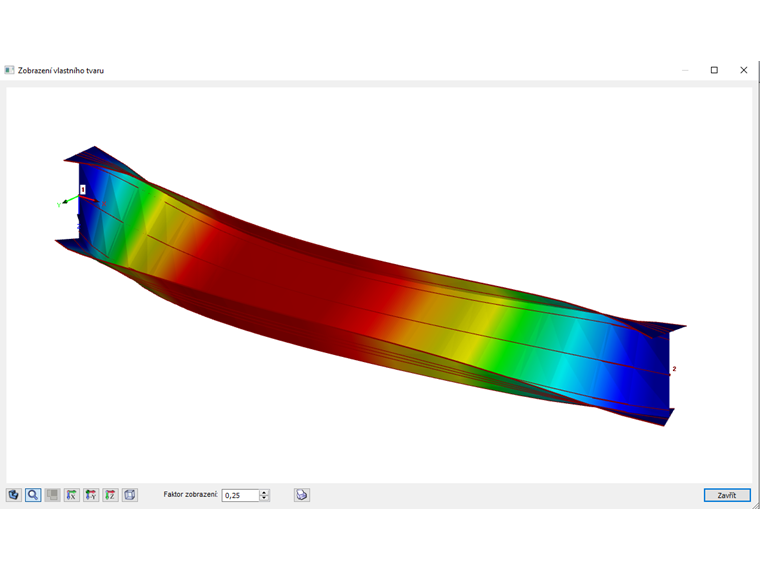

Vlastní tvar ukazuje chování při klopení prostého nosníku.

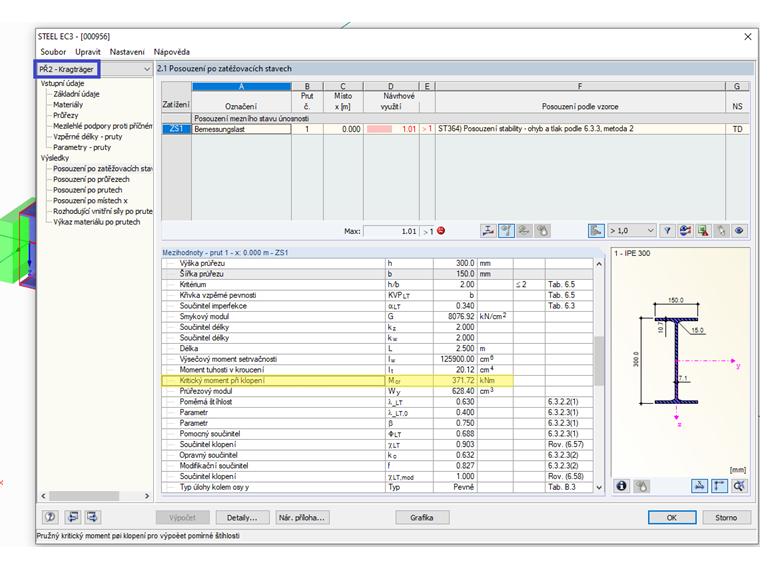

V návrhovém případě 2 jsou správně definovány podporové podmínky konzoly: kz = 2,0le a kw = 2,0le. Program stanoví výrazně menší pružný kritický moment 371,72 kNm.

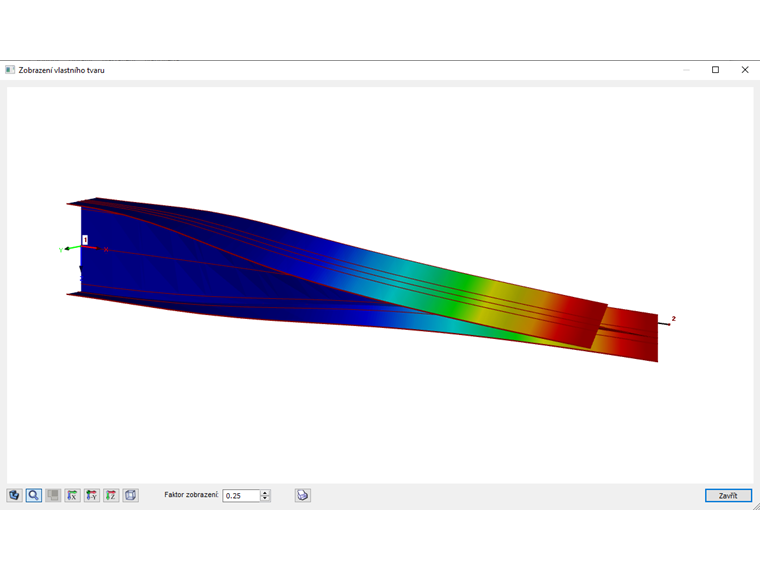

Vlastní tvar odpovídá tvaru konzoly.

Autor

Dipl.-Ing. (FH) Robert Vogl

Dipl.-Ing. (FH) Robert Vogl

Technický editor, produktové inženýrství a péče o zákazníky

Ing. Vogl zpracovává a vede technickou dokumentaci. Kromě toho se podílí na vývoji programu SHAPE-THIN a poskytuje podporu zákazníkům.

Klíčová slova

Součinitel vzpěrné délky Součinitel vzpěrné délky při klopení Okrajová podmínka Stupeň volnosti Pružný kritický moment při klopení Deplanace Pružný kritický moment
