База данных базовых шаблонов

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

В программе RFEM 5 и RSTAB 8 в RF-/FOUNDATION Pro можно сохранить размеры фундаментов для всех пяти типов фундаментов в пользовательской базе данных в качестве шаблонов, а затем использовать их в других моделях.

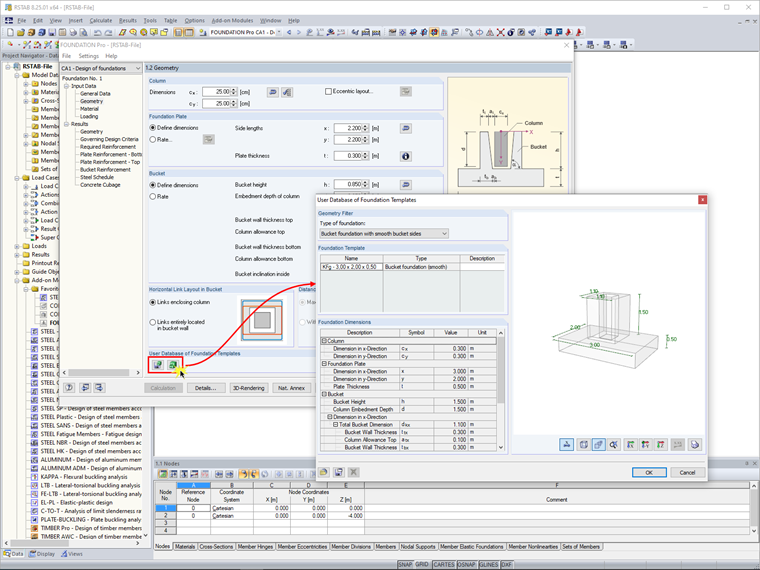

База данных шаблонов фундаментов находится в нижней части окна 1.2 Геометрия. Нажмите кнопку [Сохранить фундамент в пользовательской базе данных], чтобы сохранить размеры ранее рассчитанного фундамента в базе данных. Вы можете свободно задать описание шаблона фундамента.

Нажмите кнопку [База данных пользователей], чтобы открыть соответствующее диалоговое окно, в котором можно управлять существующими шаблонами фундаментов. В этом диалоговом окне можно либо отобразить все шаблоны фундаментов для всех типов фундаментов, либо отфильтровать их по определенному типу фундамента. Из таблицы «Шаблон фундамента» можно выбрать любой шаблон. Размеры фундамента из шаблона отображаются в соответствующей таблице или на информационном графике.

Нажмите [OK], чтобы перенести размеры шаблона фундамента в окно 1.2 Геометрия для дальнейшего расчета.

Автор

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Ключевые слова

Импорт Экспорт Шаблоны FOUNDATION Размеры фундамента Шаблон фундамента
