Bibliothek mit Fundamentvorlagen
Fachbeitrag
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

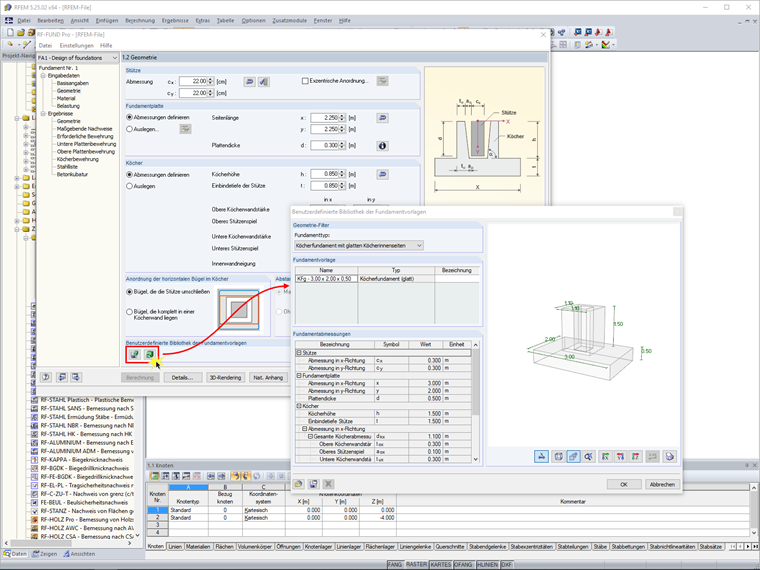

Die Bibliothek mit den Fundamentvorlagen befindet sich im unteren Teil der Maske "1.2 Geometrie". Über einen Klick auf die Schaltfläche [Fundament in der benutzerdefinierten Bibliothek speichern] können die Abmessungen eines zuvor bemessenen Fundaments in der Bibliothek gespeichert werden. Die Bezeichnung der Fundamentvorlage kann hierbei frei vorgegeben werden.
Über die Schaltfläche [Benutzerdefinierte Bibliothek] öffnet man den entsprechenden Dialog, in welchem die vorhandenen Fundamentvorlagen verwaltet werden. In diesem Dialog können entweder alle Fundamentvorlagen für alle Fundamenttypen gleichzeitig angezeigt oder nach einem bestimmten Fundamenttyp gefiltert werden. In der Tabelle Fundamentvorlage kann die gewünschte Vorlage selektiert werden. Die Abmessungen des Fundaments aus dieser Vorlage werden entweder in der entsprechenden Tabelle oder in der Info-Grafik dargestellt.
Über einen Klick auf die Schaltfläche [OK] werden die Abmessungen aus der Fundamentvorlage in die Maske "1.2 Geometrie" übernommen und stehen dort zur Bemessung bereit.
Autor
Dipl.-Ing. (FH) Paul Kieloch
Product Engineering & Customer Support
Herr Kieloch nimmt sich im Kundensupport der Anwenderanfragen an und beschäftigt sich mit der Entwicklung der Module im Bereich Stahlbetonbau.
Schlüsselwörter
Import Export Vorlagen Fundament Fundamentabmessungen Fundamentvorlage
