Databáze šablon základů

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

V programech RFEM 5 a RSTAB 8 v RF-/FOUNDATION Pro lze uložit rozměry základu pro všech pět typů základů v uživatelsky definované databázi pomocí šablon základů a znovu je použít v jiných modelech.

Databáze šablon základů se nachází ve spodní části okna 1.2 Geometrie. Klikněte na tlačítko „Uložit základ do uživatelské databáze“ pro uložení rozměrů dříve vypočítaných základů v databázi. Název šablony základu lze libovolně zadat.

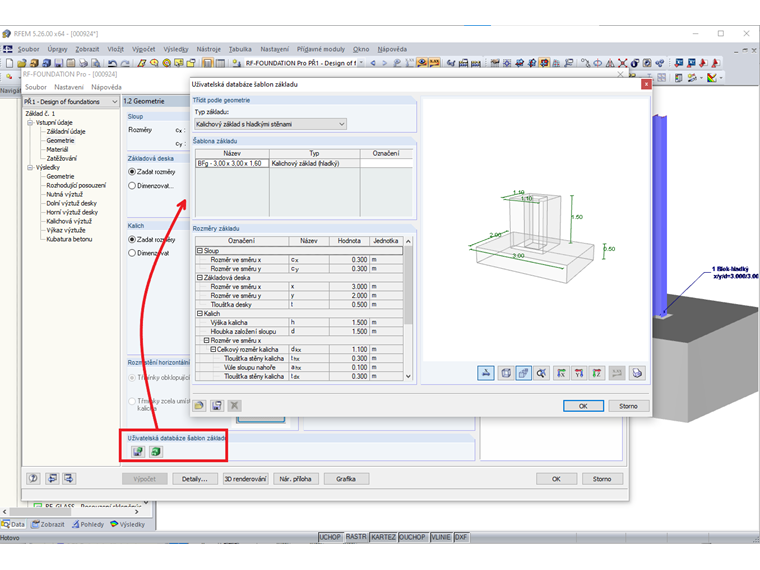

Kliknutím na tlačítko „Uživatelská databáze základů“ se otevře odpovídající dialog, kde lze spravovat existující šablony základů. V tomto dialogu můžete buď zobrazit všechny šablony základů pro všechny typy základů nebo filtrovat podle určitého typu základu. Požadovaná šablona lze vybrat v tabulce Šablona základu. Rozměry šablony základu jsou zobrazené v odpovídající tabulce nebo informativní grafice.

Pro další výpočet klikněte na [OK] pro přenos rozměrů šablony základu do okna 1.2 Geometrie.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Vývoj produktů a péče o zákazníky

Ing. Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem přídavných modulů pro betonové konstrukce.

Klíčová slova

Import Export Šablony Základ Rozměry základu Šablona základu
