Изображение качества сетки КЭ

Советы и рекомендации

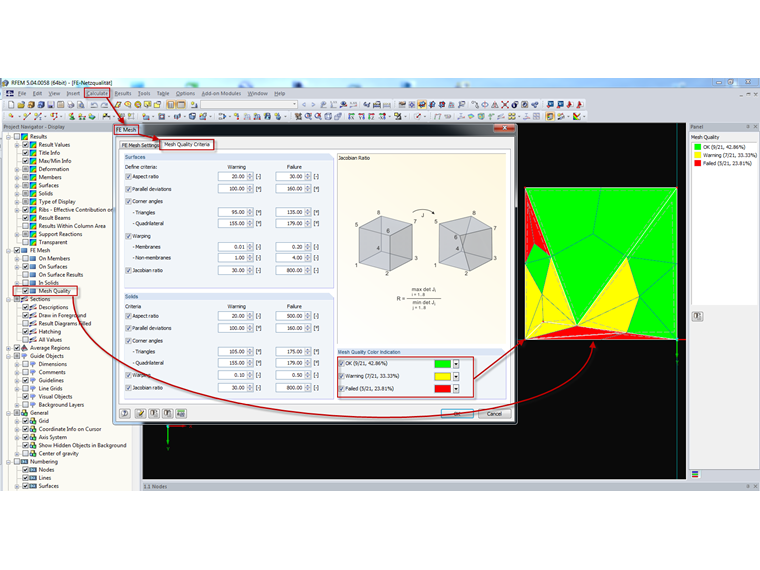

В качестве нового инструмента для расчета конструкций из двумерных компонентов в RFEM была реализована функция изображения качества сетки КЭ. Когда вы выполняете внутреннюю проверку созданных конечных элементов по заданным критериям, вы можете графически изобразить результат. Он будет изображен в трех разных цветах, чтобы проиллюстрировать различные уровни качества. Вы можете изменить все значения критериев и, таким образом, приспособить их к шаим индивидуальным потребностям.

Эта функция улучшает оценку сетки КЭ, например, для поиска областей с необходимостью уплотнения сетки КЭ. Однако она не должна подменять проверку сетки КЭ инженером.
