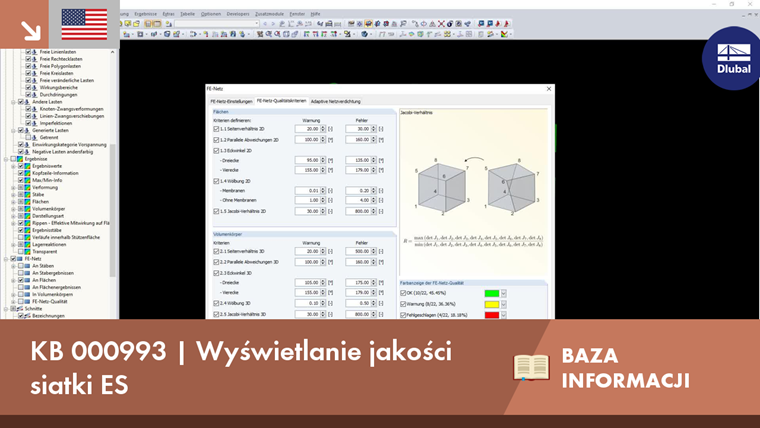

Wyświetlanie jakości siatki ES
Artykuł o tematyce technicznej

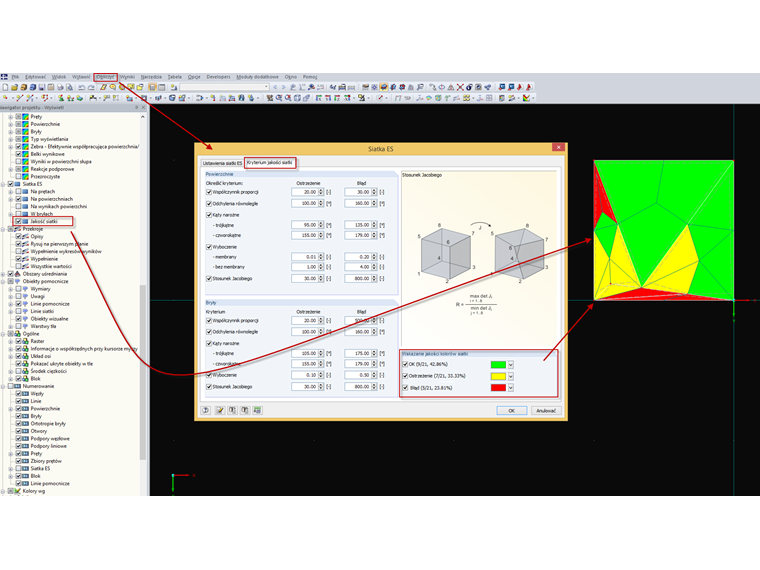

Jako narzędzie do analizy statyczno-wytrzymałościowej elementów dwuwymiarowych w programie RFEM dostępna jest funkcja wyświetlania jakości siatki ES. Podczas przeprowadzania kontroli wewnętrznej wygenerowanych elementów skończonych pod kątem zdefiniowanych kryteriów,
wynik można wyświetlić graficznie. Będzie on wyświetlany w trzech różnych kolorach, aby zilustrować różne poziomy jakości. Wszystkie wartości kryteriów można edytować, dostosowując je do swoich potrzeb.
Opcja ta usprawnia ocenę siatki ES, na przykład w celu znalezienia obszarów z wymaganymi zagęszczenie siatki ES. Nie powinno to jednak zastępować sprawdzenia siatki ES przez inżyniera.
Autor

Dipl.-Ing. (FH) Ulrich Lex
Product Engineering & Customer Support
Słowa kluczowe
Siatka ES zagęszczenie siatki Wysokiej jakości siatka ES
Linki
Skomentuj...
Skomentuj...
- Odwiedziny 2819x
- Zaktualizowane 4. listopada 2021
