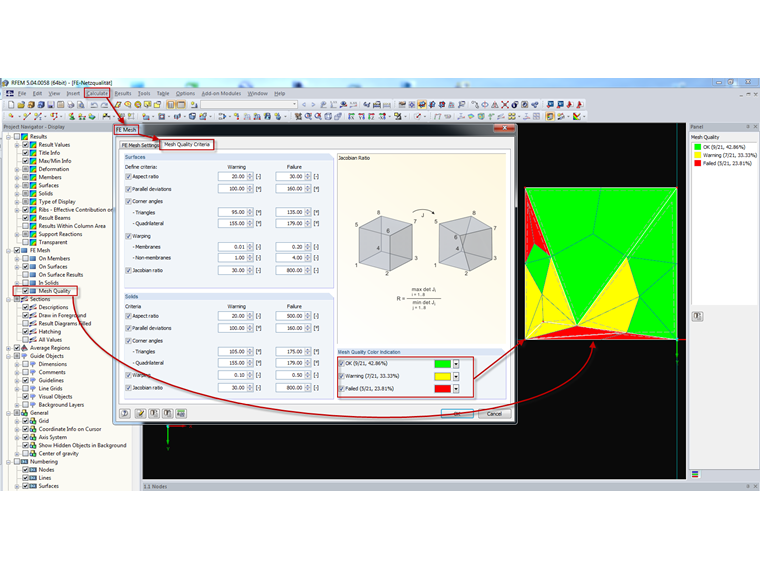

Das Ergebnis kann durch den Anwender graphisch dargestellt werden. Sarà visualizzato in tre diversi colori per illustrare i diversi livelli di qualità. È possibile modificare tutti i valori dei criteri e quindi adattarli alle proprie esigenze.
Questa opzione migliora la valutazione della mesh EF, ad esempio per trovare le aree con i perfezionamenti della mesh EF richiesti. Tuttavia, non dovrebbe sostituire il controllo della mesh EF da parte di un ingegnere.
Il signor Lex è responsabile dello sviluppo di prodotti per strutture in vetro e della garanzia della qualità del programma RFEM. Fornisce anche supporto tecnico per i nostri clienti.
Corso di formazione online
Corso di formazione online
Progetto cliente
Knowledge Base
I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
Se la casella di controllo 'Numero di incrementi di carico' è disattivata, il numero di incrementi di carico sarà determinato automaticamente in RFEM per risolvere in modo efficiente le attività non lineari.
Il metodo utilizzato si basa su un algoritmo euristico.
Con questa funzione, è possibile affinare automaticamente la mesh FE sulle superfici. Infittimento della mesh è graduale. Ad ogni passaggio, la mesh FE viene ricreata sulla base di un confronto degli errori dei risultati del passaggio di calcolo precedente. L'errore numerico viene valutato in base ai risultati degli elementi di superficie e si basa sulla formulazione energetica di Zienkiewicz-Zhu.
La valutazione dell'errore viene eseguita per un'analisi statica lineare. Selezioniamo un caso di carico (o una combinazione di carico) per il quale viene generata la mesh EF. La mesh EF viene quindi utilizzata per tutti i calcoli.
Il risolutore di equazioni include un generatore di mesh EF ottimizzato e supporta il più recente processore multi-core e la tecnologia a 64-bit. Consente calcoli paralleli di casi di carico lineari e combinazioni di carico utilizzando diversi processori senza ulteriori requisiti sulla RAM: La matrice di rigidezza deve essere creata solo una volta. La tecnologia a 64 bit e le opzioni RAM avanzate consentono il calcolo di sistemi strutturali complessi utilizzando il risolutore di equazioni veloce e diretto.
Lo sviluppo della deformazione viene visualizzato in un diagramma durante il calcolo. In questo modo, è possibile valutare facilmente il comportamento di convergenza.
